樓主發表于: 2019-05-19 18:51

只看樓主 | 小中大

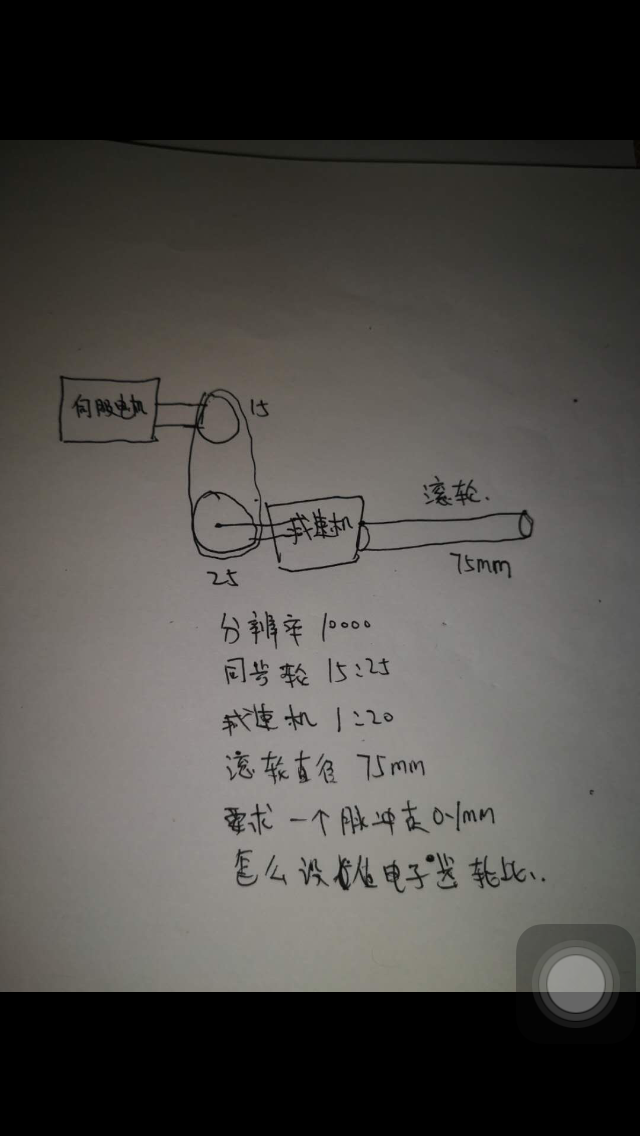

圖片：

請問各位師傅下圖的機械結構怎么算齒輪比

gaoyingchun

GaoYingChun

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 218 個
工控威望: 314 點
下載積分: 2935 分
在線時間: 117(小時)
注冊時間: 2016-05-06
最后登錄: 2025-09-02
查看gaoyingchun的主題 / 回貼

1樓發表于: 2019-05-20 17:23

只看該作者 | 小中大

你畫的滾輪那是絲杠吧，請把絲杠導程發一下

樓主留言：

10m m

wangnaizhi

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1338 個
工控威望: 2244 點
下載積分: 3142 分
在線時間: 1130(小時)
注冊時間: 2015-08-31
最后登錄: 2025-10-29
查看wangnaizhi的主題 / 回貼

2樓發表于: 2019-05-21 08:04

只看該作者 | 小中大

伺服的分辨率是10000的話齒輪比設置成1200/1就可以了

樓主留言：

請問你是怎么算的能列出公式嗎？謝謝

gaoyingchun

GaoYingChun

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 218 個
工控威望: 314 點
下載積分: 2935 分
在線時間: 117(小時)
注冊時間: 2016-05-06
最后登錄: 2025-09-02
查看gaoyingchun的主題 / 回貼

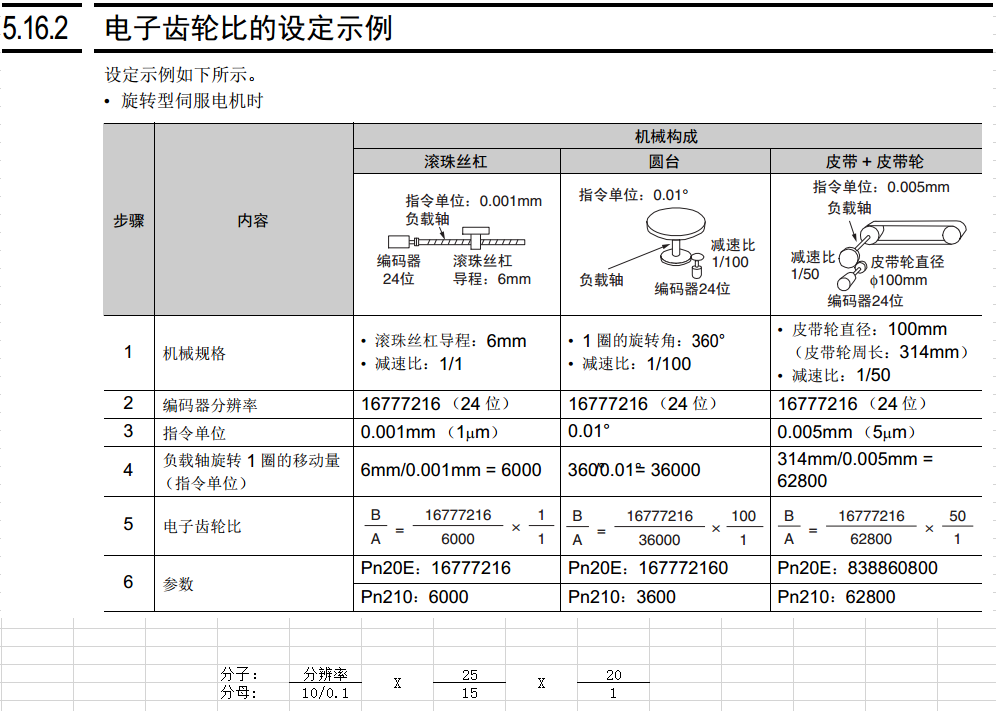

3樓發表于: 2019-05-23 12:26

只看該作者 | 小中大

樓主留言：

熱心助人！

lijinniu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 629 個
工控威望: 3669 點
下載積分: 29981 分
在線時間: 1407(小時)
注冊時間: 2007-08-17
最后登錄: 2024-06-11
查看lijinniu的主題 / 回貼

4樓發表于: 2019-05-23 15:45

只看該作者 | 小中大

減速比25/15*20=33.333333 然后用這個數乘伺服編碼器的分辯率10000 這樣就是表示要這么多脈沖才可以讓絲桿轉一圈10MM，如果要求一脈沖對應0.1MM那就是絲桿10/0.1=100就是電子齒輪分母33.333333*10000=333333就是分子

樓主留言：

那需要怎么填寫分子分母才表示不那么多脈沖轉一圈了在此先謝謝了

suy520

studying...................

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 40 個
工控威望: 166 點
下載積分: 19504 分
在線時間: 343(小時)
注冊時間: 2013-03-01
最后登錄: 2025-10-23
查看suy520的主題 / 回貼

5樓發表于: 2019-05-23 20:28

只看該作者 | 小中大

樓上正解，個人覺得填分子10000，分母3，比較好點；

樓主留言：

請問這位兄弟 10000余3 是怎么算出來的了在此謝謝

lijinniu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 629 個
工控威望: 3669 點
下載積分: 29981 分
在線時間: 1407(小時)
注冊時間: 2007-08-17
最后登錄: 2024-06-11
查看lijinniu的主題 / 回貼

6樓發表于: 2019-05-27 09:37

只看該作者 | 小中大

五樓的是把我的約分了，分子10000分母3 這就是你要求一個脈沖對應0.1MM

樓主留言：

都是除以 33嗎???\
小數點不帶進嗎?

和諧共贏

努力學習，做好工控

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1864 個
工控威望: 7827 點
下載積分: 73404 分
在線時間: 764(小時)
注冊時間: 2008-01-07
最后登錄: 2025-10-29
查看和諧共贏的主題 / 回貼

7樓發表于: 2019-05-30 10:31

只看該作者 | 小中大

三樓正解，學習了

dh0010

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 127 個
工控威望: 1129 點
下載積分: 2897 分
在線時間: 193(小時)
注冊時間: 2016-11-09
最后登錄: 2023-11-18
查看dh0010的主題 / 回貼

8樓發表于: 2019-05-30 11:03

只看該作者 | 小中大

可參考=> 各種機構齒輪比之自動計算器

niyouyijian

每天進步一丟丟...

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 82 個
工控威望: 215 點
下載積分: 3944 分
在線時間: 38(小時)
注冊時間: 2013-02-22
最后登錄: 2025-03-15
查看niyouyijian的主題 / 回貼

9樓發表于: 2019-08-30 16:09

只看該作者 | 小中大

引用
引用第4樓lijinniu于2019-05-23 15:45發表的 :
減速比25/15*20=33.333333 然后用這個數乘伺服編碼器的分辯率10000 這樣就是表示要這么多脈沖才可以讓絲桿轉一圈10MM，如果要求一脈沖對應0.1MM那就是絲桿10/0.1=100就是電子齒輪分母33.333333*10000=333333就是分子

討論一下啊！我覺的應該這樣設電子齒輪比。

[10000（分辨率）/（10mm/0.1mm)]×（25/15）×（20/1）=50000/15

電子齒輪比：分子50000/分母15=10000/3

[ 此帖被niyouyijian在2019-08-30 16:23重新編輯 ]
