為什么手冊上查的PID的控制環路數量和實際使用的數量不一樣？是我理解錯了嗎？

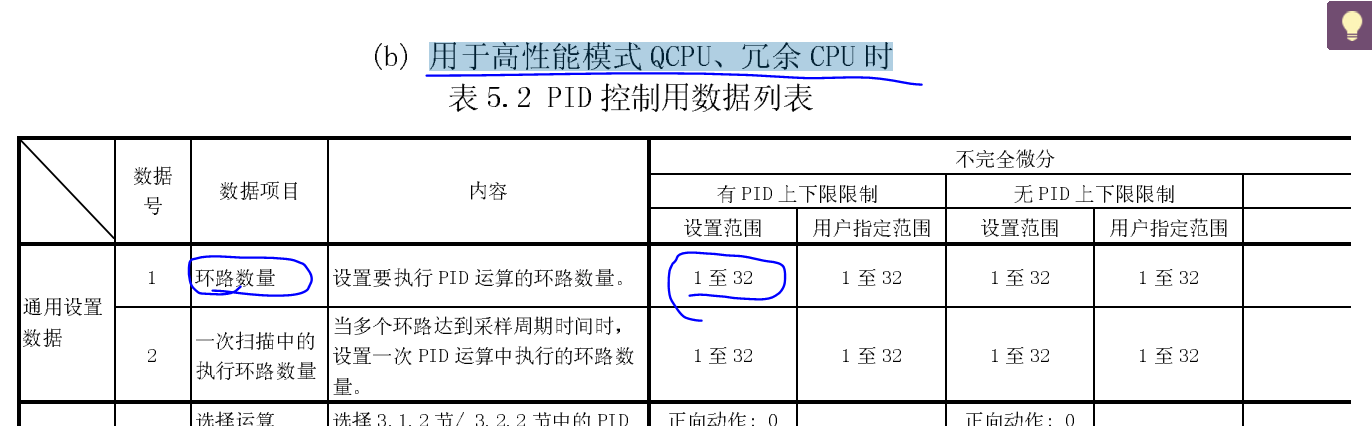

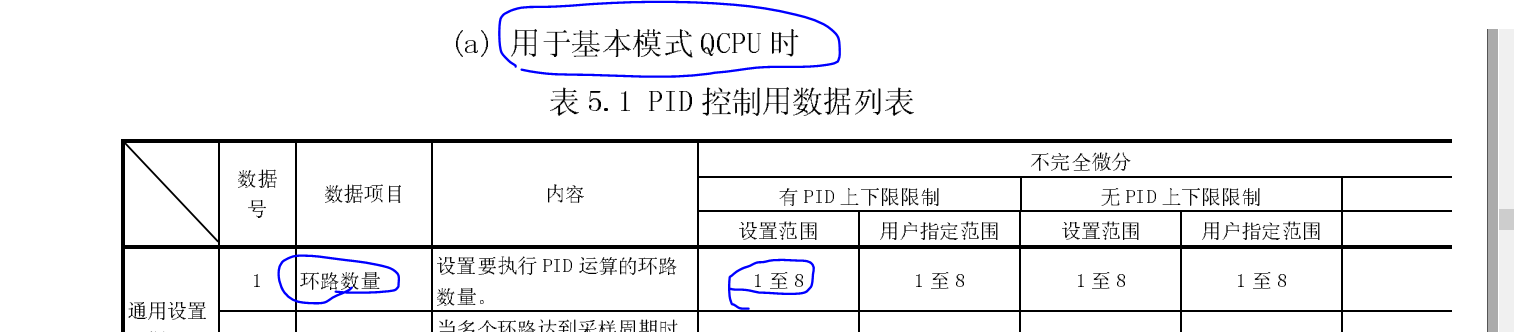

Q系列PID控制篇手冊上寫的PID控制環路數量：用于基本模式 QCPU 時，數量是1到8；用于用于高性能模式 QCPU、冗余 CPU 時，環路數量是1到32。可是為什么我查看之前同事做的項目，Q03UDE CPU   PID環路數量設置的是12？

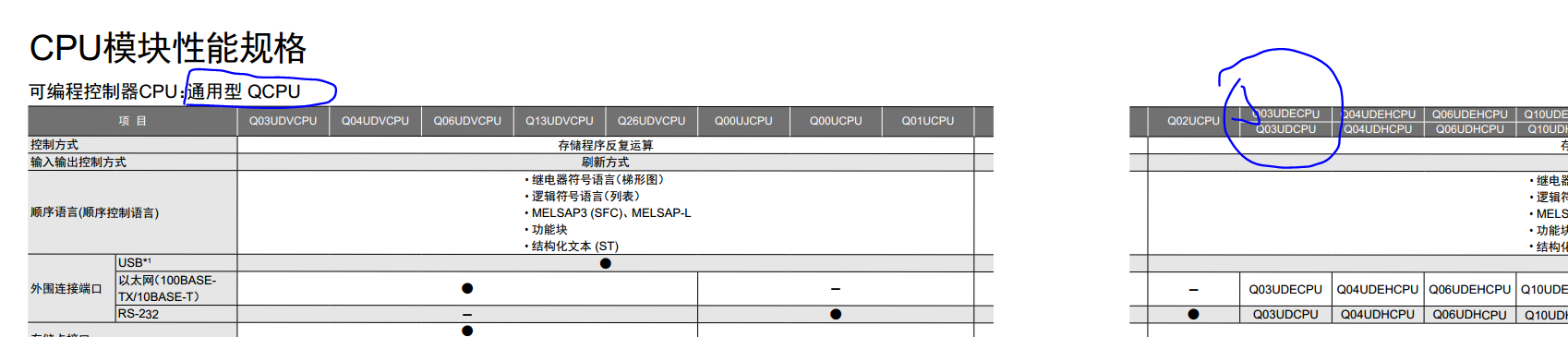

Q03UDE CPU是通用型CPU不是基本型CPU嗎？算是高性能CPU？

弄這么多文字游戲干嘛？

還是我較真了？

唉，查這個用了好長時間啊，問下大家，你們遇到這類問題是怎么解決的？

別提三菱客服了，覺得麻煩。。。。。。plc的客服還可以，屏的客服態度真的沒法說。。。。

基本和高性能這個是批老式的CPU。

Q03UDECPU你可以當高性能或通用

主要是2個手冊里介紹不一樣，選型時會出錯。

叫法不一樣

記錄下吧，把查到的東西都放到這匯總下。

　在PID控制中，什么是正向動作和逆向動作？
　　PID控制當中，為了指定控制方向，有正向動作和逆向動作兩種。
　　1）在正向動作中，與SV(設置值)相比，PV(反饋值)增加時使MV(操作值)增加。
　　2）在逆向動作中，與SV(設置值)相比，PV(反饋值)減小時使MV(操作值)增加。
　　3）無論在正向動作還是在逆向動作中，MV都將隨著SV與PV之差的增大而增大。

是通用型的CPU，型號上有U的都是通用型的，帶E的是自帶以太網口的

不懂 學習下

CPU型號無U無H：基本型CPU
CPU型號無U有H：高性能型CPU
CPU型號有U：通用性CPU

處理速度：通用性CPU>高性能型CPU>基本型CPU

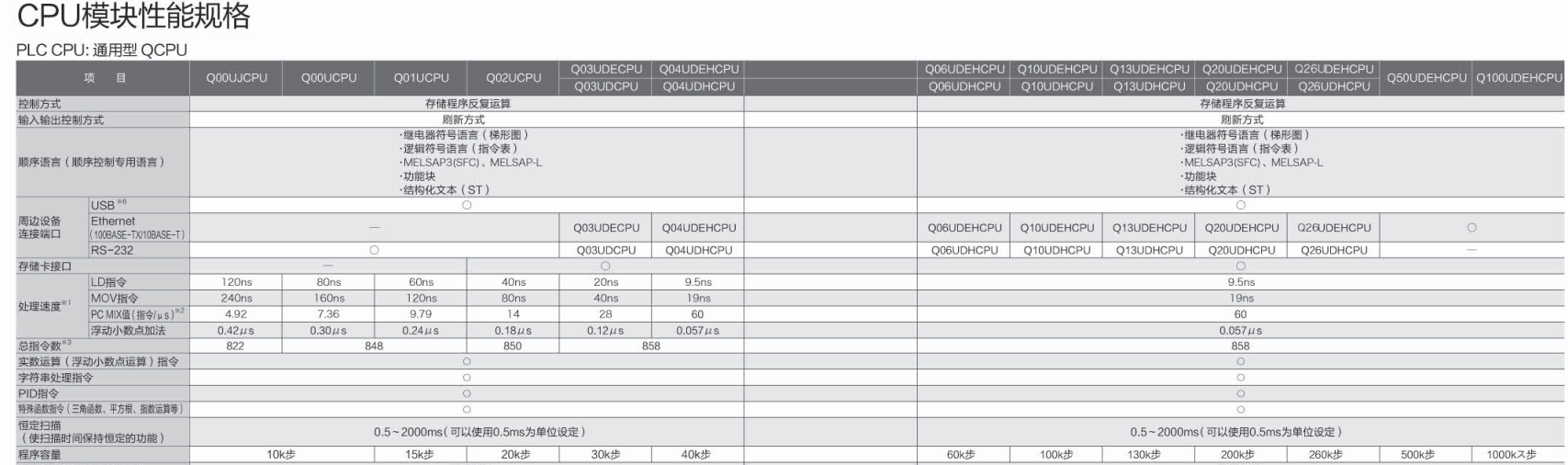

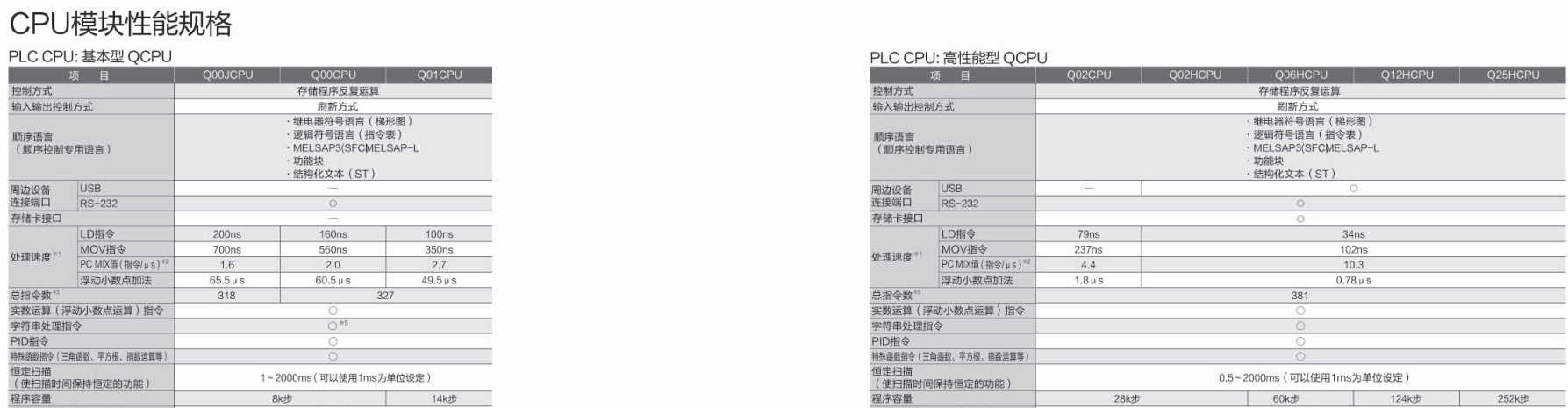

看圖，基本型、高性能型、通用性 官方式樣書有說明
