樓主發表于: 2019-07-16 11:57

只看樓主 | 小中大

圖片：

上午沒事，分別測試了 1）PROFINET 主從通信， 2） MODBUS TCP 主從通信。3）S7-1200在TIA中使用GSD方式作智能從站通訊

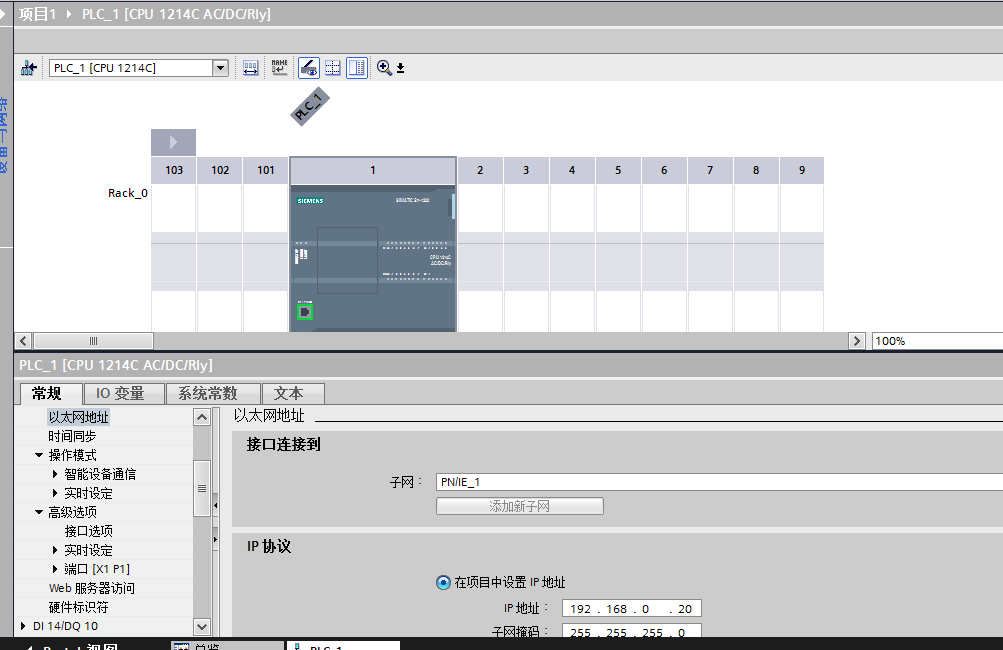

前者組態一下就好了，分別指定不同的IP地址，操作模式里，主站為IO控制器，從站為IO設備；

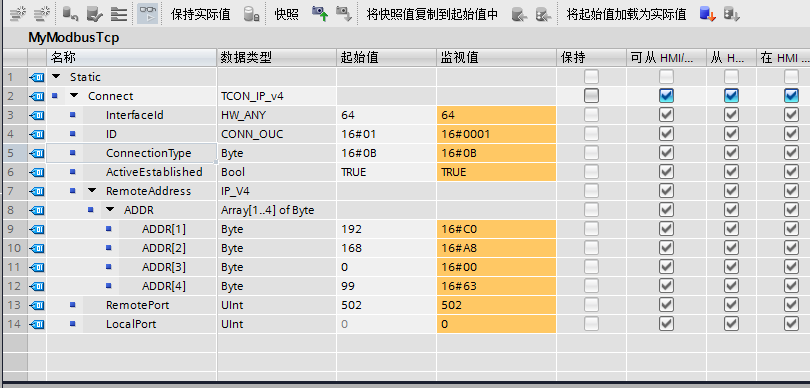

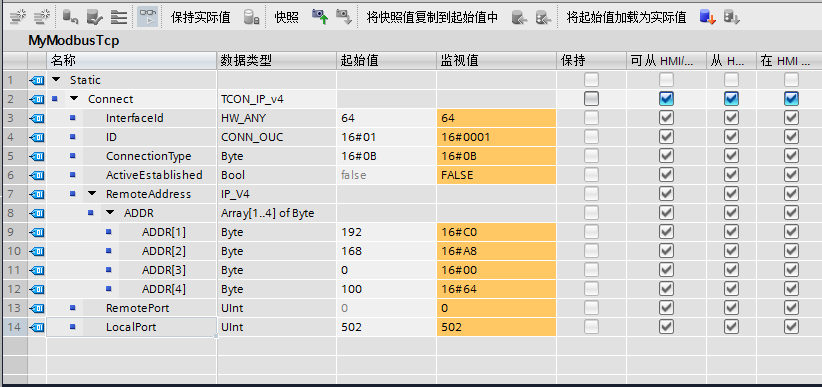

后者要分別在DB塊的初始化數據中指定主站IP 從站IP. 連接類型TCP/IP 從站主動連接TRUE.

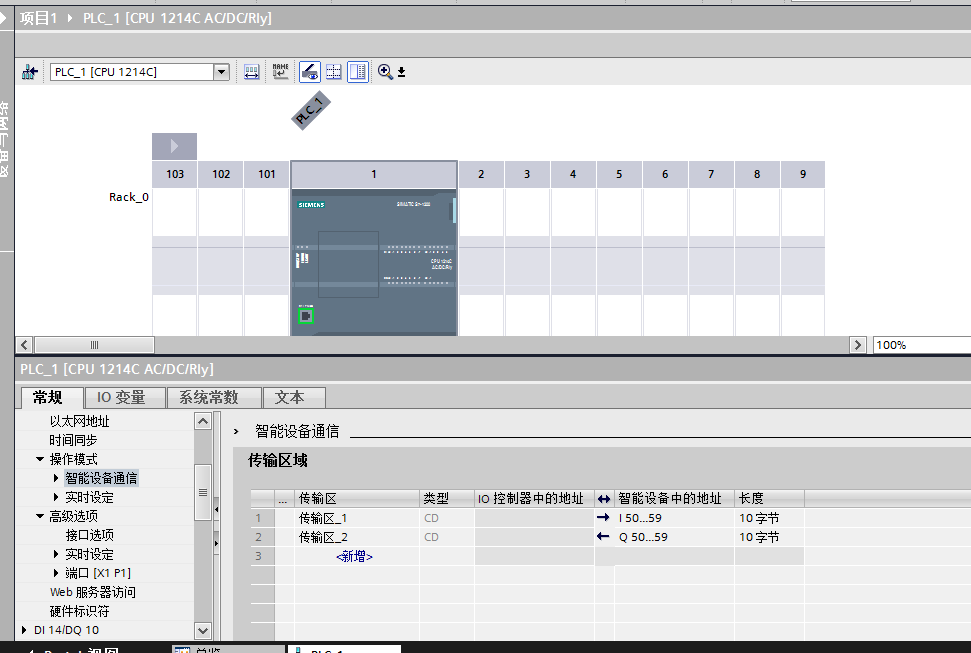

第三種，S7-1200在TIA中使用GSD方式作智能從站通訊，這要先導配置的GSD，然后作為從站和其它IO控制器通信

[ 此帖被flyfeky在2019-07-16 22:39重新編輯 ]

西門子倍福WPF+C#數據庫，槽式設備專家

flyfeky

bilibili 工控小工匠孔

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 914 個
工控威望: 1067 點
下載積分: 2056 分
在線時間: 691(小時)
注冊時間: 2012-05-09
最后登錄: 2025-08-28
查看flyfeky的主題 / 回貼

1樓發表于: 2019-07-16 12:00

只看該作者 | 小中大

文檔，可以借簽，修改只要組態IP和DB中IP對應。

附件：

MODBUSTCP.rar (1176 K) 下載次數:297

本帖最近評分記錄：

下載積分:+1(txjlhl) 感謝分享！

西門子倍福WPF+C#數據庫，槽式設備專家

往事如風

科技改變制造

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 11912 個
工控威望: 19504 點
下載積分: 14751 分
在線時間: 2806(小時)
注冊時間: 2013-01-31
最后登錄: 2025-08-23
查看往事如風的主題 / 回貼

2樓發表于: 2019-07-16 15:06

只看該作者 | 小中大

謝謝分享，學習

三人行者必有我?guī)?，擇其善者而從之

flyfeky

bilibili 工控小工匠孔

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 914 個
工控威望: 1067 點
下載積分: 2056 分
在線時間: 691(小時)
注冊時間: 2012-05-09
最后登錄: 2025-08-28
查看flyfeky的主題 / 回貼

3樓發表于: 2019-07-16 22:42

只看該作者 | 小中大

第三種實現方式，找了好久，不容易。

S7_300_iDevice_in_TIA_GSD_com.pdf (2117 K) 下载次数:152

注意用S7-300 GSD作智能從站和S7-1200技術上沒有區別。

西門子倍福WPF+C#數據庫，槽式設備專家

smtpcj

認真向各位老師學習！

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 633 個
工控威望: 764 點
下載積分: 45693 分
在線時間: 190(小時)
注冊時間: 2016-12-22
最后登錄: 2025-05-06
查看smtpcj的主題 / 回貼

4樓發表于: 2019-07-16 23:33

只看該作者 | 小中大

謝謝分享學習學習

flyfeky

bilibili 工控小工匠孔

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 914 個
工控威望: 1067 點
下載積分: 2056 分
在線時間: 691(小時)
注冊時間: 2012-05-09
最后登錄: 2025-08-28
查看flyfeky的主題 / 回貼

5樓發表于: 2019-07-16 23:38

只看該作者 | 小中大

圖片：

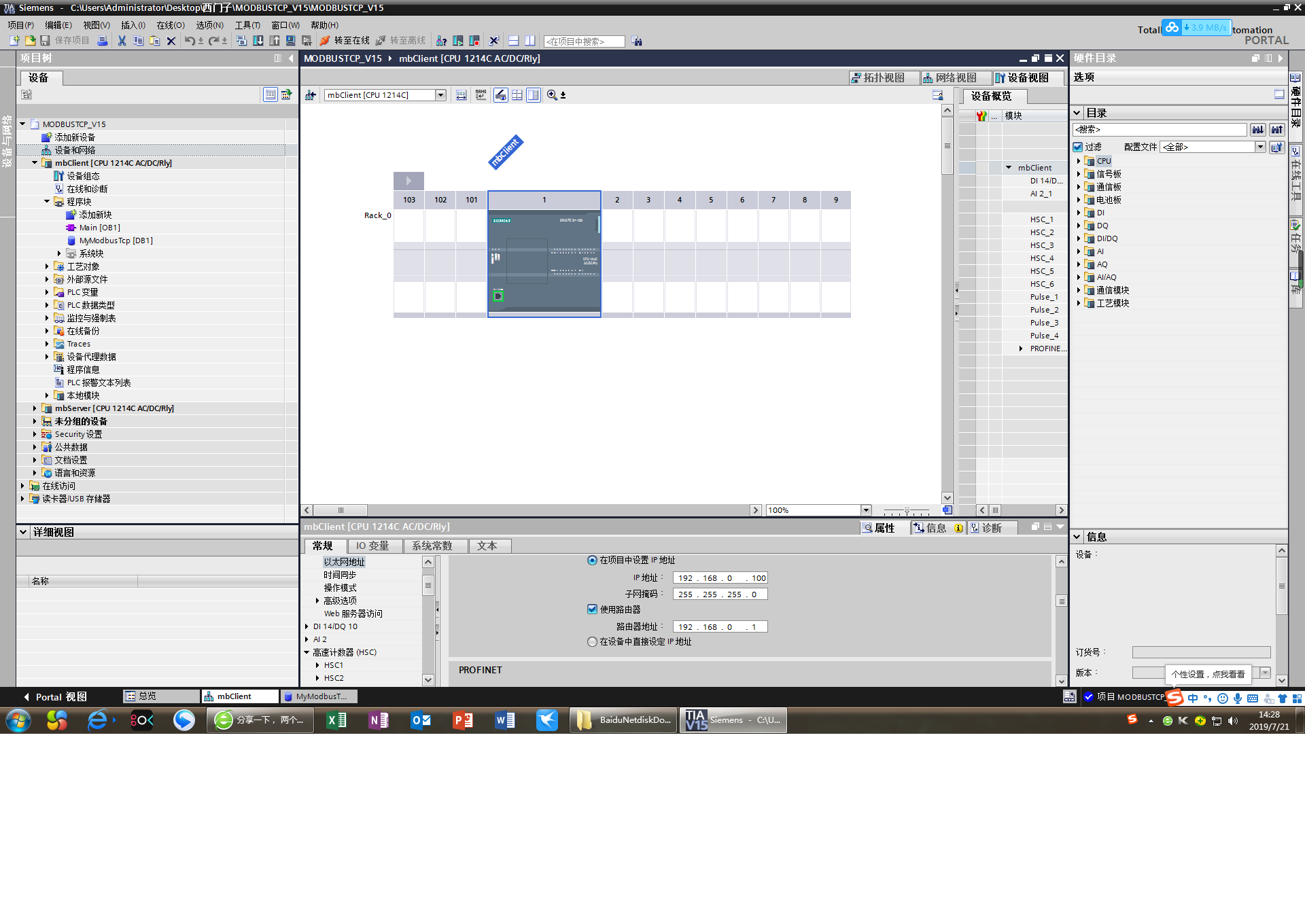

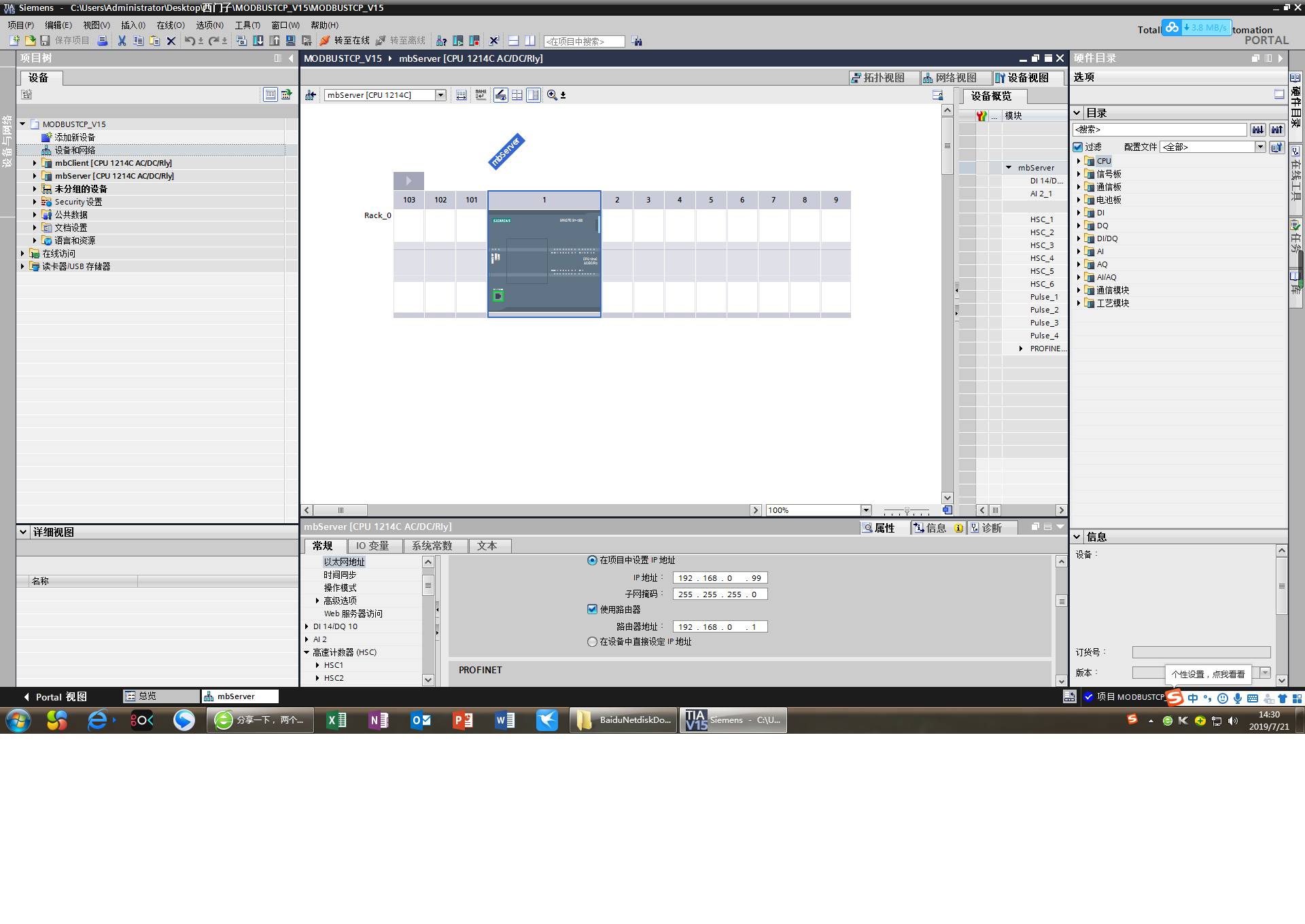

出差了，哪位幫我測試一下。
1214C 兩只6ES7214-1BG40-0XB0

附件：

GSD智能設備通訊.rar (291 K) 下載次數:125

西門子倍福WPF+C#數據庫，槽式設備專家

zhoutw10

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 50 個
工控威望: 102 點
下載積分: 948 分
在線時間: 10(小時)
注冊時間: 2019-07-16
最后登錄: 2024-07-11
查看zhoutw10的主題 / 回貼

6樓發表于: 2019-07-20 19:01

只看該作者 | 小中大

樓主我在1）PROFINET 主從通信  中將IP地址都改好   在主站中將發送中的40009改成40001  在寫了個數據這個數據就沒有傳過去，我在主站看數據就沒有傳回來
  從站也沒有接收到數據
   你知道這是為啥？


我將40001又改回來還是一樣
