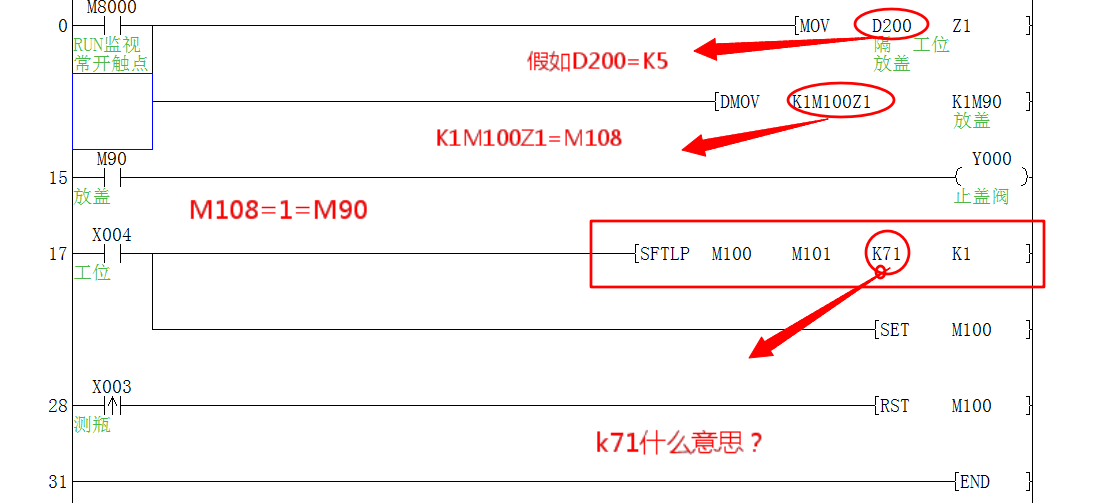

D200作為觸摸屏上設定的移位存儲器，K1M100Z1傳送至K1M90。
給D200賦值5，那么K1M100Z1=(M100，M101，M102，M103)+5=M108
可否理解為M108=1時，K1M90(M90，M91，M92，M93)=1  ？
下面移位數值為何是K71呢？疑問，請高手解答

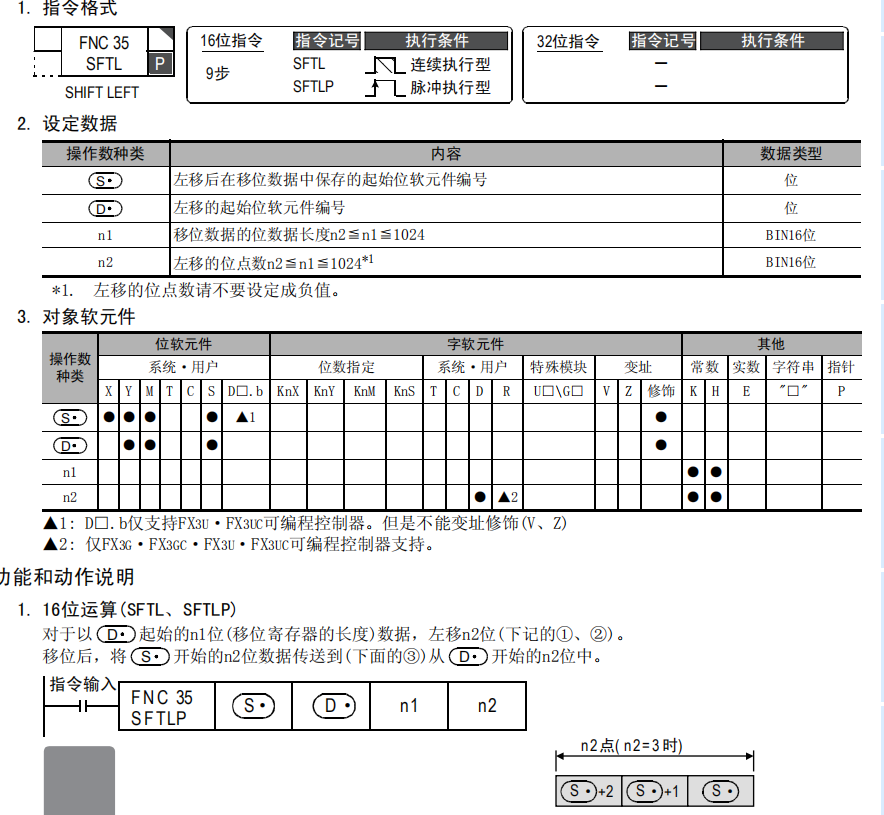

先看下手冊，還是有些蒙。

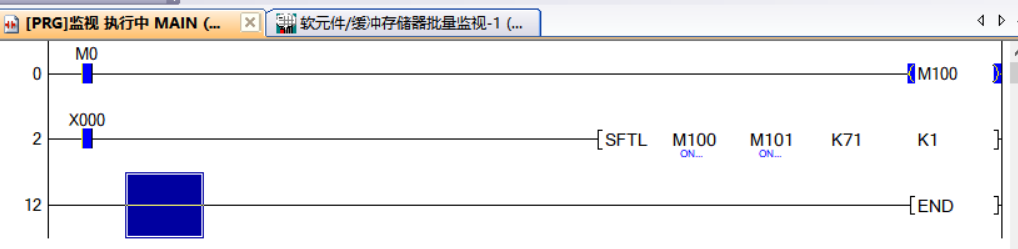

做個程度測試下

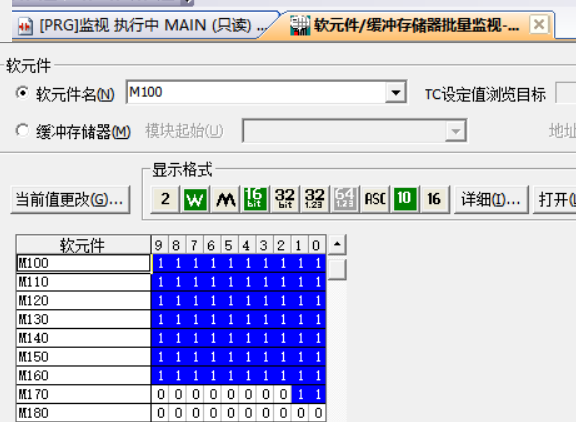

結果如上圖

K71是移位數據的位數據長度。

引用

引用第1樓菜鳥入行于2019-09-18 08:43發表的  :
[attachment=237133]

先看下手冊，還是有些蒙。


.......

這樣理解對嗎？

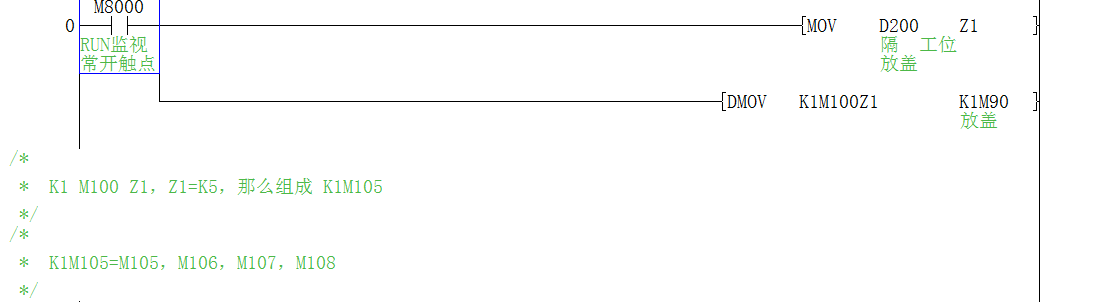

一、給D200賦值5，那么K1M100Z1=K1M105=M108、M107、M106、M105
如果M108=1，實際上K1M105=8，所以K1M90(M93，M92，M91，M90)=8

二、下面移位數值為何是K71呢？
K71只是代表左移位SFTL的數據長度，X4接通時，把M101-M171里面的數據往左移一位，然后把M101補1（M100被置位了）。
你看你需要用到幾位就寫多少，不確定的時候可以寫長點，只是需要注意在程序其他地方別使用這部分M就行，不然容易出錯。

引用

引用第4樓wangdai527于2019-09-18 17:05發表的  :
一、給D200賦值5，那么K1M100Z1=K1M105=M108、M107、M106、M105
如果M108=1，實際上K1M105=8，所以K1M90(M93，M92，M91，M90)=8

二、下面移位數值為何是K71呢？
K71只是代表左移位SFTL的數據長度，X4接通時，把M101-M171里面的數據往左移一位，然后把M101補1（M100被置位了）。
.......

謝謝樓上
