之前調試總是要用USB轉RS232電纜，有時候又要用USB-422,有時候又要RS232-RS485,有時候和電路板通訊還需要TTL信號，甚至有時候要用到CAN和光纖信號。如果這些信號相互轉換電纜都買全簡直不可思議。
本人近日為了調試方便自己開發了一個基于CPLD的信號轉換模塊，模塊接口包括，1.USB,2.rs232 ,3.RS422,4.RS485,5.TTL, 6.CAN,7.光纖（單模SC接頭，標配15KM,可以定制100KM），共以上7中工業常用電平。這些電平信號中任意兩個信號可以通過撥碼開關任意轉換。一共21種組合（我應該沒有算錯吧）。信號有效頻率最高可達5M.幾乎涵蓋所有工業場合。
一個模塊搞定所有需求，省錢省地方，還方便。
為了方便站內各位朋友的調試，有人需要可以在本帖子下面留言，我統計一下人數，如果人數多的話我就做一批提供給大家，少的話就算了，成本價給各位了，以后大家相互幫助。
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
針對大家上次的提問現在統一答復如下：

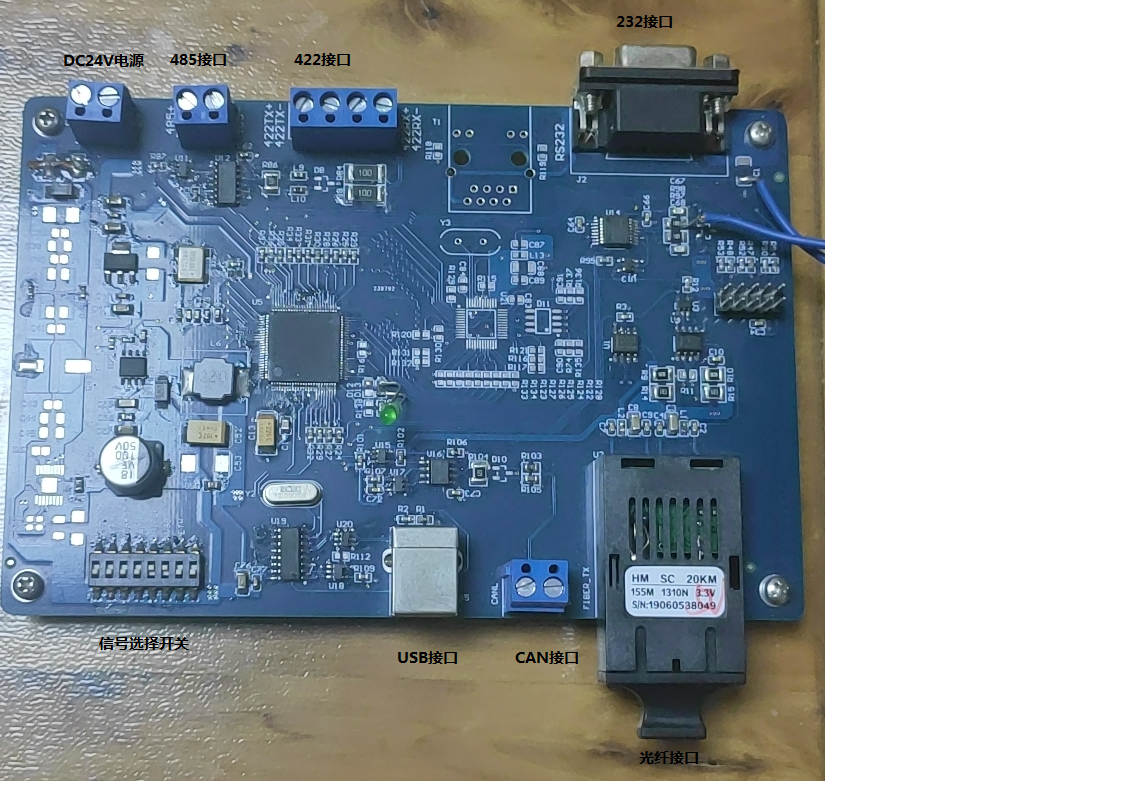

1.當前板子正面外觀如上圖所示，當前沒有TTL電平，后期會增加上去。
2.左下角信號選擇開關為8位選擇開關，其中前7位每一位對應一種信號（板子上有絲印）
3.把其中兩個信號打到ON,則兩個信號之間的轉換自動開啟，連接對應的接口信號便可以。
4.USB接口需要轉驅動，USB連接電纜后自動安裝完成，如果沒有安裝完成用驅動精靈刷一下就好了。對于WIN10系統，我在網上查了一下，也有對應的驅動。
5.功能都是經過我現場應用和測試的，這個大家放心。

為了方便大家的交流和統計人數，根據站內朋友的建議創建了一個QQ群：工控人互助：932172096。
感興趣或者有意入手的朋友可以加群，完了我給大家匯報情況。
第一次發圖片不知道能不能成功，不能成功的話，大家可以進群我給發照片。
   多功能信號轉換器.doc (1077 K) 下载次数:105
多功能信號轉換器.doc (1077 K) 下载次数:105

大家有興趣可以加QQ群

大家有興趣可以加QQ群



加群了

支持樓主

有入手意向或者有好建議的朋友可以進群交流，或者在本帖子下面留言～

強烈建議取消外部供電！！！盡量想辦法取消外部+24V供電！

為了方便有工業現場應用的需求所以有24V供電。也可以通過USB供電，以方便大家調試用。如果有興趣可以進群聊～
