我們現在有10臺帶通訊功能的宇電溫度控制儀表,用三菱Q系列的PLC進行通訊,主要是采集溫度儀表上顯示的數據到觸摸屏上進行顯示,不參與溫度控制的,用RS-485通訊方式進行通訊,用QJ71C24N模塊，,我怎么編程采集數據能,請問有高手幫忙解答一下這個方案怎么解決,可以編一個儀表的采集小例子更好,我問了好幾個人都不會,請用過的朋友幫解決一下,謝謝!!（溫控儀不支持MODBUS通訊協議，支持無序通訊協議）

看看儀表版本是多少？8.0以上版本是支持MODBUS的。如果不是，宇電官網上有通訊說明和案例參考一下

都有觸摸屏了，建議用觸摸屏來直接與儀表通訊，一般的觸摸屏都支持與宇電的儀表通訊，選擇AIBUS就行了。

宇電的儀表能夠和觸摸屏通訊，不用PLC，直接用屏上的485口與儀表的口聯就行

引用

引用第3樓zhou196311于2019-11-18 22:52發表的  :
宇電的儀表能夠和觸摸屏通訊，不用PLC，直接用屏上的485口與儀表的口聯就行

用觸摸屏需要腳本，腳本我沒有用過不會呀，

引用

引用第1樓njlh123于2019-11-18 21:15發表的  :
看看儀表版本是多少？8.0以上版本是支持MODBUS的。如果不是，宇電官網上有通訊說明和案例參考一下

7.1版本的

引用

引用第4樓zhaoliguo于2019-11-18 23:01發表的  :

用觸摸屏需要腳本，腳本我沒有用過不會呀，

不用腳本，你就當儀表是PLC，觸摸屏的PLC類型就選AIBUS,然后就直接填地址就行了。可以參考一下觸摸屏的相關連線手冊和宇電儀表的AIBUS相關地址說明。

引用

引用第6樓fjqz00于2019-11-19 10:05發表的  :

不用腳本，你就當儀表是PLC，觸摸屏的PLC類型就選AIBUS,然后就直接填地址就行了。可以參考一下觸摸屏的相關連線手冊和宇電儀表的AIBUS相關地址說明。

不行呀！觸摸屏只能使用兩個接口，第三個接口不讓連接，廠家答復觸摸屏只能一起使用兩個接口，還得使用PLC讀取，哪位有C24模塊與宇電溫控表的無序協議通訊案例

怎么沒有查到無序通訊協議相關資料呢

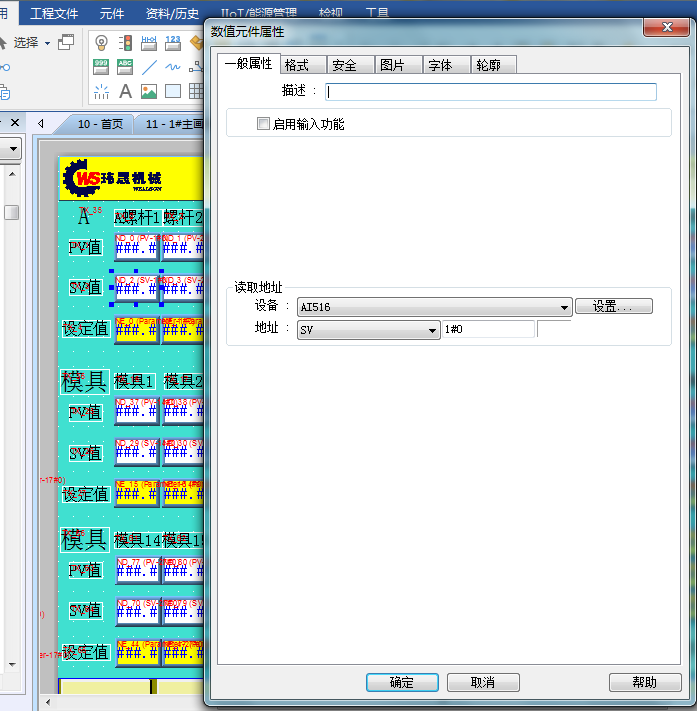

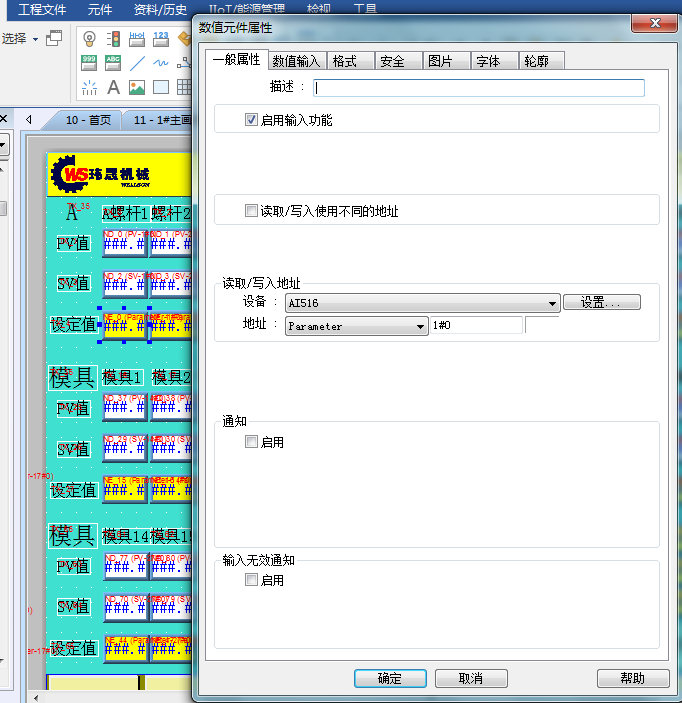

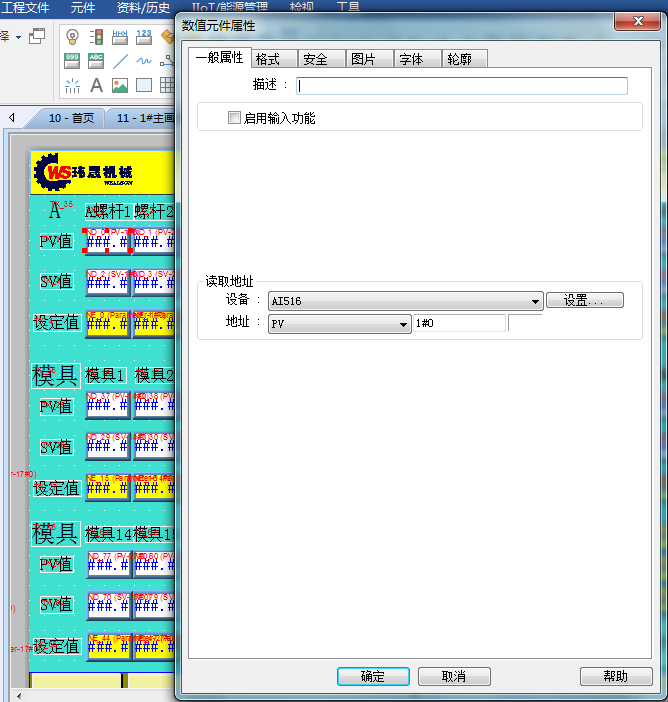

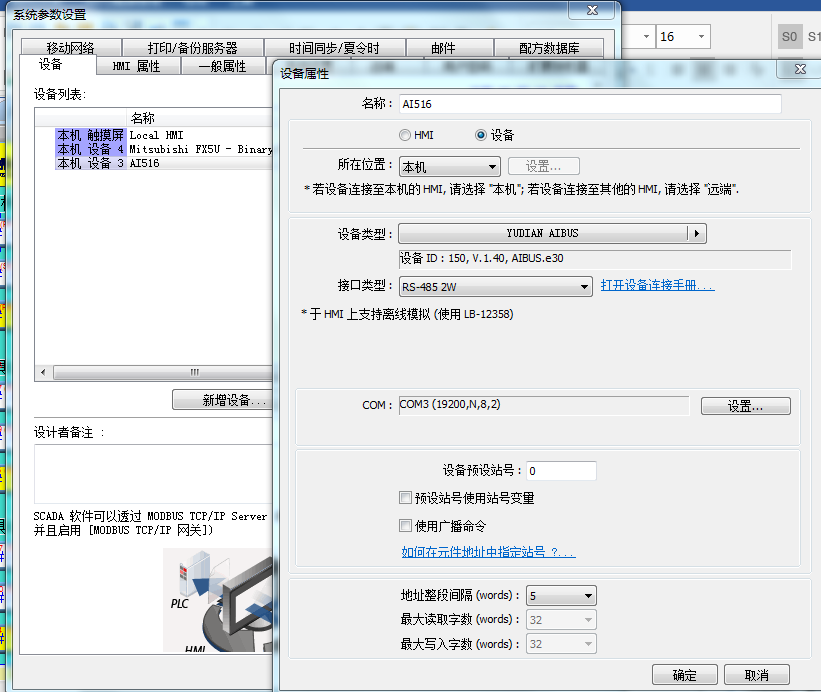

不用寫腳本，直接設置參數就可以了。

引用

引用第9樓apei2014于2019-11-20 14:13發表的  :
不用寫腳本，直接設置參數就可以了。

您用的什么品牌的觸摸屏，支持3個通訊口同時通訊嗎？可否把程序案例發給我，434234782@QQ.COM

加一個數據采集網關模塊，網關MODBUS方式采集儀表數據后直接寫入PLC寄存器，PLC不用編程，支持三菱，OMRON,西門子等大多數PLC：
客戶測試視頻.rar (1136 K) 下载次数:89
PLC信息化模塊.zip (719 K) 下载次数:84
