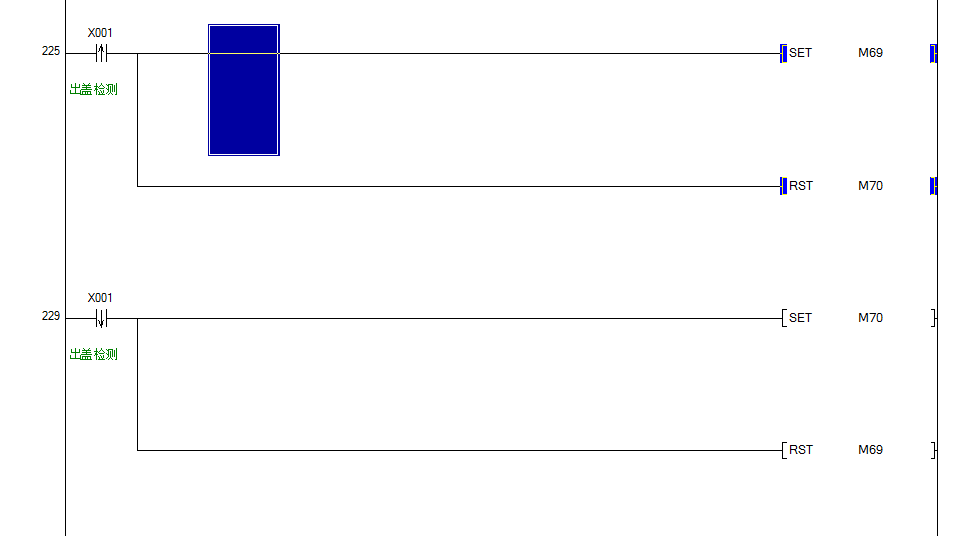

1.現程序已經在用C236做高速計數,X1我還在用來做簡單的開關量信號
    可以嗎?
2.高速計數器計數沒問題可以正常計數,但監控程序X1可能由于檢測物體的速度過快,PLC上的指示燈有微亮,信號就消失了,監控程序開關量信號根本反應不過來.(程序也是沒有反應動作)


   各位高手有什么好方法可以捕抓到X1信號?
   mov  k0 D8020  也用上了,還是沒有反應過來

異想天開

這是什么東西 ？X1能閉合很久？

引用

引用第2樓進口nai于2019-12-24 21:44發表的  :
這是什么東西 ？X1能閉合很久？

是收不到閉合信號

你的C236是啥狀況?是頻率高還是訊號短?
如果X1的訊號只是短但頻率不高,那可以將訊號并到別的X點位做中斷處理，如果X1的訊號頻率也高就無法處理了(受限于PLC掃描周期)。

感覺你的狀況只是因為訊號短，所以才用C236來做高速計數。應該可以不用C236，直接改用X1中斷處理來做計數。

引用

引用第4樓leechengyu于2019-12-25 09:07發表的  :
你的C236是啥狀況?是頻率高還是訊號短?
如果X1的訊號只是短但頻率不高,那可以將訊號并到別的X點位做中斷處理，如果X1的訊號頻率也高就無法處理了(受限于PLC掃描周期)。

感覺你的狀況只是因為訊號短，所以才用C236來做高速計數。應該可以不用C236，直接改用X1中斷處理來做計數。

C236也用于高速計數總數,X1是用于監控有無物料通過或是否堵塞,我其實就是想用上這兩功能.
  因為氣流帶動物料跑的塊造成好像程序放應不過來,由于速度快造成檢測信號時間短(1200PCS/分鐘)
  終端能做到這兩種功能嗎?

引用

引用第5樓仕仔shi于2019-12-25 10:25發表的  :


C236也用于高速計數總數,X1是用于監控有無物料通過或是否堵塞,我其實就是想用上這兩功能.
  因為氣流帶動物料跑的塊造成好像程序放應不過來,由于速度快造成檢測信號時間短(1200PCS/分鐘)
  終端能做到這兩種功能嗎?

或者有什么方法可以監控到C236是在累計增加著.

因為C236這個數會越算越大,做比較監控X1是否有開關量輸入比較方法就不太適合了吧?

每秒將C236的值DMOV至暫存器，比對新舊暫存器的差值就可以了

X1接的是什么東西？如果是編碼器是不可以這樣用的，若是速度很慢，較掃描時間還慢是可以的，
不明白為何要共用一個輸入點？

要在外部中斷程序里才能行
