情況描述：用串口助手接收數據，沒有問題。但是用plc端的485BD模塊接收數據就會出現報文有錯誤。
接收到的報文前面一部分內容是沒錯的，從中間部分開始會出現多一個或者少一字符。
正確報文：h5.trace.dorsmart.com/code/product?code=0853446007993000492020020012934a&key=49084a7df835444a431d85f9e3992740@
錯誤報文：h5.trace.dorsmart.com/code/product?code=0853444607993300492020020012934a&key=49084a7df8354443d5f9e399270@
錯誤報文：h5.trace.dorsmart.com/code/product?code=0853446007993000492020020012934a&key==490884a7df8355444aa431d85f9e3992740@
錯誤報文：h5.trace.dorsmart.com/code/product?code=085344600799300049202000200012934a&keey=49084aa7df88354444a4331d85f9e39992740@

采取過的措施
485bd模塊終端電阻選擇從懸空，110歐，330歐都試過，不行。
縮短通信線的長度，不行。
關閉伺服驅動器，不行。

請問各位大神，我還可以采取那些措施？

謝謝～

串口？
波特率低點試試

引用

引用第1樓tkggtdkjpl于2020-04-16 16:29發表的  :
串口？
波特率低點試試

謝謝大神～我試一下。

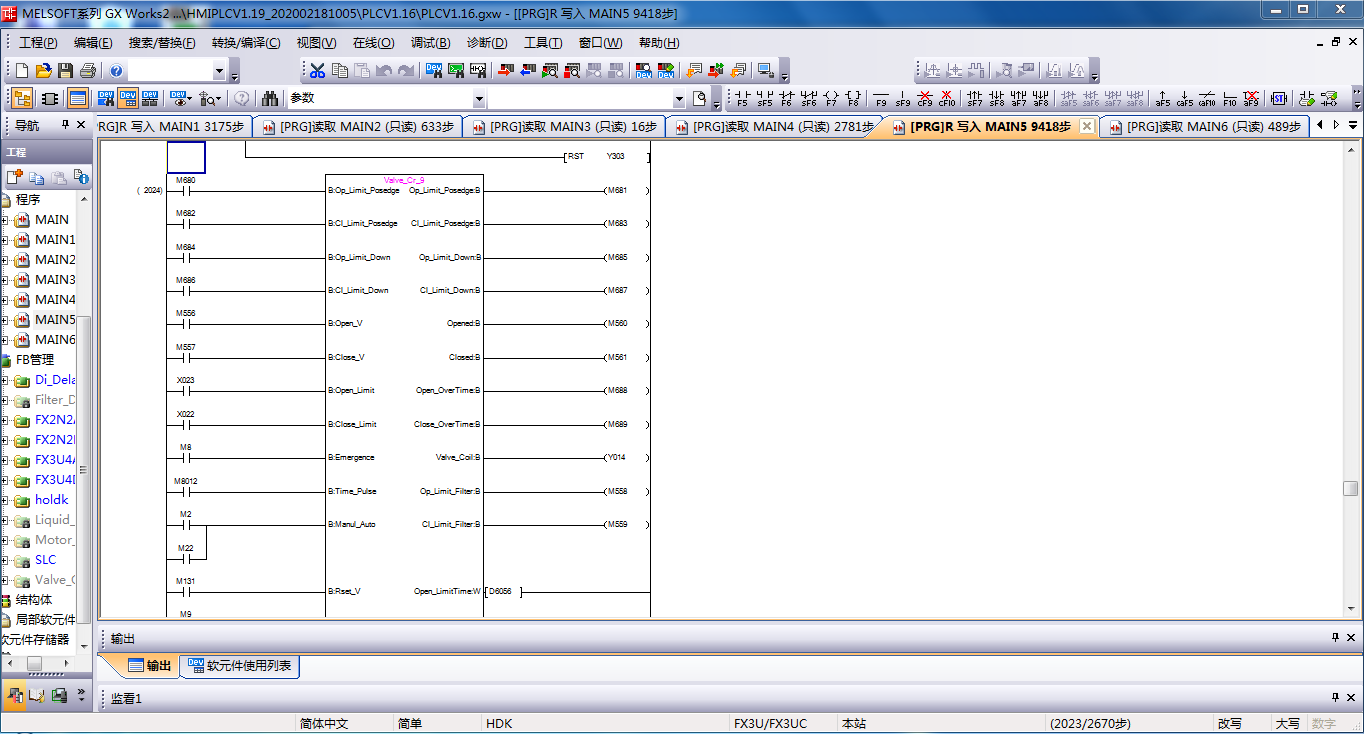

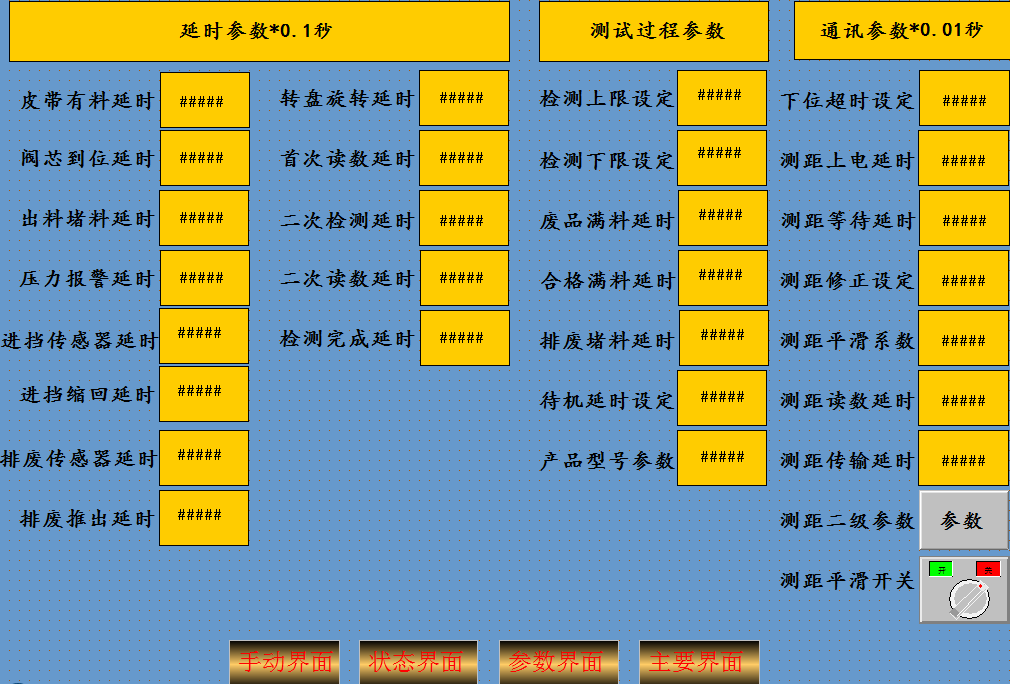

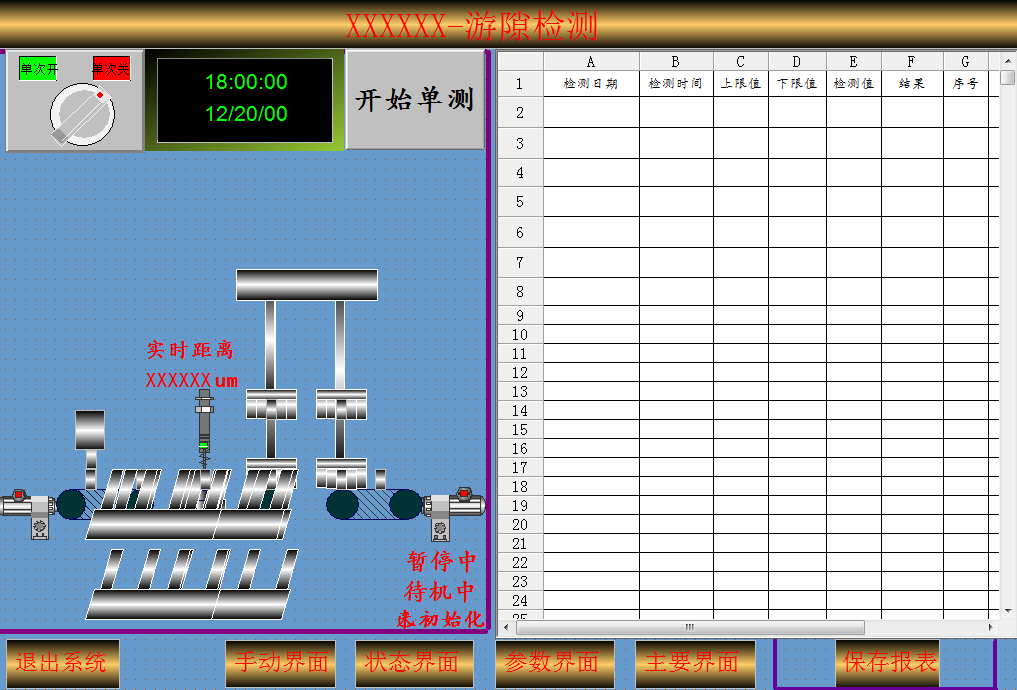

       不至于這么差吧， 程序調整看看。以前用過3U和輸力強接觸筆作無協議通訊做軸承游隙測量，感覺沒有SMART的自由口字符中斷方式靈活。

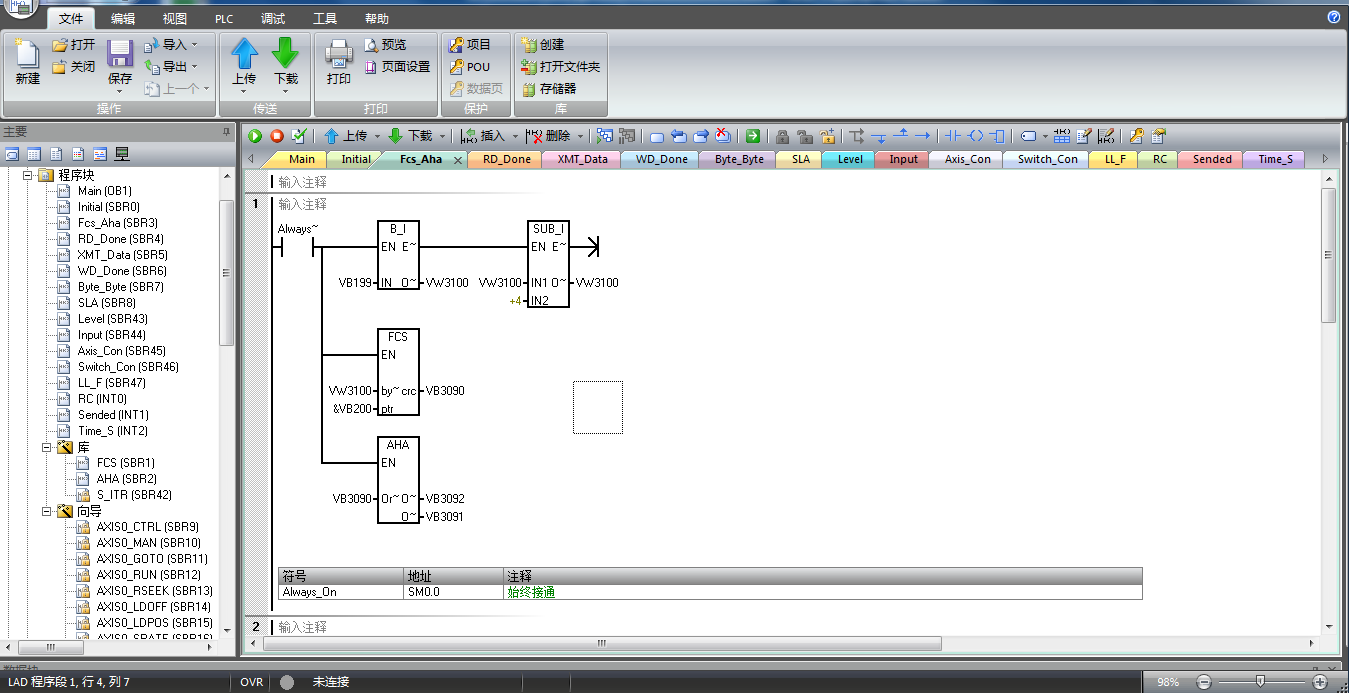

以下是以前做的SMART模擬Hostlink從站直接替代CP1H，上位機一句代碼不用改。
PC發送數據：PC連續讀取VW10到VW52共22個字
4030305244303031303030323235372A0D
PLC回復數據：PLC回復PCVW10到VW52共22個字
[10:35:06.162] 40 30 30 52 44 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 38 30 30 30
[10:35:06.178] 30 30 30 30 38 30 30 30 30 30 41 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30
30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 32 37 2A 0D











引用

引用第3樓holdkcxyz于2020-04-19 16:01發表的  :
       不至于這么差吧， 程序調整看看。以前用過3U和輸力強接觸筆作無協議通訊做軸承游隙測量，感覺沒有SMART的自由口字符中斷方式靈活。
以下是以前做的SMART模擬Hostlink從站直接替代CP1H，上位機一句代碼不用改。
PC發送數據：PC連續讀取VW10到VW52共22個字
4030305244303031303030323235372A0D
PLC回復數據：PLC回復PCVW10到VW52共22個字
.......

程序的話我試過另外寫一個來測試，發現問題還是那樣。串口助手接收到的數據沒有問題，plc接收到的數據還是那樣。后來我就用232替換485了，效果好了很多，基本沒有啥問題了。

恩 可能是硬件上不匹配或干擾造成的，雙機通訊終端電阻應該可以不加，硬件上232理論上不如差分的485電平。

引用

引用第5樓holdkcxyz于2020-04-19 17:47發表的  :
恩 可能是硬件上不匹配或干擾造成的，雙機通訊終端電阻應該可以不加，硬件上232理論上不如差分的485電平。

我也很奇怪為什么共模的232會比差分485抗干擾強。可能是我中間有哪些細節沒做好。

求模板程序

引用

引用第3樓holdkcxyz于2020-04-19 16:01發表的  :
       不至于這么差吧， 程序調整看看。以前用過3U和輸力強接觸筆作無協議通訊做軸承游隙測量，感覺沒有SMART的自由口字符中斷方式靈活。
以下是以前做的SMART模擬Hostlink從站直接替代CP1H，上位機一句代碼不用改。
PC發送數據：PC連續讀取VW10到VW52共22個字
4030305244303031303030323235372A0D
PLC回復數據：PLC回復PCVW10到VW52共22個字
.......
