工控人家園 綜合討論 這個D084繼電器模組怎么畫接線圖啊？有點看不懂。

曼巴精神5

級別: 略有小成

精華主題: 0
發帖數量: 164 個
工控威望: 259 點
下載積分: 843 分
在線時間: 146(小時)
注冊時間: 2019-05-30
最后登錄: 2025-09-28
查看曼巴精神5的主題 / 回貼

樓主發表于: 2020-07-03 17:33

只看樓主 | 小中大

圖片：

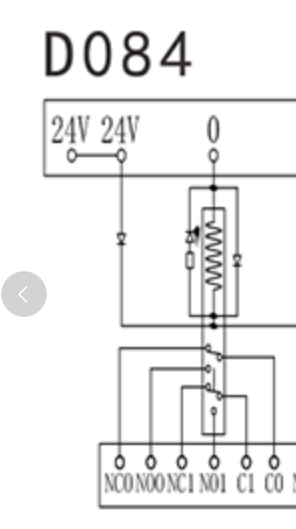

如題，Y點是不是接上面的00 01 ？下面的NCO什么的是代表常開常閉嗎？有點沒看懂這個內部電路的意思。各位提點一下。

cythyx

級別: 家園常客

精華主題: 0
發帖數量: 450 個
工控威望: 527 點
下載積分: 1634 分
在線時間: 107(小時)
注冊時間: 2019-06-27
最后登錄: 2025-05-14
查看cythyx的主題 / 回貼

1樓發表于: 2020-07-03 17:59

只看該作者 | 小中大

看圖應該是。Y輸出低電平，接最上面的0吧，下面的是觸點，C0一組常開和常閉，C1一組常開常閉

大臉貓飼養員

級別: 探索解密

精華主題: 0
發帖數量: 115 個
工控威望: 171 點
下載積分: 1875 分
在線時間: 107(小時)
注冊時間: 2020-05-29
最后登錄: 2025-02-13
查看大臉貓飼養員的主題 / 回貼

2樓發表于: 2020-07-04 07:41

只看該作者 | 小中大

NC是常閉，NO是常開。圖上那個是NC零，NO零和右面C零是一組。上面Y接00。接好公共端回路，Y動作對應繼電器就動作。

仙居人家

我來了。

級別: 網絡英雄

精華主題: 2 篇
發帖數量: 700 個
工控威望: 5429 點
下載積分: 28619 分
在線時間: 1397(小時)
注冊時間: 2016-06-08
最后登錄: 2025-07-25
查看仙居人家的主題 / 回貼

3樓發表于: 2020-07-04 07:59

只看該作者 | 小中大

圖片上這么清楚，還不明白。。。

永無止境 !@#$%^&*
天下風云出我輩，一入江湖歲月催。
皇圖霸業談笑中，不勝人間一場醉。
提劍跨騎揮鬼雨，白骨如山鳥驚飛。
塵事如潮人如水，只嘆江湖幾人回。

fengrunsheng

生活中本不缺少美,缺少的是發現美的眼睛!

級別: 網絡英雄

精華主題: 0
發帖數量: 403 個
工控威望: 7091 點
下載積分: 19664 分
在線時間: 478(小時)
注冊時間: 2014-09-07
最后登錄: 2024-12-07
查看fengrunsheng的主題 / 回貼

4樓發表于: 2020-07-04 08:06

只看該作者 | 小中大

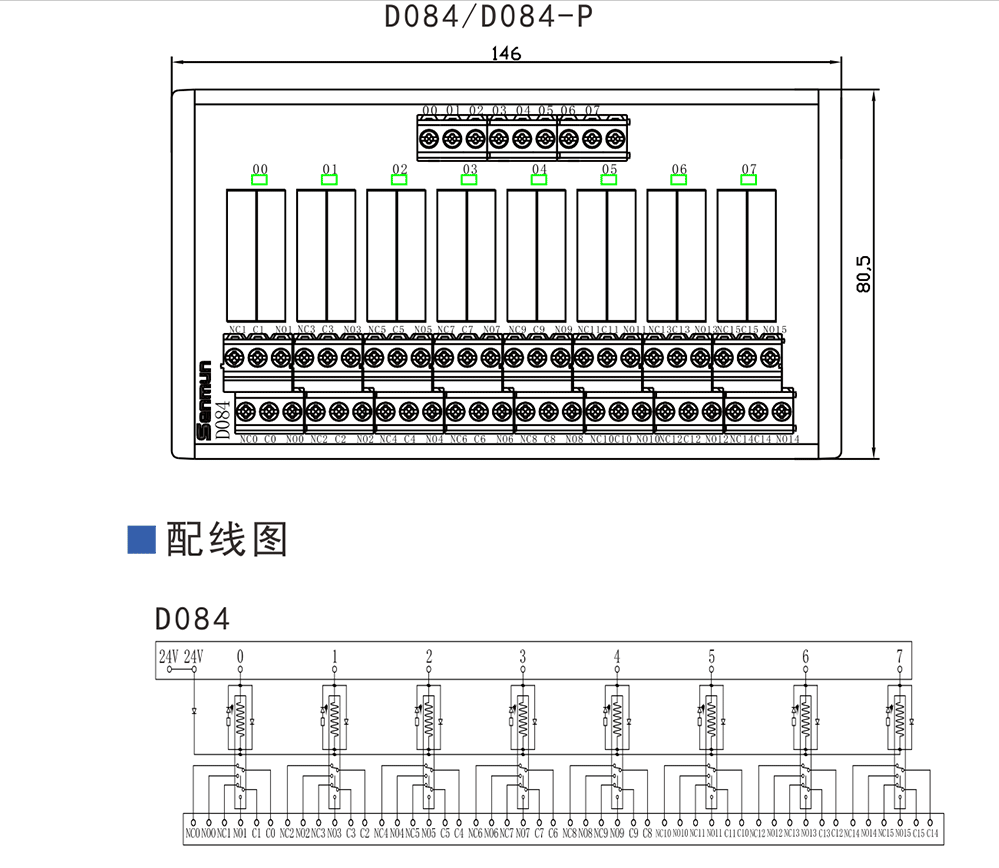

典型的8路繼電器輸出，上面的01~07分別接PLC的8個輸出端子；
下面每路繼電器輸出有2組觸點，
比如第一路：C0是一組觸點的公共端；NC0是常閉點、NO0是常開點。
C1是二組觸點的公共端；NC1是常閉點、NO1是常開點。
另7路以此類推
