公司里想做一個試點，就是想把機臺的運行狀態發送在電腦上進行監控。
主要是由網絡部牽頭，做軟件，設備部提供機臺與接線。
現在方案確定，用FX485BD板與串口服務器連到電腦上。
電腦上則由網絡部他們做，
現在就是不知道做好了以后，PLC里面需不需要設置，
還是跟觸摸屏一樣，只要幾個波特率，奇偶設置好了就行。
還是里面跟讀取變頻器電流一樣，需要用到RS指令。

不知道各位有沒有什么好的建議，可以提供一下，
因?yàn)闆](méi)有弄過這個，通訊最多就是PLC讀取下變頻器電流等.

跟你用串口助手一個道理

可以看看數據庫智能網關，不用PLC編程，配置一下地址即可將數據發送到服務器數據庫，
https://blog.csdn.net/AutoCtrl666/article/details/107206910
數據庫網關模塊.rar (1415 K) 下载次数:29

引用

引用樓主愿天天天藍于2020-08-11 21:05發表的 FX3G與串口服務器相連 :
公司里想做一個試點，就是想把機臺的運行狀態發送在電腦上進行監控。
主要是由網絡部牽頭，做軟件，設備部提供機臺與接線。
現在方案確定，用FX485BD板與串口服務器連到電腦上。
電腦上則由網絡部他們做，
現在就是不知道做好了以后，PLC里面需不需要設置，
.......

這個效果更好

我來回答一下樓主的提問：
1、PLC里面需不需要設置？回答：如果使用485BD小板，是需要在PLC參數-----PLC系統設置-----進行通信設置（勾選）
，然后選擇協議、數據長度、奇偶校驗、傳送速度等參數。
2、跟讀取變頻器電流一樣，需要用到RS指令？回答：上位機直接讀取，不需要使用RS指令了，直接使用專用的協議，直接讀取。
PS:  1、FX3G使用的485BD小板，有兩種，F(xiàn)X3G-485-BD/FX3G-485-BD-RJ(RJ-45連接器型)；
        2、485BD小板使用的是4線制，注意串口服務器支持的485是2W還是4W；
        3、如對三菱的專用協議不熟悉，可以考慮替換掉485BD小板，改FX3U-485ADP-MB模塊，支持MODBUS通訊協議，成本會增加一點點，同時注意MODBUS 通信在FX 3G 基本單元Ver. 1.30 以上時適用，注意版本。

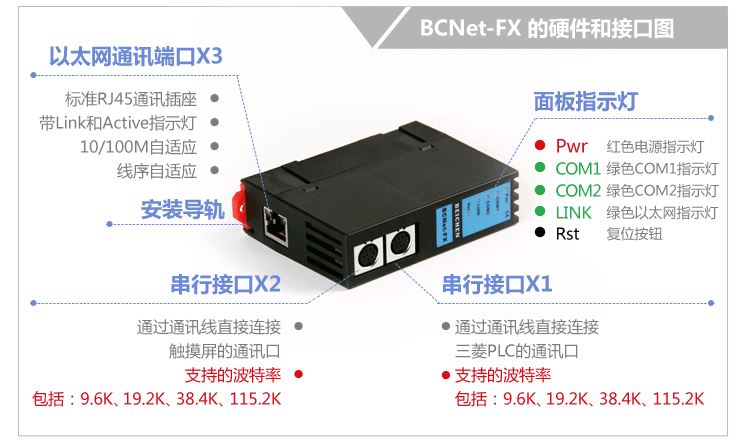

加個三菱的網絡模塊或者三樓推薦的BCNET模塊，都是走三菱的MC網絡協議。控件方面在論壇下載里面有，ms component這個是三菱提供的二次接口軟件。具體的可以在論壇下載一下手冊看一下。沒那么負載，PLC方面只需要設定一下網絡模塊的IP地址和端口即可。其他的程序、參數什么的不需要改動！
