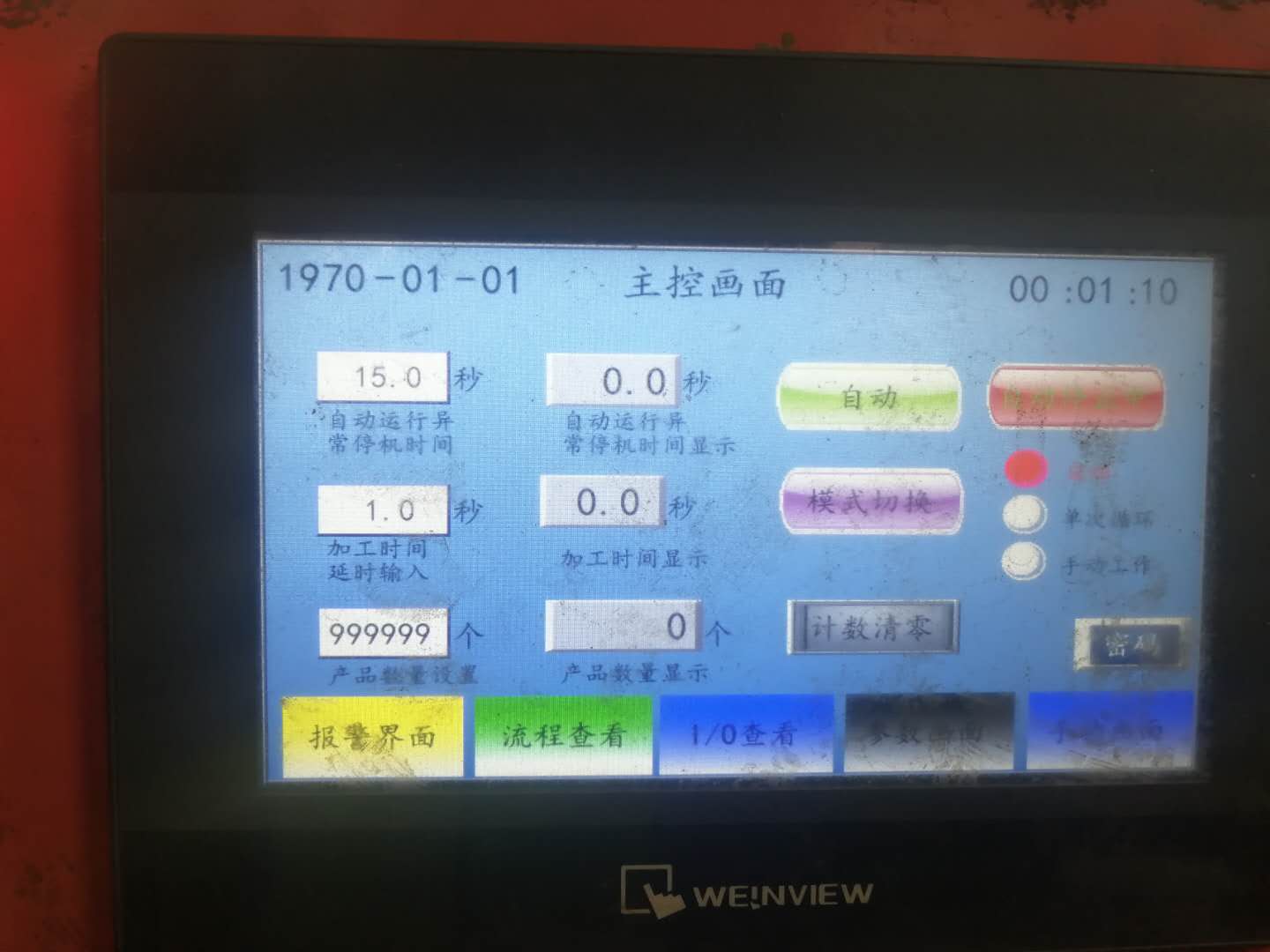

新手學習過程中，觸摸屏型號是TK6070IP，模式切換右側可以選擇手動工作，單次模式和循環模式三種狀態，按一次模式切換還可以循環。請教在軟件上如何組態才能實現這個功能。

按照您的方法操作了，可是編譯以后實現不了功能

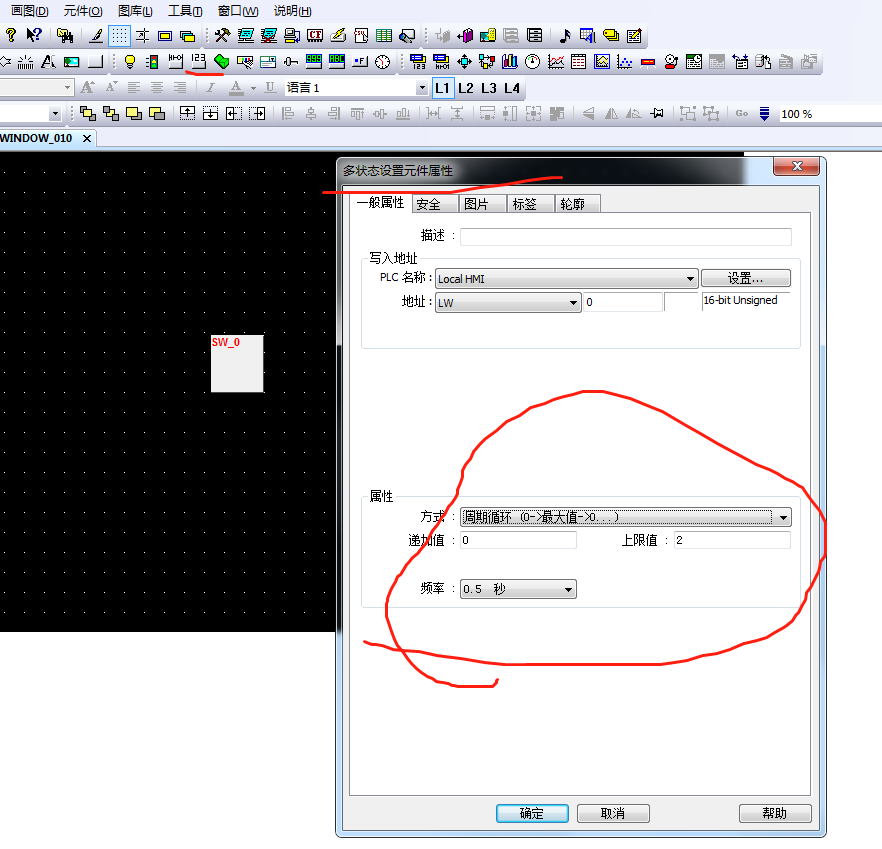

使用多狀態切換開關，設置三個狀態，每隔狀態所對應的數值分別為0,1,2.在標簽頁設置三個狀態的標簽，分為手動工作，單次模式和循環模式。這樣就可以了

還要啟動循環，這樣才能循環切換

引用

引用第3樓哇咔咔于2020-09-18 15:50發表的  :
使用多狀態切換開關，設置三個狀態，每隔狀態所對應的數值分別為0,1,2.在標簽頁設置三個狀態的標簽，分為手動工作，單次模式和循環模式。這樣就可以了

正解，

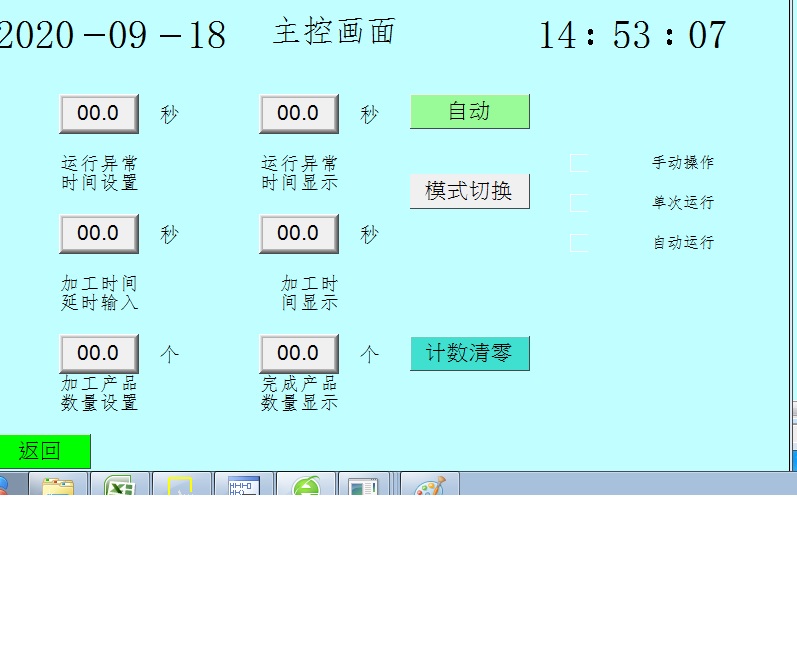

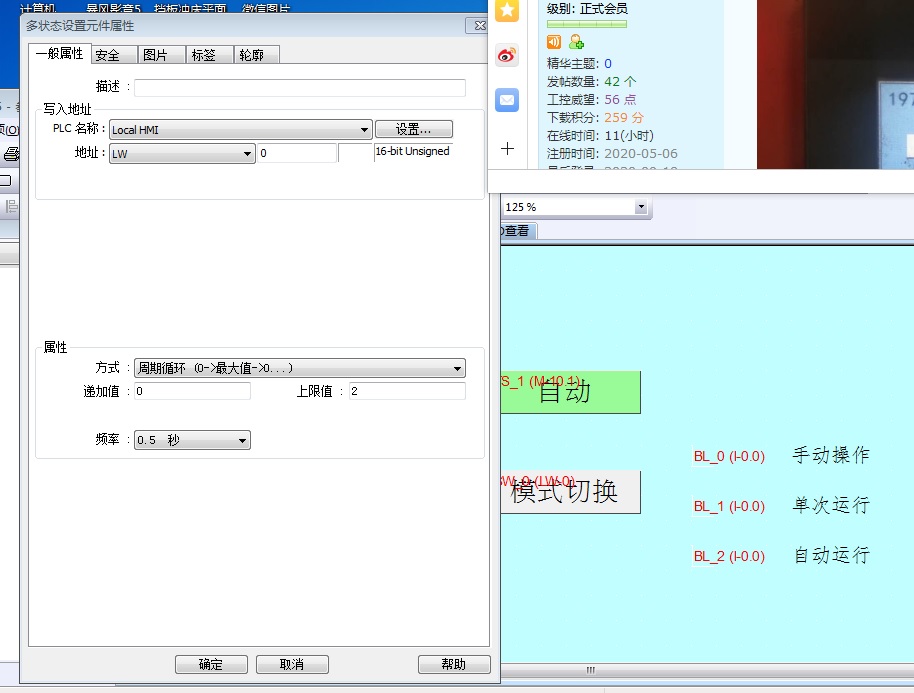

請教各位前輩，多狀態切換開關0手動,1單次,2自動三種模式組態好了，但讀取的地址是HMI的LW0寄存器�，F(xiàn)在如何定義三種模式在PLC中M點的地址，好實現程序中的模式切換？

引用

引用第6樓逸風風于2020-09-19 07:58發表的  :
請教各位前輩，多狀態切換開關0手動,1單次,2自動三種模式組態好了，但讀取的地址是HMI的LW0寄存器�，F(xiàn)在如何定義三種模式在PLC中M點的地址，好實現程序中的模式切換？

你把讀取的寄存器直接設定為PLC的寄存器就可以了

引用

引用第7樓twingo49于2020-09-19 08:33發表的  :

你把讀取的寄存器直接設定為PLC的寄存器就可以了

唉，他就是不會把地址改成PLC的地址，我還能說什么呢

還是想問一下，試了很久，都感覺要鉆進死胡同了，哪位兄弟給點撥一下。不管是用HMI的寄存器，還是PLC的寄存器。還是沒弄明白0,1,2，轉換三種狀態對用的地址是什么？比如我讀取的是LW10,寫入PLC用的是VW12，離線模擬看不到狀態的變化。想知道0,1,2代表PLC中的數據是字節還是位，也就是寫入用VW還是用VB？
