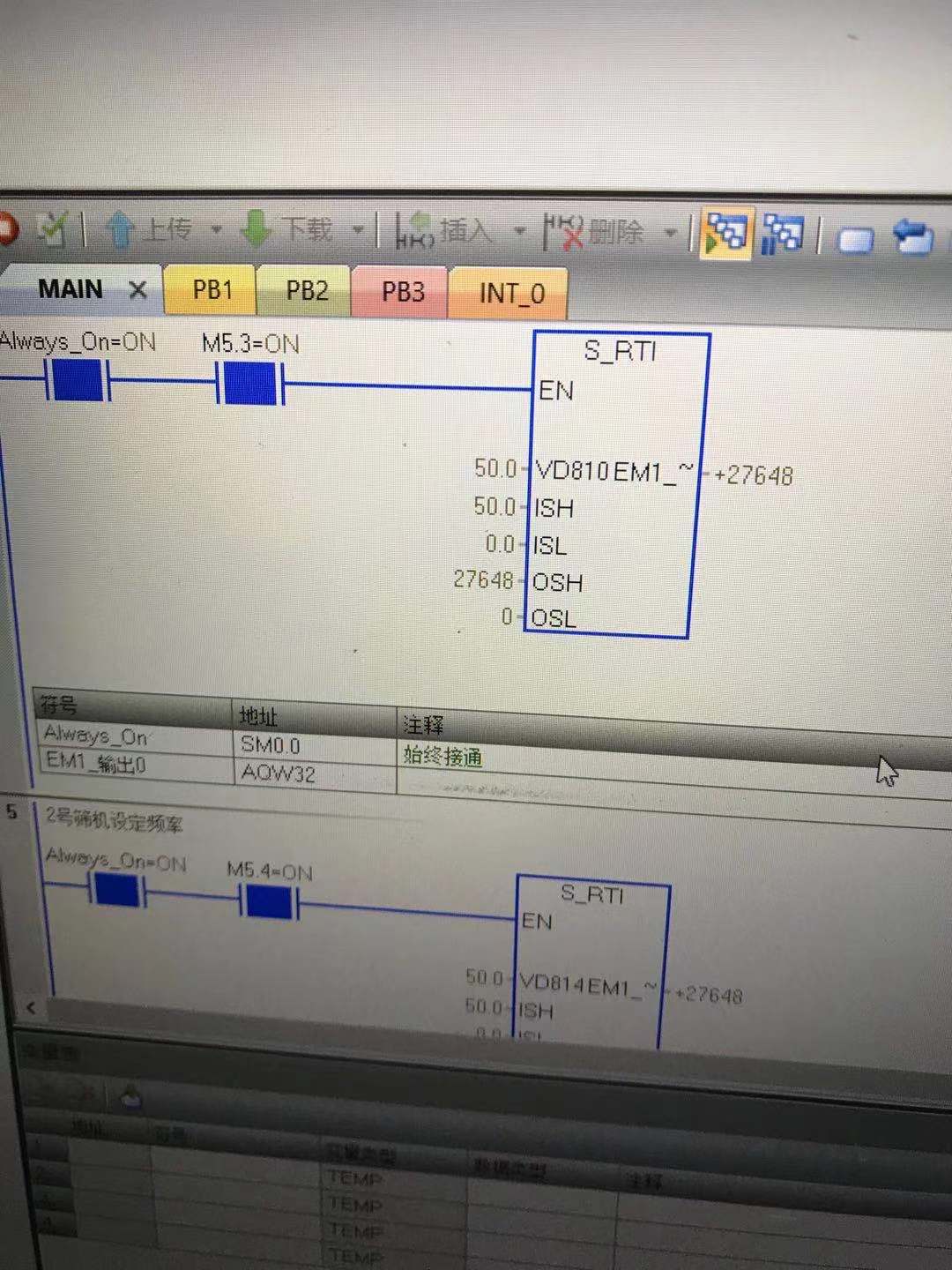

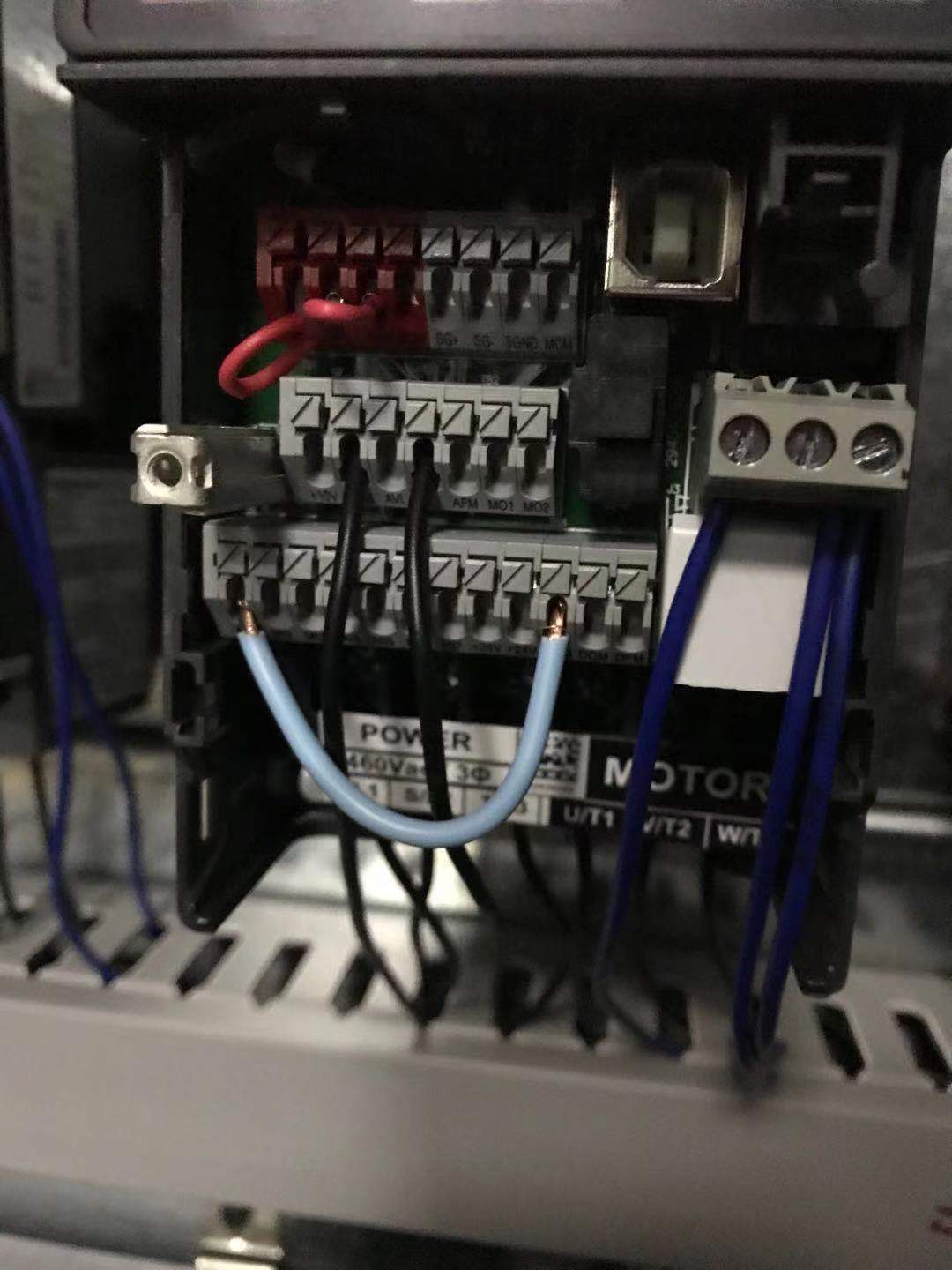

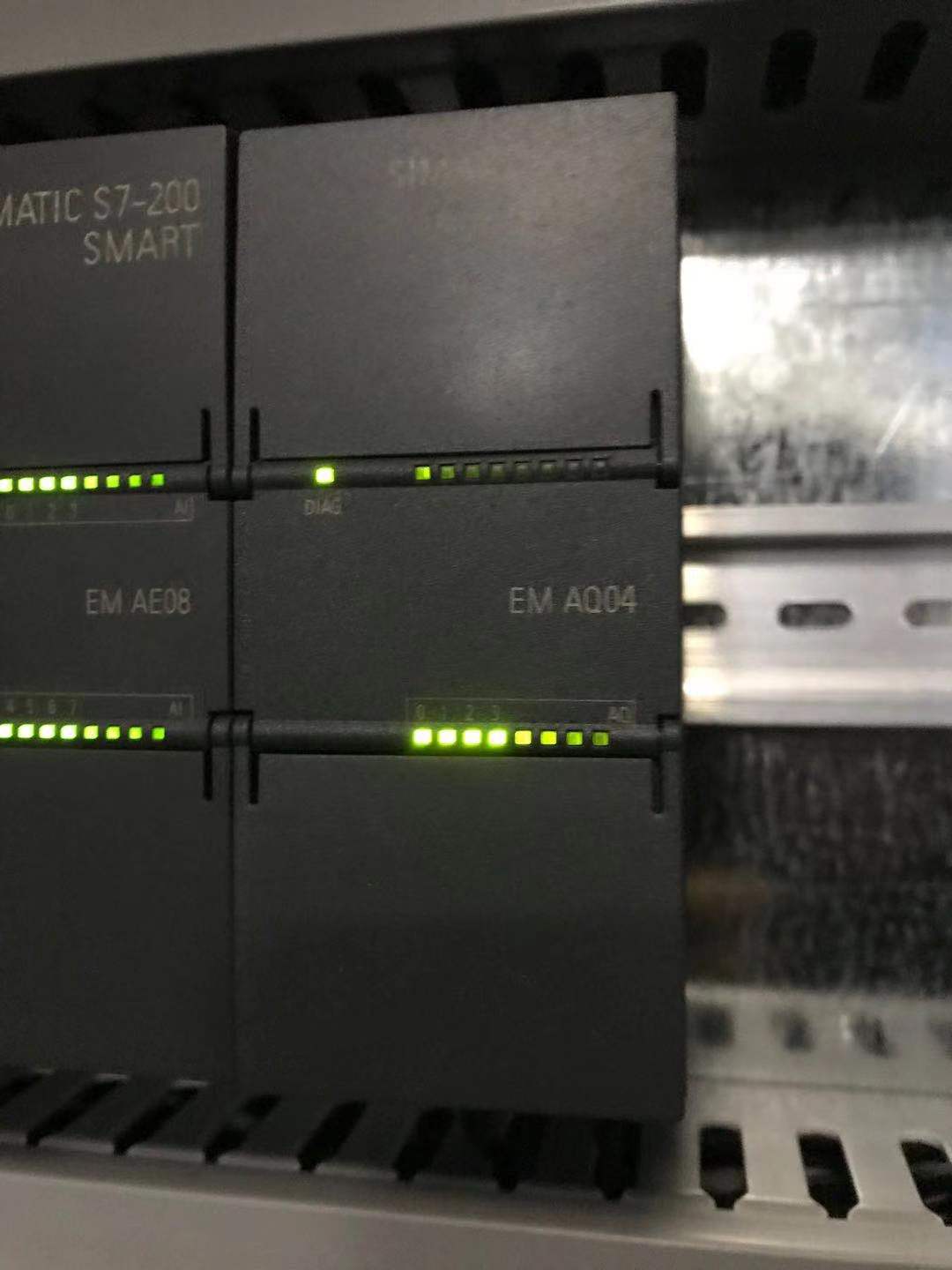

第一次弄這個，用SMART模擬量作為頻率來源，程序和變頻器接線弄好了，參數也設了，可變頻器就是沒有頻率，如圖所示。參數設的是0-20MA，PLC硬件和變頻器設的一樣，就是不運行不起來，哪位大哥看看哪里弄錯了。

變頻器參數沒有設置好。看說明書設置。

表摸過沒 有20MA 出來嗎

引用

引用第1樓彭萬生于2020-12-28 20:00發表的  :
變頻器參數沒有設置好。看說明書設置。

看了，該設的也設了，都搞到絕望了。

引用

引用第2樓13821917697于2020-12-28 20:02發表的  :
表摸過沒 有20MA 出來嗎

打過，打不出來，串在萬用表上模塊就亮紅燈了，也沒有電流值。

別急，冷靜下來把過程走一遍，都是這么過來的

不用測量電流，直接量電壓就可以了
你要保證接線正確

先用電位器接個模擬量進去

引用

引用第6樓飛龍舞天于2020-12-28 20:29發表的  :
不用測量電流，直接量電壓就可以了
你要保證接線正確

輸出模塊沒接地，這個影響大么？

引用

引用第5樓南郭先生于2020-12-28 20:28發表的  :
別急，冷靜下來把過程走一遍，都是這么過來的

沒人帶，老火得很。

引用

引用第7樓飛龍舞天于2020-12-28 20:36發表的  :
先用電位器接個模擬量進去

明天試試。

03-00設為0，03-01設為1
