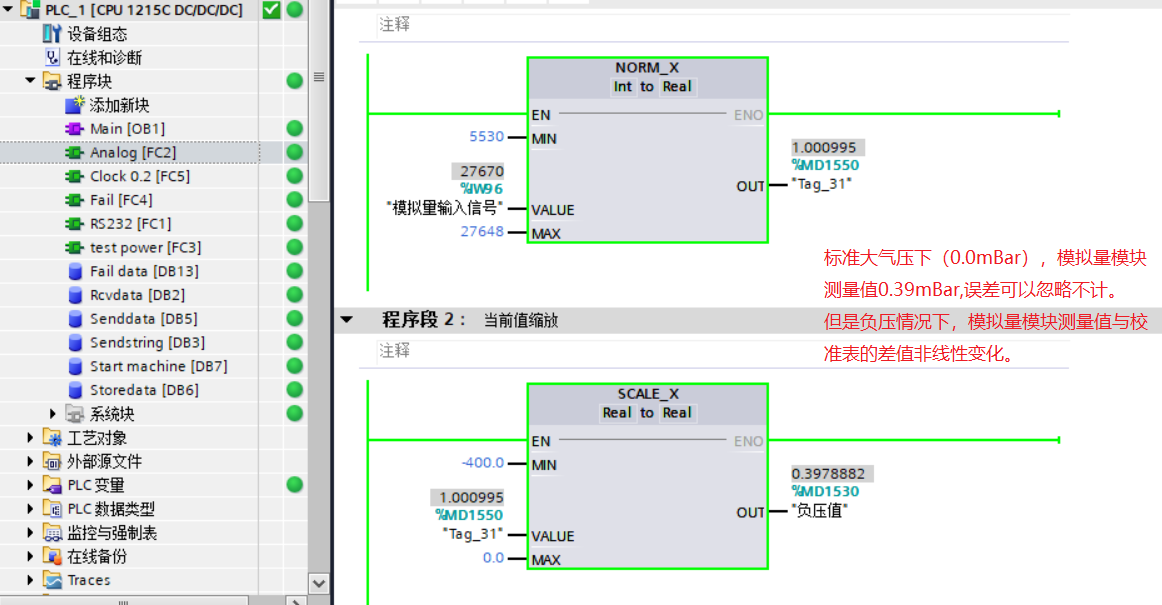

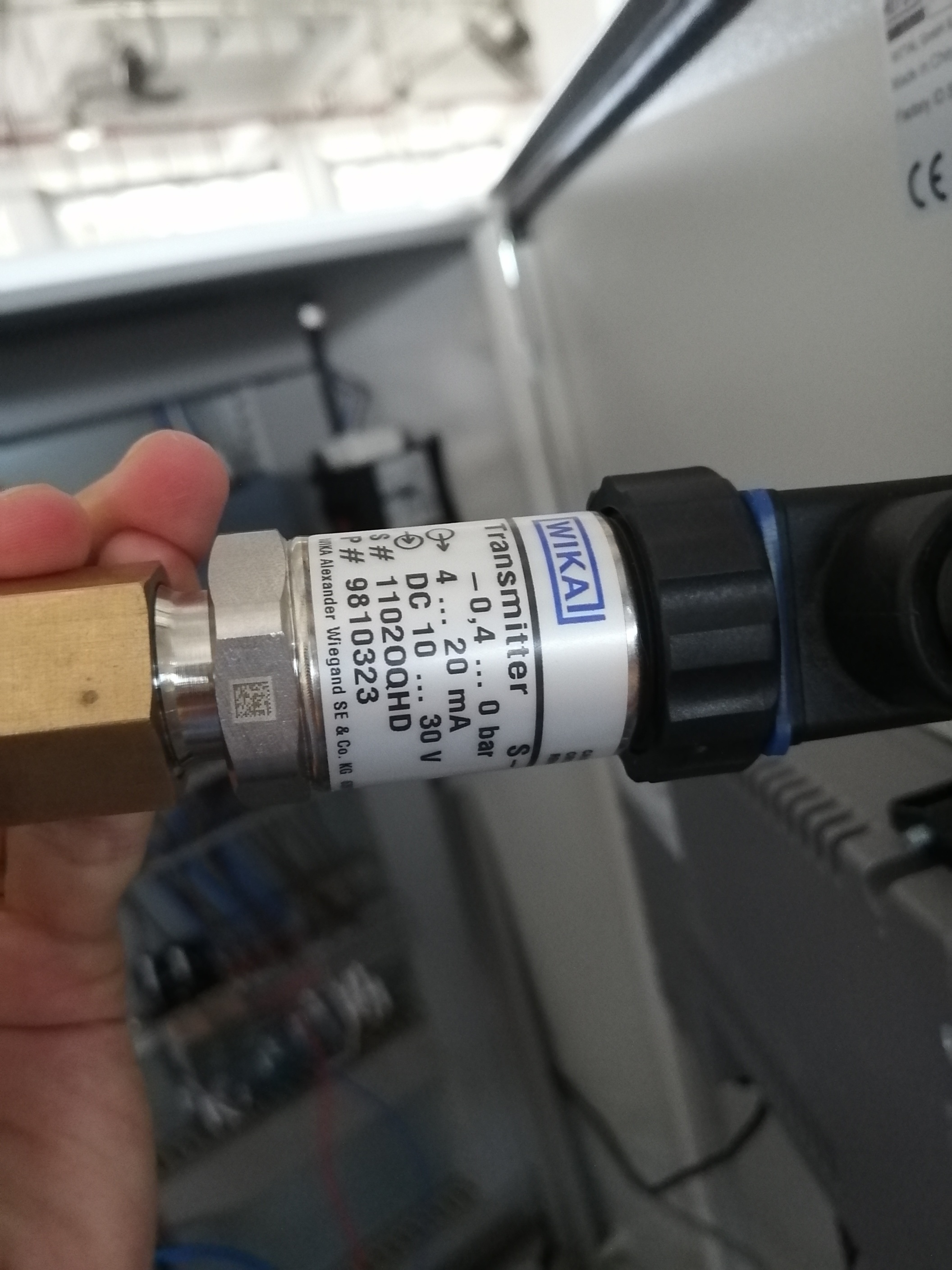

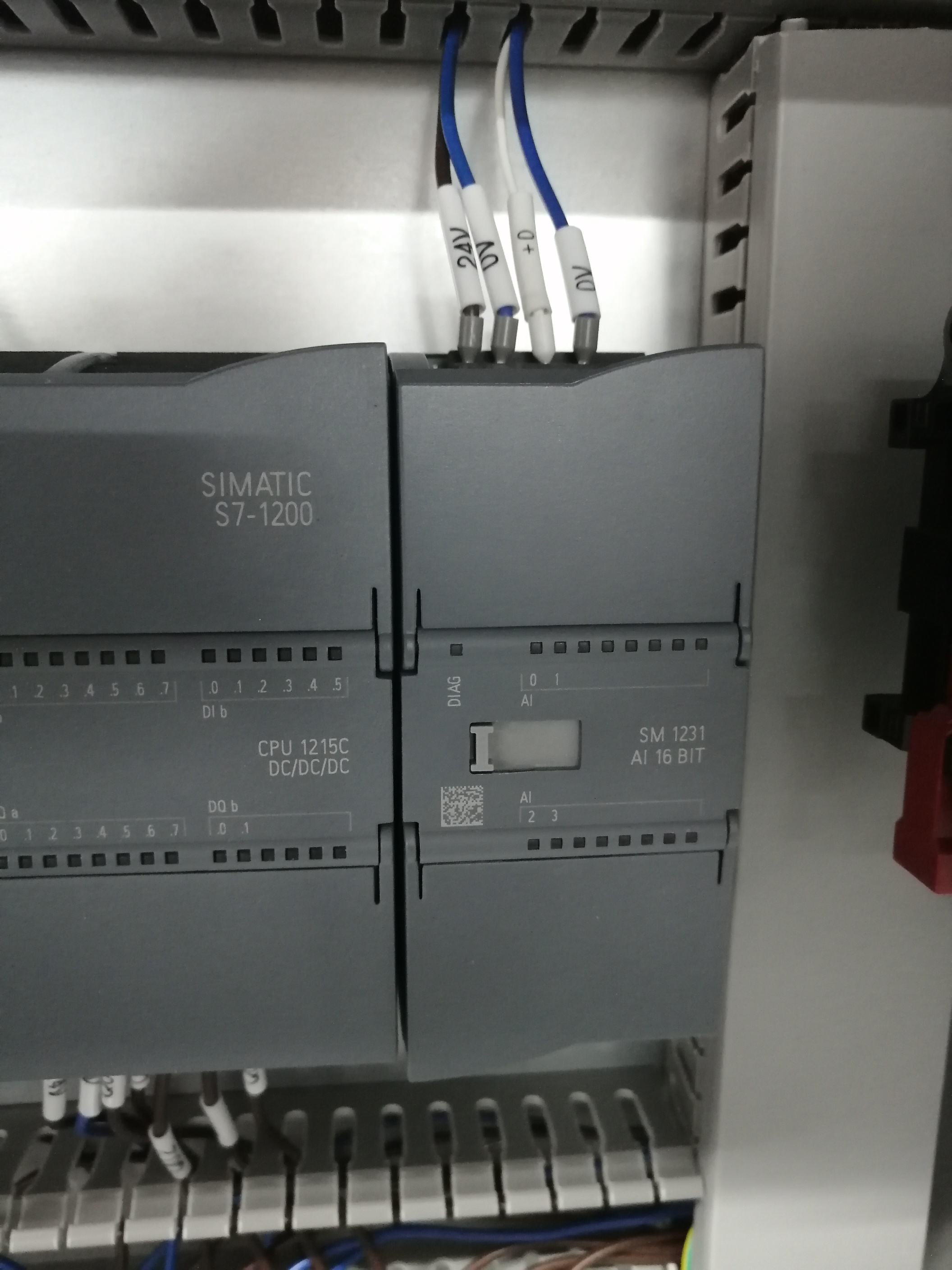

我采用的是西門子1215C，壓力傳感器是威卡的S-10. 我有一塊標準氣壓表，已經經過校準。維卡壓力傳感器量程-400mBar----0mBar,  對應西門子模擬量5530-27648。

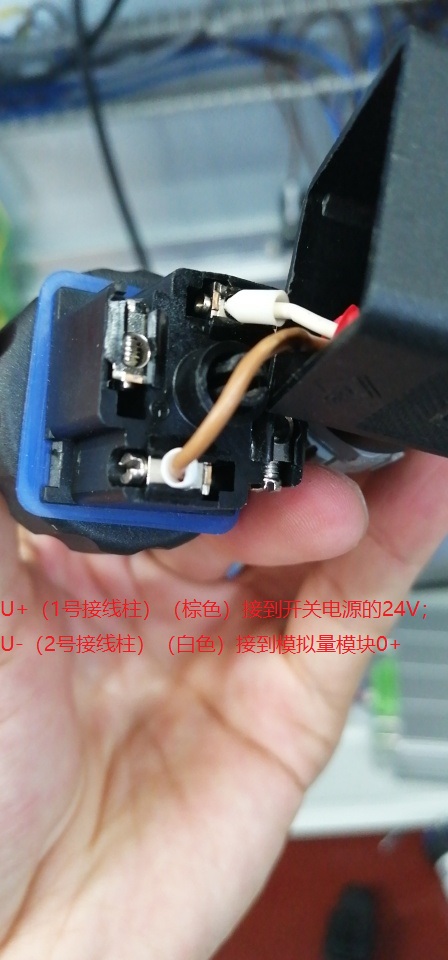

傳感器是2根線，棕色接開關電源24V，白色接模擬量模塊的0+。模擬量模塊的0-接了開關電源的0V。
傳感器沒問題，因為換了一個新的傳感器，并且重新校準傳感器零點，測量數據類似，所以排除傳感器本身故障。

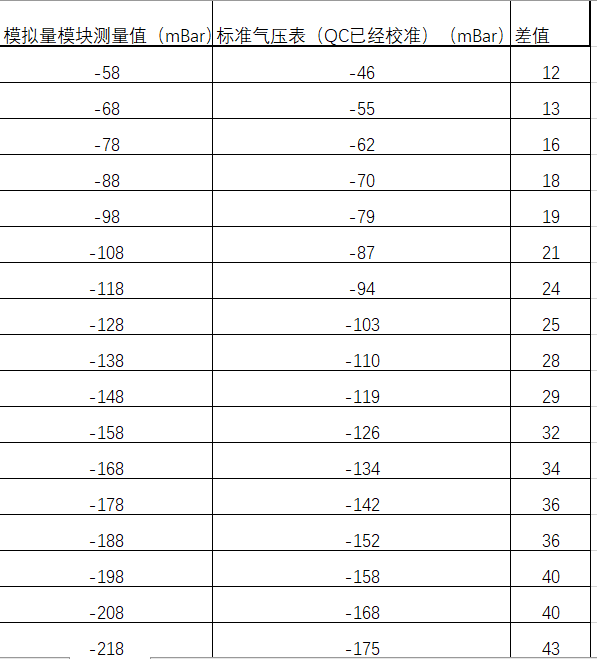

實際程序運行發現： 模擬量模塊讀取實時負壓，與標準壓力表的讀數總是不一致。除了標準大氣壓下都是0mBar外，在負壓條件下，它們讀數總是有差值，而且差值非線性（參見附件表格截圖）。

大概×0.8就是QC表的數據，以此為準就調整一下。

引用

引用第1樓sjm213于2021-04-06 20:09發表的  :
大概×0.8就是QC表的數據，以此為準就調整一下。

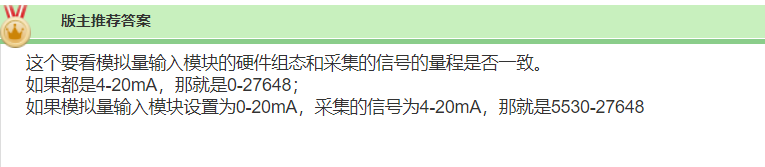

感謝大神幫助！已經搞定了，確實是程序?qū)��?yīng)關系搞錯了。因為我硬件組態選擇的通道是4-20mA，所以程序里面應該修改成0-27648，經過驗證，已經與標準氣壓表顯示數值在誤差范圍內了。

謝謝大家?guī)兔Γ?/div>
