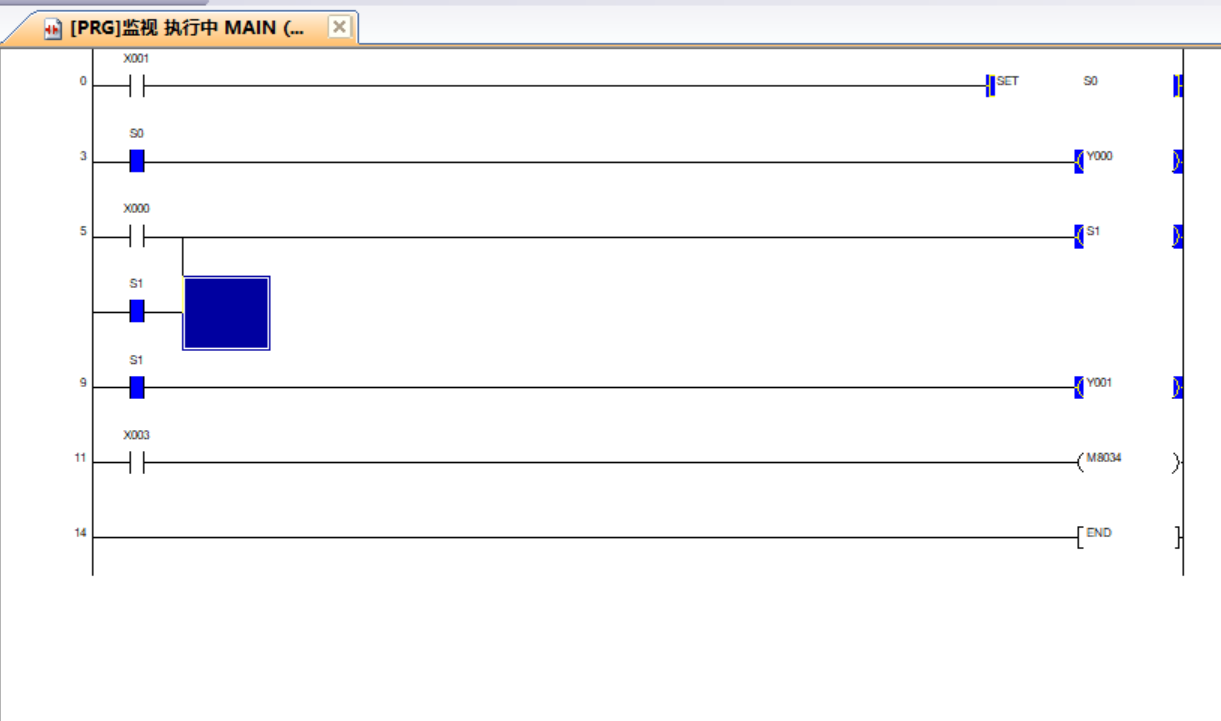

三菱FX1N  狀態繼電器怎么都是斷電保持型， 這個梯形圖PLC斷電上電后X1在沒有導通的情況下Y0就導通了，也就是說PLC斷電上電后Y0就導通。按X0后Y1導通，斷電上電后Y1還導通這是怎么回事，S0和S1 怎么有斷電保持？上電后沒按X1 Y0怎么能導通？？？

RST 一下唄

ZRSTP S0 S127

PLC參數內的停電保持設一下,還有S狀態器如果當步進用就要用STL轉移,如果當普通中繼用,就跟M一樣的用.上面梯形圖用了SET,如果沒有STL轉移,那就跟普通M一樣,要RST復位.編程手冊上有詳細的說明,多看看手冊吧

謝謝 指點 ，用普通繼電器M 就不會出現此問題，也就是說用set置位M0導通 ，  PLC斷電后再上電M0斷開狀態。 用S0怎么成斷電保持的呢？書上說S500以后才是斷電保持型。

引用

引用第4樓螺絲刀1234于2021-04-15 23:18發表的  :
謝謝 指點 ，用普通繼電器M 就不會出現此問題，也就是說用set置位M0導通 ，  PLC斷電后再上電M0斷開狀態。 用S0怎么成斷電保持的呢？書上說S500以后才是斷電保持型。

你看下你的軟元件設定里面是不是全部設定成保持型了。

引用

引用第4樓螺絲刀1234于2021-04-15 23:18發表的  :
謝謝 指點 ，用普通繼電器M 就不會出現此問題，也就是說用set置位M0導通 ，  PLC斷電后再上電M0斷開狀態。 用S0怎么成斷電保持的呢？書上說S500以后才是斷電保持型。

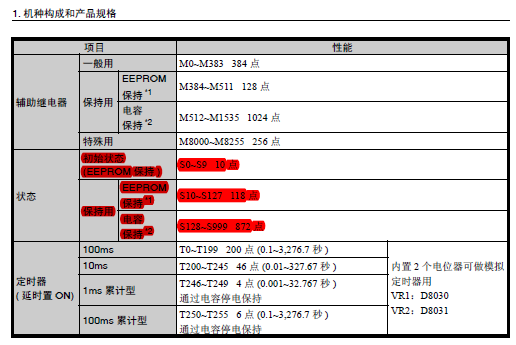

手冊裡 S0~S999 都是斷電保持的，你可能看得是 FX-2N 手冊吧
