我有臺真空鍍鋁設備,是自己做的,仿上海曙光的設備,在卷繞系統上有一個放料機構,是用三菱張力控制器和磁粉制動控制,中間是一個主冷輥,也就是主動輥,收卷是三菱張力控制器和ABB變頻器控制電機.
現在有這樣一個問題,就是收卷只受張力控制器控制,主動輥不轉動的情況下,手動調節張力控制器輸出百分比的時候才開到1%收卷就開始轉動,直接把卷繞上的薄膜拉動,放卷張力給的再大也可以拉動(原曙光鍍鋁機的是手動調節到10-20%時可以把薄膜拉緊,達到理想的張力控制,收卷電機只會蠢蠢欲動,但不會轉動),但開始真空鍍膜,主動輥開始轉動,頻率隨電位器調節而增加,但收卷這時還是只有一點點轉動,必需隨主動輥主動時調節收卷張力輸出的百分比才能使收卷變頻器頻率增加,從而達到合適的張力,在升速的過程中張力非常的不穩定(原曙光機在靜止?fàn)顟B(tài)調好張力,張力全用手動,在升速過程中非常穩定,也就是主動輥電機頻率與收卷電機頻率可以同步加減).
收卷要如何實現與主動輥同步控制呢?而且又要受張力控制器的控制?!!!!!!!

這要看你的張力控制是取什么信號，如果是電壓信號是很好做的，只需加一個電位器就可以了，就是做微調用，如果是單獨的調整，那你就加裝一個DC10V的開關電源就完全可以實現的

謝謝!
        我是取的張力控制器中的交流伺服控制信號!
        應該如何加電位器呢?是在變頻器上連接嗎?這樣的話就是有兩個電位器了,一個主動輥,一個收卷,我就是想利用主動輥同步控制收卷!
      然后加加裝一個DC10V的開關電源應該怎么加呢?!是給收卷變頻器加嗎?

路過，看看

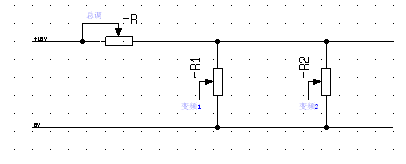

兩個變頻器都用一個DC10V開關電源.一個主電位器.兩個分電位器.

一個電位器控制一個變頻器，然后用這個變頻器的模擬量輸出控制另外一個變頻器!

收卷和放卷不能直接在一起控制，放卷張力單獨手動控制，主動輥頻率手動控制，收卷處加一檢測裝置做ＰＩＤ控制．

收卷用張力控制，放卷用速度控制，電位器控制放卷的速度不就好了！

很簡單啊！收卷的速度信號要從主動輥上取樣，張力控制微調就行了。

9樓朋友的建議好像很符合我的要求!!!!!!!!!!!!!!!我得翻翻資料,變頻器我都不是很懂.
9樓的朋友能教教我怎么做嗎?!

你可以用主動輥的反饋信號0-10v,接到從動的輸入上。

5樓能說詳細一點么  呵呵  謝謝
