IGT-DSER智能網關模塊，支持各種PLC、智能儀表、遠程IO與數據庫之間雙向通訊，既可以讀取設備的數據上報到SQL數據庫，也可以從數據庫查詢數據后寫入到設備；數據庫軟件支持MySQL、SQLServer、PostgreSQL。這里選擇的是SQLServer。

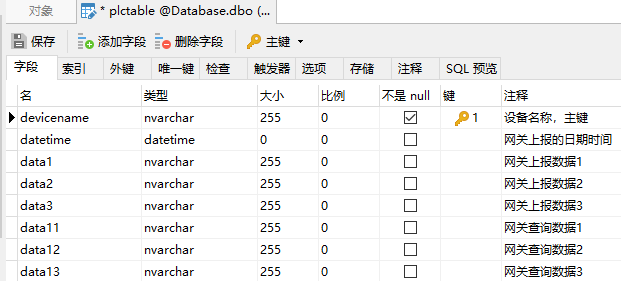

        本案例所連接數據庫名稱：Database ,服務器的IP和端口是：192.168.1.222：1433  ，數據表名稱：plctable ，表結構如下：

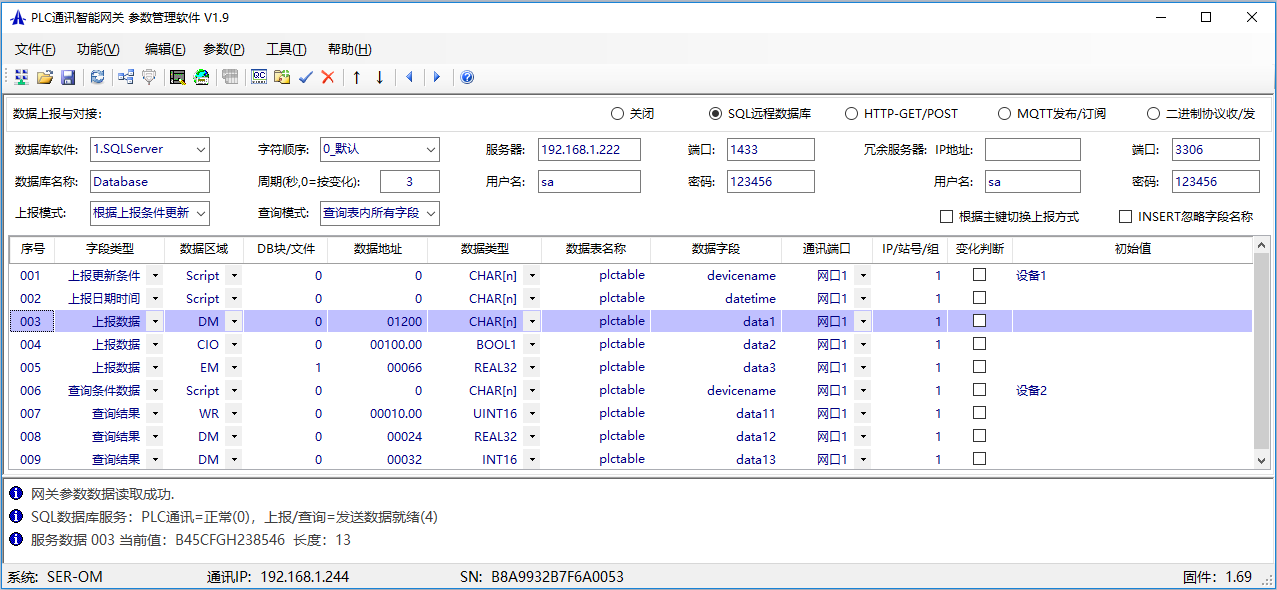

        然后通過智能網關的參數軟件(在附件中)，設置PLC與數據庫相關參數，包括服務器主機IP地址、端口，用戶名密碼，以及上報與查詢的模式、PLC數據地址與數據表字段的對應關系等，如下圖：



        根據數據表主鍵‘devicename’上報更新和查詢數據，通過網關的初始值設置為‘設備1’，上報的時間取自網關的RTC時鐘。
        將配置好的參數下載到數據庫網關，重啟后網關即進入工作狀態，雙擊序號，可查看對應的數據當前值。關于配置表與SQL語言的對應關系，可看這篇文章。

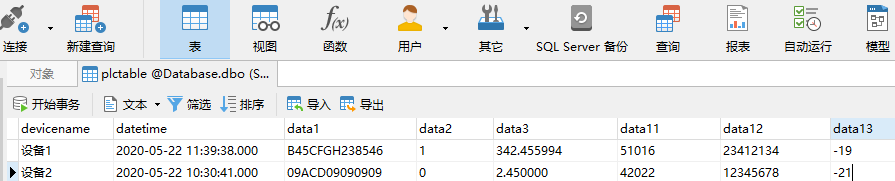

        打開數據表，數據如下：



        根據時間和數值可以看出數據已經更新到數據庫了，從數據庫查詢到的結果會寫入PLC對應的地址，可以通過PLC的編程軟件監視。

        網關模塊也支持邊緣計算，可以將數據進行預處理后上報和下載，也方便實現各種非標協議的通訊，具體可查看網關的腳本手冊。
        智能網關集成了多種PLC協議，以下是常用的PLC類型：
        ◆ FX:  三菱FX系列PLC                                        ◆ QL:  三菱Q/L/R系列PLC
        ◆ AS:  三菱A系列PLC                                          ◆ OM:  歐姆龍全系列PLC
        ◆ S72S:  西門子S7-200/Smart系列PLC              ◆ S734:  西門子S7-300/400系列PLC
        ◆ S71K:  西門子S7-1200/1500系列PLC              ◆ MBS:  施耐德等Modbus兼容PLC
        ◆ DVP:  臺達、信捷PLC                                      ◆ NAIS:  松下全系列PLC
        ◆ KVS:  基恩士全系列PLC                                   ◆ FTK:  永宏全系列PLC
        ◆ MSK:  LS/LG全系列PLC                                   ◆ KOY:  光洋全系列PLC
        ◆ ABM:  AB MicroLogix系列PLC                          ◆ ABC: AB Compact/Control系列PLC
        ◆ INO:  匯川全系列PLC                                        ◆ GE: GE PAC/PLC系統

        案例下載：   PLC與數據庫通訊案例.rar (3806 K) 下载次数:295

好貼，頂上去。



IGT-DSER智能網關模塊支持幾臺PLC？

引用

引用第3樓autoctrl于2022-03-01 14:28發表的  :
IGT-DSER智能網關模塊支持幾臺PLC？

以太網方式支持1000個數據，同系列(通訊協議、端口)+同網段的PLC，可以多臺；

引用

引用第4樓吾志所向于2022-05-18 12:17發表的  :


以太網方式支持1000個數據，同系列(通訊協議、端口)+同網段的PLC，可以多臺；

數據類型是什么？還是說都支持？

數據類型是可以設置的，常規的都支持的，

謝謝分享！！！
