plc這邊有16cclink模塊，連接了幾個遠程i/o，現在需要添加一個觸摸屏，要求在觸摸上能操作工位，顯示報警信息；所以想請教一下，X3U和三菱觸摸屏如何實現通訊，數據是怎么交互的呢？plc編程用的gx work2；原來是每工位按鈕控制，現在功能不變，在線體要加一個觸摸屏，就這樣

FX3U不是能直接連接觸摸屏嘛

直接用專用線纜可以從plc的編程口到觸摸屏，然后編程口就被占了；我可以在觸摸屏這邊直接訪問plc嗎？然后觸摸屏的點和plc的怎么對應的啊，是專用的緩存區還是怎么？我可以在哪些手冊或者資料上得到答案？

三菱的直接PLC連觸摸屏就行了，通訊線插在觸摸屏上，穿透通訊PC就行了

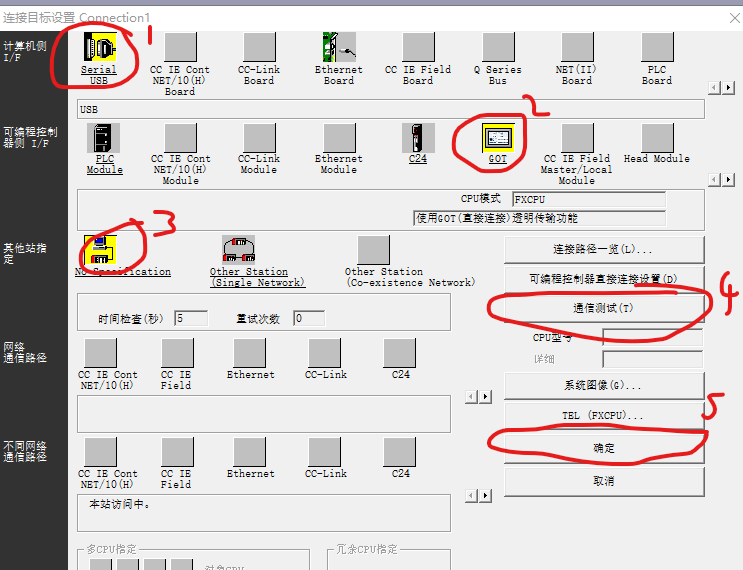

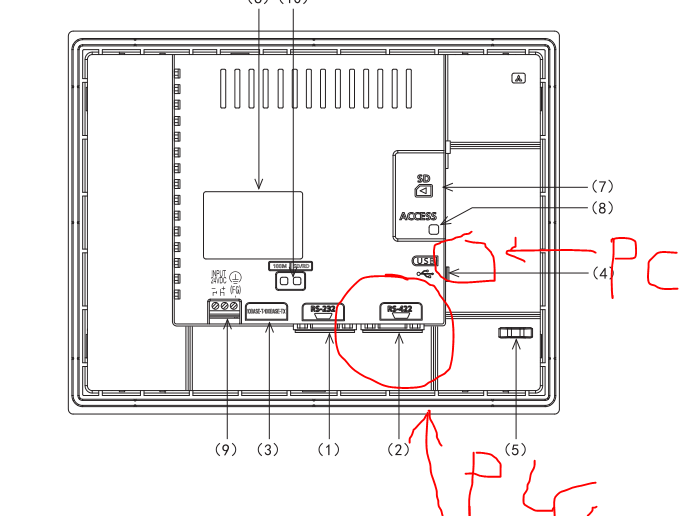

我現在是這樣的：第一步:用了一根通訊線從plc到觸摸屏RS422串口，用編程線連接觸摸屏usbmini口和電腦usb口，然后通訊設置，第一步連接和通訊應該就行了是不？

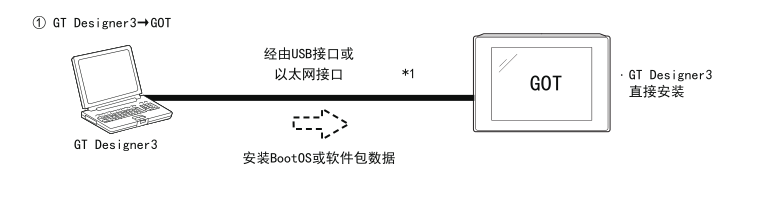

                             第二步：用GT WORK3里面的GT designer3，對觸摸屏（GOT）安裝或者更新Bootos

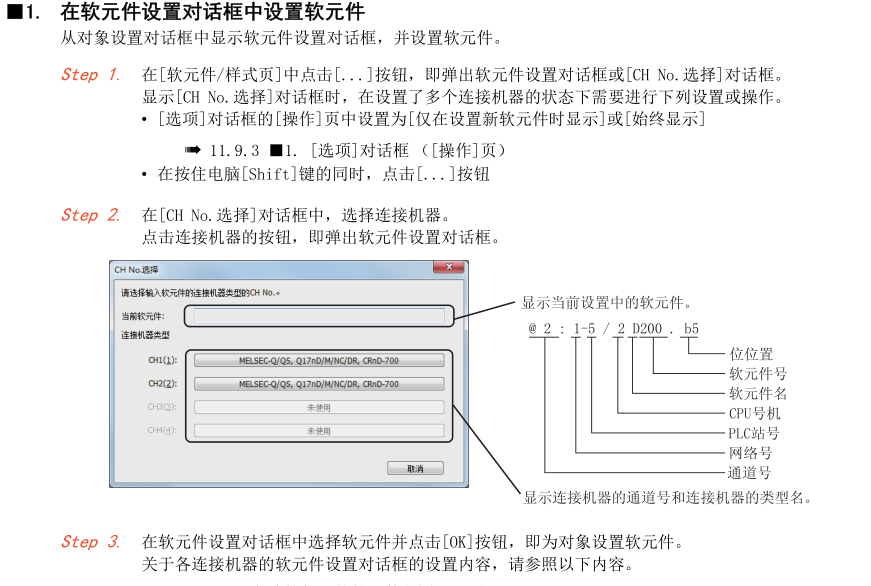

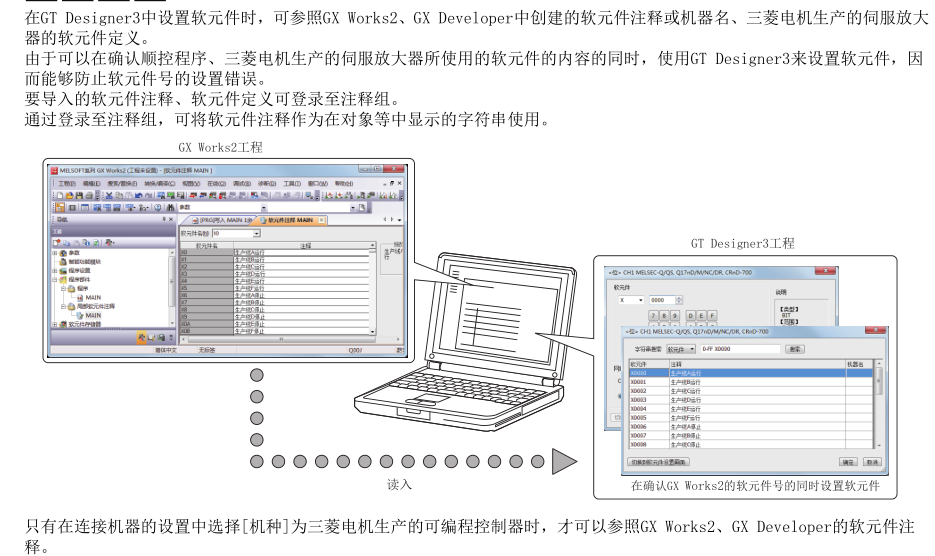

                             第三步：打開 GX WORK2，在GT designer3中導入GX工程里的軟元件，就可以使用定義好的軟元件來做畫面；和plc程序就一一對應上了，是這樣嗎？

引用

引用第3樓aracy123于2021-07-27 14:07發表的  :
三菱的直接PLC連觸摸屏就行了，通訊線插在觸摸屏上，穿透通訊PC就行了

學習了�。∈芤娣藴\!!謝謝��！
