zx1234

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 901 個
工控威望: 1247 點
下載積分: 7724 分
在線時間: 614(小時)
注冊時間: 2012-10-02
最后登錄: 2025-08-15
查看zx1234的主題 / 回貼

樓主發表于: 2021-11-03 21:48

只看樓主 | 小中大

一傳送帶入口及出口各有1個感應器，當入口感應器感應到物體時，傳送帶正轉，碰到出口感應器時傳送帶停止并反轉，碰到入口感應器時傳送帶停止�？此坪唵蔚奈覅s整不出梯形圖，特來論壇請教大家，謝謝！

菜鳥入行

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1378 個
工控威望: 1557 點
下載積分: 3690 分
在線時間: 177(小時)
注冊時間: 2017-09-01
最后登錄: 2024-06-11
查看菜鳥入行的主題 / 回貼

1樓發表于: 2021-11-03 22:22

只看該作者 | 小中大

入口感應器 = X2
出口感應器 = X3

正轉= Y1
反轉= Y2

|X2|---------------[SET Y1]
|X2|---------------[RST Y2]
|X3|---------------[SET Y2]
|X3|---------------[RST Y1]

打個醬油，懂的不多
水平有限，能幫則幫
互相幫助，共同進步

zx1234

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 901 個
工控威望: 1247 點
下載積分: 7724 分
在線時間: 614(小時)
注冊時間: 2012-10-02
最后登錄: 2025-08-15
查看zx1234的主題 / 回貼

2樓發表于: 2021-11-03 22:55

只看該作者 | 小中大

感謝1樓師傅的熱情，但程序在反轉后碰到入板感應器時傳送帶停止后馬上又正轉了，不能滿足要求，還需大神們幫幫忙，謝謝！這是我同事給我的題目，不知道是否能實現，謝謝

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

發送短信
加為好友

精華主題: 8 篇
發帖數量: 9744 個
工控威望: 8644 點
下載積分: 16862 分
在線時間: 5348(小時)
注冊時間: 2006-08-10
最后登錄: 2025-08-28
查看ymmfa的主題 / 回貼

3樓發表于: 2021-11-04 00:43

只看該作者 | 小中大

加個延時就行了

特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水

zx1234

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 901 個
工控威望: 1247 點
下載積分: 7724 分
在線時間: 614(小時)
注冊時間: 2012-10-02
最后登錄: 2025-08-15
查看zx1234的主題 / 回貼

4樓發表于: 2021-11-04 06:54

只看該作者 | 小中大

也就是說反轉后延時停止，但延時不好控制，如果速度變快或變慢時，物件碰到入口感應器時不能停止或還未到入口時便停止了

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 993 個
工控威望: 8896 點
下載積分: 18224 分
在線時間: 950(小時)
注冊時間: 2014-05-23
最后登錄: 2025-08-28
查看anlyl2014的主題 / 回貼

5樓發表于: 2021-11-04 07:46

只看該作者 | 小中大

給個很傳統的啟保停電路你學習

附件：

正反轉.rar (160 K) 下載次數:12

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

崇慶陽光

不懈努力,一切皆有可能...

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 781 個
工控威望: 1511 點
下載積分: 7447 分
在線時間: 160(小時)
注冊時間: 2006-08-10
最后登錄: 2025-08-24
查看崇慶陽光的主題 / 回貼

6樓發表于: 2021-11-04 09:45

只看該作者 | 小中大

引用
引用樓主zx1234于2021-11-03 21:48發表的工控愛好者請教大家正反轉問題 :
一傳送帶入口及出口各有1個感應器，當入口感應器感應到物體時，傳送帶正轉，碰到出口感應器時傳送帶停止并反轉，碰到入口感應器時傳送帶停止�？此坪唵蔚奈覅s整不出梯形圖，特來論壇請教大家，謝謝！

程序到是好寫，但是用在什么地方呢？

不懈努力,一切皆有可能 ...

gxtmdb82164

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 836 個
工控威望: 1215 點
下載積分: 593 分
在線時間: 676(小時)
注冊時間: 2019-09-22
最后登錄: 2025-08-28
查看gxtmdb82164的主題 / 回貼

7樓發表于: 2021-11-04 09:45

只看該作者 | 小中大

實際上是個停止條件問題,樓主的描述就不夠清楚,導致大家對這個題目都會有不同的理解.

借1L的定義:
入口感應器 = X2
出口感應器 = X3

正轉= Y1
反轉= Y2

按我的理解,實際上是入口處傳感器要觸發兩次,第二次停機,那么這里寫法就多了.
最簡單的,根據傳送帶當前的運動狀態增加條件,不運行的時候X2觸發給正轉Y1,當反轉Y2有的時候再觸發X2要停機.

后面的條件沒有了,也就是結束以后怎么處理,是人工拿掉還是怎么的,一般來說會有一個下降沿,包括上面的觸發也是上升沿的方式去處理,這樣程序也還算簡單.

zx1234

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 901 個
工控威望: 1247 點
下載積分: 7724 分
在線時間: 614(小時)
注冊時間: 2012-10-02
最后登錄: 2025-08-15
查看zx1234的主題 / 回貼

8樓發表于: 2021-11-04 10:33

只看該作者 | 小中大

物件放在入口時，Ⅹ2導通，丫1正轉運行后，物件此時已離開了，此時x2沒有信號了，當物件運行碰到出口感應器X3時，x3導通后丫1停止，丫2反轉運行，反轉運行后，物件往入口方向運行，此時X3沒有信號了，當物件反轉運行碰到入口感應器x2時，觸發丫2反轉停止，當工人取出物件后，X2沒有信號了。這是一個動作過程。廠里機器有這個動作，所以想學習人家是怎么實現的。謝謝大家！

ljb6688

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1900 個
工控威望: 2052 點
下載積分: 117261 分
在線時間: 2036(小時)
注冊時間: 2009-12-08
最后登錄: 2025-08-28
查看ljb6688的主題 / 回貼

9樓發表于: 2021-11-04 11:10

只看該作者 | 小中大

程序加延時停止，機構加極限位置保護，防止工件沖出傳送帶

電氣自動化，智能化控制，數據遠傳采集。工控元件代理，機器人附件

菜鳥入行

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1378 個
工控威望: 1557 點
下載積分: 3690 分
在線時間: 177(小時)
注冊時間: 2017-09-01
最后登錄: 2024-06-11
查看菜鳥入行的主題 / 回貼

10樓發表于: 2021-11-04 11:33

只看該作者 | 小中大

引用
引用第8樓zx1234于2021-11-04 10:33發表的 :
物件放在入口時，Ⅹ2導通，丫1正轉運行后，物件此時已離開了，此時x2沒有信號了，當物件運行碰到出口感應器X3時，x3導通后丫1停止，丫2反轉運行，反轉運行后，物件往入口方向運行，此時X3沒有信號了，當物件反轉運行碰到入口感應器x2時，觸發丫2反轉停止，當工人取出物件后，X2沒有信號了。這是一個動作過程。廠里機器有這個動作，所以想學習人家是怎么實現的。謝謝大家！

這個用步地梯形圖來做吧。
不同情況的正反轉不一樣的。這就我們常說的工藝流程。

X2觸發S1
在S1中X3又觸發S2
S2中X2又觸發S3
以此類推
這樣的好處是在一個S中，你只等待一種X信號，多余的X沒影響
另外Y1 Y2最好用SET 和RST

打個醬油，懂的不多
水平有限，能幫則幫
互相幫助，共同進步

光明左使

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 148 個
工控威望: 1045 點
下載積分: 7091 分
在線時間: 91(小時)
注冊時間: 2019-07-27
最后登錄: 2024-11-19
查看光明左使的主題 / 回貼

11樓發表于: 2021-11-04 11:37

只看該作者 | 小中大

圖片：

引用
引用第8樓zx1234于2021-11-04 10:33發表的 :
物件放在入口時，Ⅹ2導通，丫1正轉運行后，物件此時已離開了，此時x2沒有信號了，當物件運行碰到出口感應器X3時，x3導通后丫1停止，丫2反轉運行，反轉運行后，物件往入口方向運行，此時X3沒有信號了，當物件反轉運行碰到入口感應器x2時，觸發丫2反轉停止，當工人取出物件后，X2沒有信號了。這是一個動作過程。廠里機器有這個動作，所以想學習人家是怎么實現的。謝謝大家！

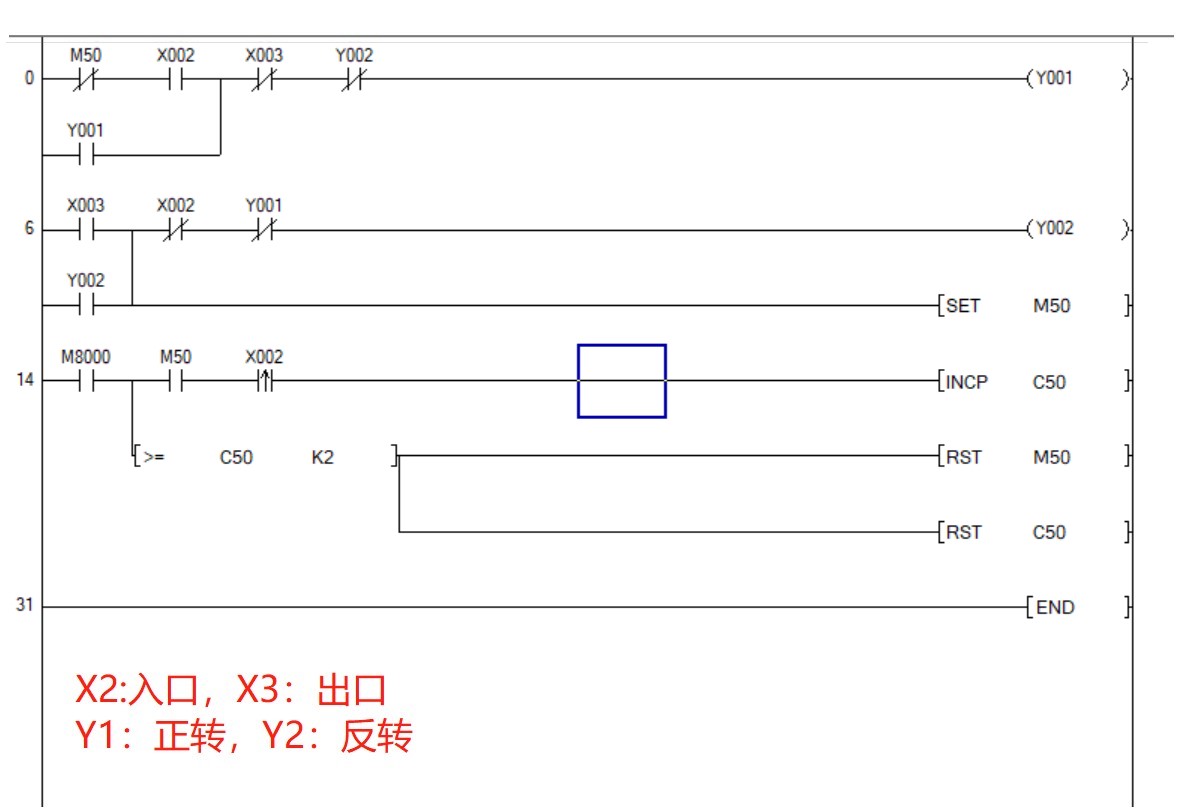

附圖僅針對描述的正常運轉流程，供參考。
如正轉、反轉切換時是否需要延時間隔，物件在傳送到一半時是否有人為停止、取走的情況，及停機警報等異常情況時，根據實際設備情況在程序條件中要增加防呆互鎖復歸等。
