第一次使用Q170MCPU，是PLC與運動控制CPU集成那種，用三菱WORKS2可以跟PLC通訊，多CPU那里選1，可以通訊，而要設置運動CPU時，選2，用MT軟件也可以上下載程序；現在的問題是威綸通屏那里如何設置呢，看連線說明，要設網絡號，站號，都設了也無法通訊，前一個項目用的是03UDECPU跟威綸通的屏是可以用的，煩請高手指教，謝謝！

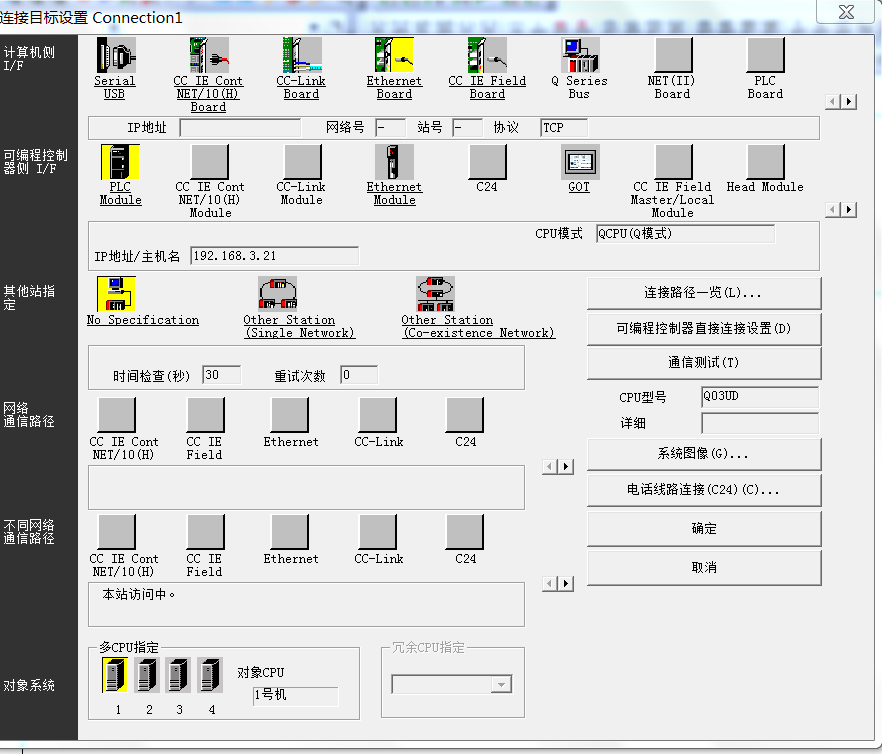

三菱連線；屏設置圖

感謝威綸的工作人員指導，雖然沒達到我的要求，但是，終于能連線，下面講講要點

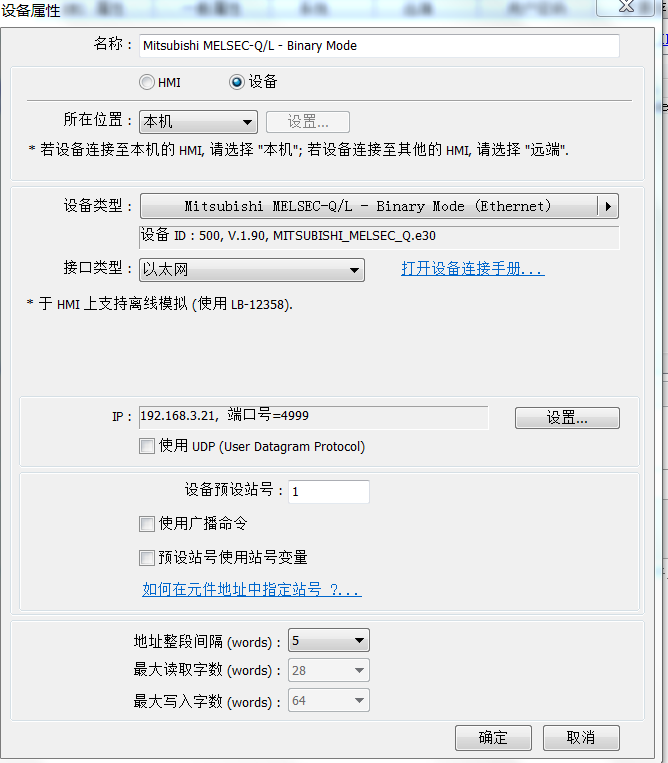

威綸這邊，選三菱Q 以太網，默認255就可以，見圖；

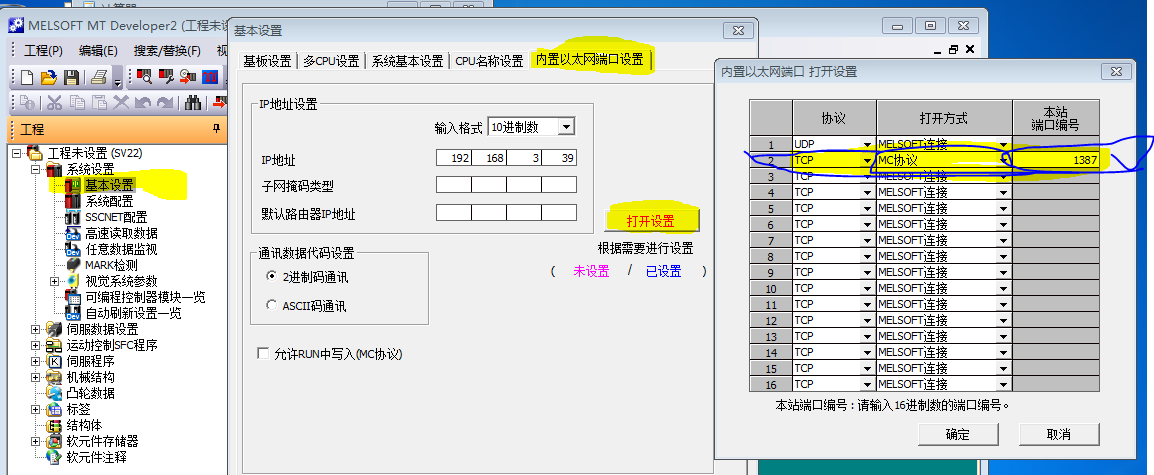

三菱運動模塊才有以太網口，打開MT,按圖設置，注意的是端口是16進制，1387才是威綸的4999，10進制；
人機連接的是運動模塊，不是內置的PLC.

太感謝了，我感覺試一試

不過好像沒成，大佬我的是Q6UDV，也是和威倫的屏，大佬教一下

謝謝分享
