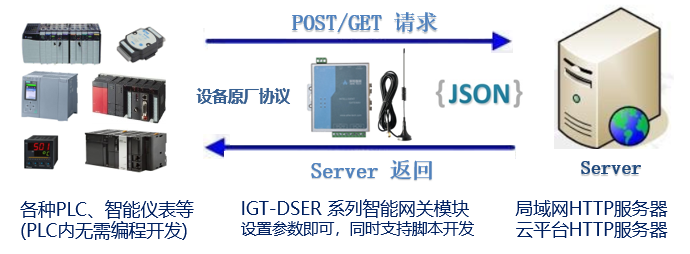

智能網關IGT-DSER集成了多種PLC的原廠協議，方便實現各種PLC與服務端之間的HTTP協議通訊，通過網關的參數配置軟件綁定JSON文件的字段與PLC寄存器地址，配置URL，即可通過POST/GET命令，將JSON文件提交給HTTP的服務端； 如果服務端有返回的JSON，網關進行解析后將數據寫入到PLC，實現PLC與HTTP服務端雙向通訊。

        網關支持多種工作模式：周期模式是按設置的周期時間提交POST請求和解析返回的文件；觸發模式可配置一個或多個觸發條件，網關根據觸發條件的數據變化進行JSON文件提交。

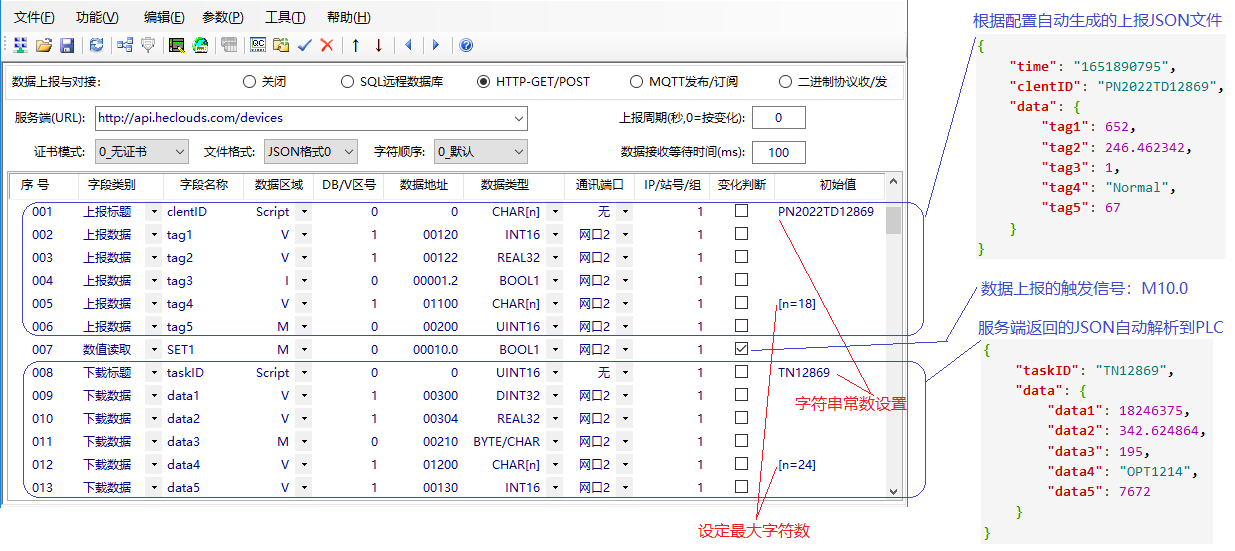

        這個案例里是西門子S7-200 Smart系列的PLC，IP地址為192.168.1.100，采用觸發模式，分多組提交POST請求，服務端返回的數據需要解析后寫入到PLC寄存器。運行網關的參數配置軟件(在附件中)，按照用戶手冊配置網絡參數，通過PING方法(工具->查找設備/PING)檢查網絡連接，如果網絡正常即可進行數據配置測試，以下是配置表(功能->數據上報與對接)：



        參數下載到網關模塊內('參數'->'參數寫入到網關')，重啟網關('工具'->'重啟網關')模塊后，網關即進入工作狀態。可以通過'參數'->'從網關讀取參數'，網關的工作狀態會顯示在信息欄，如果有異常，可通過'工具'->'網關數據監控'查看異常的數據，找到原因后修改配置參數，重新下載運行。

        網關模塊也支持邊緣計算，可以將數據進行預處理后上報和下載，也方便實現各種非標協議的通訊，具體可查看網關的腳本手冊。
        智能網關集成了多種PLC協議，以下是常用的PLC類型：
        ◆ FX:  三菱FX系列PLC                                        ◆ QL:  三菱Q/L/R系列PLC
        ◆ AS:  三菱A系列PLC                                          ◆ OM:  歐姆龍全系列PLC
        ◆ S72S:  西門子S7-200/Smart系列PLC              ◆ S734:  西門子S7-300/400系列PLC
        ◆ S71K:  西門子S7-1200/1500系列PLC              ◆ MBS:  施耐德等Modbus兼容PLC
        ◆ DVP:  臺達、信捷PLC                                      ◆ NAIS:  松下全系列PLC
        ◆ KVS:  基恩士全系列PLC                                   ◆ FTK:  永宏全系列PLC
        ◆ MSK:  LS/LG全系列PLC                                   ◆ KOY:  光洋全系列PLC
        ◆ ABM:  AB MicroLogix系列PLC                          ◆ ABC: AB Compact/Control系列PLC
        ◆ INO:  匯川全系列PLC                                        ◆ GE: GE PAC/PLC系統

詳細案例：https://blog.csdn.net/AutoCtrl/article/details/124609315?spm=1001.2014.3001.5501
軟件下載： PLC通訊智能網關.rar (4248 K) 下载次数:180

如果格式不一樣怎么處理JSON呢？在哪打包文件？

有用，收藏一下。

S7-1200/1500 直接支持此功能

引用

引用第1樓autoctrl于2022-06-13 09:57發表的  :
如果格式不一樣怎么處理JSON呢？在哪打包文件？

埃和智能網關支持的JSON文件格式：



網關支持邊緣計算腳本編程的，通過腳本代碼調用網關的內部函數，方便實現各種復雜格式的JSON打包和解析的。
附件中有腳本手冊，可聯系廠家技術支持要相關案例.
PLC通訊智能網關LUA腳本手冊V1.72.pdf (893 K) 下载次数:20

PLC小白路過一下，在這里學習了

這個IGT-DSER智能網關是HTTP的客戶端還是服務端？

引用

引用第6樓一心工控于2022-10-24 11:33發表的  :
這個IGT-DSER智能網關是HTTP的客戶端還是服務端？

服務端和客戶端都可以的，通過參數配置軟件選擇即可；



廣告文章而已。

有用，收藏一下。
