直接網線焊接到板上

引用

引用第12樓kuangjuncai8于2022-08-25 12:16發表的  :
直接網線焊接到板上

  你之前有沒有使用過這招，不敢嘗試，怕燒了

穩妥起見,就找個壞的Q03之類的帶網口的模塊,(就是CPU模塊壞了,網口幾乎很少壞的),拆件修復吧.

引用

引用第14樓guochunyi于2022-08-26 07:45發表的  :
穩妥起見,就找個壞的Q03之類的帶網口的模塊,(就是CPU模塊壞了,網口幾乎很少壞的),拆件修復吧.

好的，謝謝版主!  我在網上二手市場看看有沒壞的，收一個回來！

引用

引用第10樓qq123712326于2022-08-25 08:51發表的  :
參數如圖所示：

確認是含變壓器的型號,可以上立創商城搜RJ45找一下,UDE這個牌子也是有的,型號前綴是RB1,但是一模一樣型號的沒找到,三菱這種大廠可能用的是自己定義的零部件編碼,但是封裝一樣的接插件是肯定有的.

因?yàn)槭菐ё儔浩鞯?所以這個座子后面直接連接的就是PCB上的內部電路,可能是直接到芯片的,背面的8腳芯片有可能是ESD保護器件

更多的信息沒有了,這個需要搞電子設計,或者搞電子維修的人去搞,其實很簡單~

引用

引用第16樓gxtmdb82164于2022-08-26 16:10發表的  :


確認是含變壓器的型號,可以上立創商城搜RJ45找一下,UDE這個牌子也是有的,型號前綴是RB1,但是一模一樣型號的沒找到,三菱這種大廠可能用的是自己定義的零部件編碼,但是封裝一樣的接插件是肯定有的.

因?yàn)槭菐ё儔浩鞯?所以這個座子后面直接連接的就是PCB上的內部電路,可能是直接到芯片的,背面的8腳芯片有可能是ESD保護器件
.......

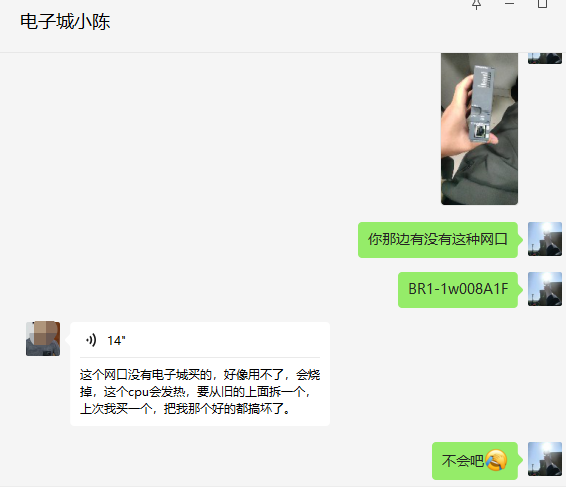

  我朋友就是在電子城開店的，專修變頻器，各種控制器的結果.....

沒有6針的接口了 找個轉以太網的模塊
