樓主發表于: 2023-01-28 11:21

只看樓主 | 小中大

S7-200PLC,編碼器采用AB輸入，旋轉一圈600個脈沖，采用高速計數器HSC0，模式10，為什么高速計數器HC0讀取的脈沖數，有時正常，大多數都不正常？突然大很多？正常時編碼器轉一圈讀出的值是600，不正常時編碼器轉一圈讀出的脈沖能達到幾千。

你畫的彩虹

世間美好與你環環相扣

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 211 個
工控威望: 593 點
下載積分: 457 分
在線時間: 173(小時)
注冊時間: 2021-08-10
最后登錄: 2026-03-02
查看你畫的彩虹的主題 / 回貼

1樓發表于: 2023-01-28 11:42

只看該作者 | 小中大

電磁干擾或編碼器損壞

有問題互相談論備注工控人家園愿世間美好與你環環相扣

cjtdzzy

活到老，學到老

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 300 個
工控威望: 424 點
下載積分: 1592 分
在線時間: 196(小時)
注冊時間: 2019-05-07
最后登錄: 2026-02-25
查看cjtdzzy的主題 / 回貼

2樓發表于: 2023-01-28 15:20

只看該作者 | 小中大

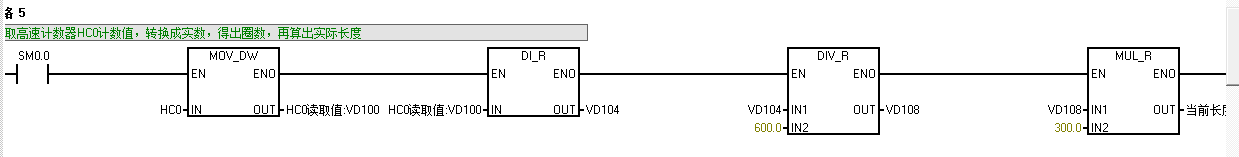

圖片：

感覺不是電磁干擾或編碼器損壞

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2919 個
工控威望: 4631 點
下載積分: 231616 分
在線時間: 3370(小時)
注冊時間: 2008-02-22
最后登錄: 2026-03-03
查看二手工控電器的主題 / 回貼

3樓發表于: 2023-01-28 17:32

只看該作者 | 小中大

把你那接線方法發圖看看

熱烈歡迎光臨工控自動化小店！
銷售二手拆機工控商品，多類型品牌I0接線端子臺、PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊。
http://shop115113109.taobao.com/index.htm 或者淘寶網搜索：來電科技自動化網上店

cjtdzzy

活到老，學到老

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 300 個
工控威望: 424 點
下載積分: 1592 分
在線時間: 196(小時)
注冊時間: 2019-05-07
最后登錄: 2026-02-25
查看cjtdzzy的主題 / 回貼

4樓發表于: 2023-01-28 18:11

只看該作者 | 小中大

編碼器棕24V+，藍24v-，白I0.0，黑I0.1。只不過白和黑線經過了一個轉換開關到了PLC

zhangqi_1234

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 343 個
工控威望: 494 點
下載積分: 4213 分
在線時間: 252(小時)
注冊時間: 2013-03-22
最后登錄: 2026-02-05
查看zhangqi_1234的主題 / 回貼

5樓發表于: 2023-01-28 23:11

只看該作者 | 小中大

那個轉換開關是不是把脈沖電壓轉換成集電極開路輸出脈沖？如果是，就要判斷轉換開關是否出問題，判斷的方法就是用示波器觀測編碼器和轉換開關的輸出波形，兩者如果不相同，就是轉換開關的問題，兩者如果相同，說明硬件電路沒問題，問題出現程序上。

cjtdzzy

活到老，學到老

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 300 個
工控威望: 424 點
下載積分: 1592 分
在線時間: 196(小時)
注冊時間: 2019-05-07
最后登錄: 2026-02-25
查看cjtdzzy的主題 / 回貼

6樓發表于: 2023-01-29 09:51

只看該作者 | 小中大

編碼器是歐姆龍E6B2-CWZ6C,集電極開路輸出的，轉換開關絕對沒問題

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2919 個
工控威望: 4631 點
下載積分: 231616 分
在線時間: 3370(小時)
注冊時間: 2008-02-22
最后登錄: 2026-03-03
查看二手工控電器的主題 / 回貼

7樓發表于: 2023-01-29 10:15

只看該作者 | 小中大

PNP和NPN沒搞清楚吧

熱烈歡迎光臨工控自動化小店！
銷售二手拆機工控商品，多類型品牌I0接線端子臺、PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊。
http://shop115113109.taobao.com/index.htm 或者淘寶網搜索：來電科技自動化網上店

cjtdzzy

活到老，學到老

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 300 個
工控威望: 424 點
下載積分: 1592 分
在線時間: 196(小時)
注冊時間: 2019-05-07
最后登錄: 2026-02-25
查看cjtdzzy的主題 / 回貼

8樓發表于: 2023-01-29 17:33

只看該作者 | 小中大

這個是國產仿制品，詢問賣家說，芯片問題，唉！還是買個SMART200吧，已拍下一個ST30

zhangqi_1234

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 343 個
工控威望: 494 點
下載積分: 4213 分
在線時間: 252(小時)
注冊時間: 2013-03-22
最后登錄: 2026-02-05
查看zhangqi_1234的主題 / 回貼

9樓發表于: 2023-01-30 08:58

只看該作者 | 小中大

引用
引用第6樓cjtdzzy于2023-01-29 09:51發表的 :
編碼器是歐姆龍E6B2-CWZ6C,集電極開路輸出的，轉換開關絕對沒問題

沒有使用儀器進行詳細觀測和長時間使用，最好不要斷定。曾經使用過一款模塊，使用時間不長沒問題，時間一長無輸出指令時出現傳動機構蠕動，用儀器觀測發現無輸出指令時輸出信號并不等于零，同時發現在頻率很高時有丟失脈沖現象

seafar

目前C#

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 627 個
工控威望: 767 點
下載積分: 2104 分
在線時間: 595(小時)
注冊時間: 2018-03-23
最后登錄: 2025-06-10
查看seafar的主題 / 回貼

10樓發表于: 2023-01-30 10:41

只看該作者 | 小中大

Z相，編碼值溢出
