很老的機器上下載下來的，黃色部分看不到，一開始以為是節點不對，選用其他節點也不行，用gx developer讀出也一樣，維修時監控一下查障，大神們有什么好方法和建議的，不想重新寫太花時間理清邏輯，我的習慣PLC從來不加密，那怕是幾千上萬步的
000.rar (185 K) 下载次数:47

轉換錯誤背景

有可能是長時間斷電導致丟失

轉到文本語言看看有沒有程序。三菱的一段寫太長了是會這樣。
松下FP-X0,遇到過，程序不合理無法繪制。感嘆號。也是看不過程序。就是一段馬達定位的程序。

程序被加密了。

估計是PLC程序被加密了,你破解上傳后就這樣了，檢查一下結構語法！

轉成語句表看看

遇見過，不是程序加密，應該是原來程序的版本太低，上載時有的語句沒轉換成功。

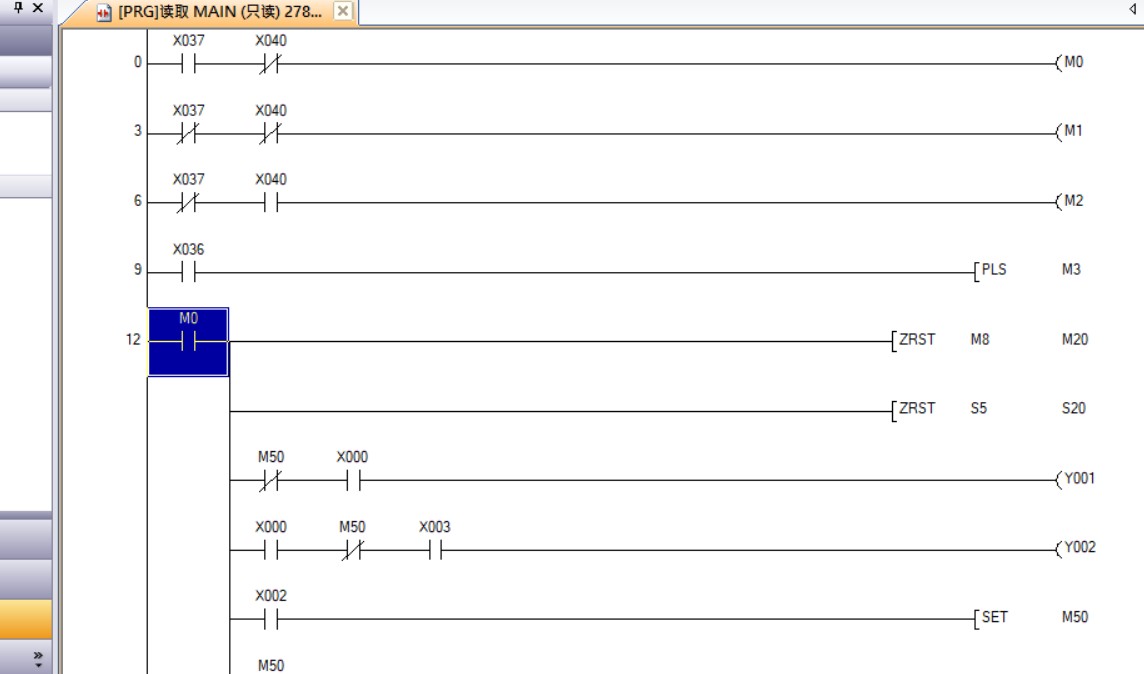

黃色程序，自己看
LD    M0
MPS
ZRST    M8
    M20
ZRST    S5
    S20
ANI    M50
AND    X000
OUT    Y001
MRD
AND    X000
ANI    M50
AND    X003
OUT    Y002
MRD
AND    X002
SET    M50
MRD
AND    M50
OUT    Y000
MRD
AND    X001
RST    M50
MRD
ANI    M51
AND    X004
OUT    Y004
MRD
AND    X004
ANI    M51
AND    X007
OUT    Y005
MRD
AND    X006
SET    M51
MRD
AND    M51
OUT    Y003
MRD
AND    X005
RST    M51
MRD
ANI    M52
AND    X010
OUT    Y007
MRD
AND    X010
ANI    M52
AND    X013
OUT    Y010
MRD
AND    X012
SET    M52
MRD
AND    M52
OUT    Y006
MRD
AND    X011
RST    M52
MRD
ANI    M53
AND    X014
OUT    Y012
OUT    Y015
MRD
AND    X014
ANI    M53
AND    X017
OUT    Y013
MRD
AND    X016
SET    M53
MRD
AND    M53
OUT    Y011
OUT    Y014
MRD
AND    X015
RST    M53
MRD
AND    X020
RST    M53
MRD
AND    X021
RST    M53
MRD
ANI    M54
AND    X022
OUT    Y017
OUT    Y025
MRD
AND    X022
ANI    M54
AND    X024
OUT    Y020
MRD
AND    X025
SET    M54
MRD
AND    M54
OUT    Y026
OUT    Y016
MRD
AND    X023
RST    M54
MRD
AND    X034
ANI    X035
RST    M54
MRD
ANI    X034
AND    X035
RST    M54
MRD
AND    X026
ANI    X030
ANI    X027
OUT    Y022
MRD
AND    X027
ANI    X031
ANI    X026
OUT    Y021
MRD
MRD
AND    X032
ANI    X041
ANI    X033
OUT    Y024
MPP
ANI    X032
AND    X033
OUT    Y023

我可以處理
