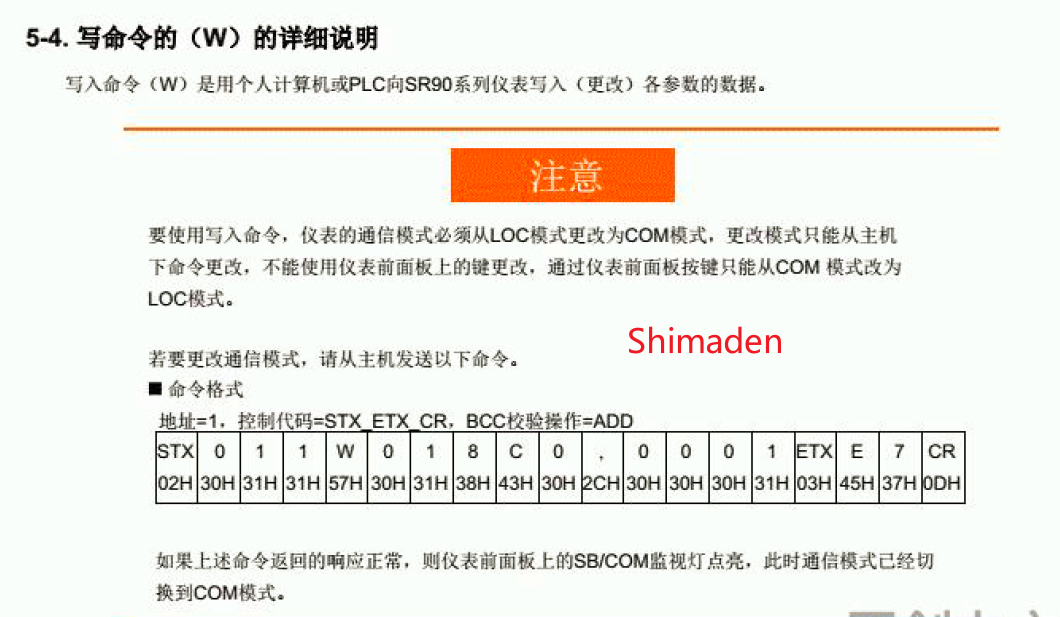

圖上的命令是島電SR93改通信模式的，用串口調試助手搞了一晚上不行，

引用

引用樓主key9lx于2024-03-25 23:46發表的 大哥們，這個條命令怎么執行， :
圖上的命令是島電SR93改通信模式的，用串口調試助手搞了一晚上不行，

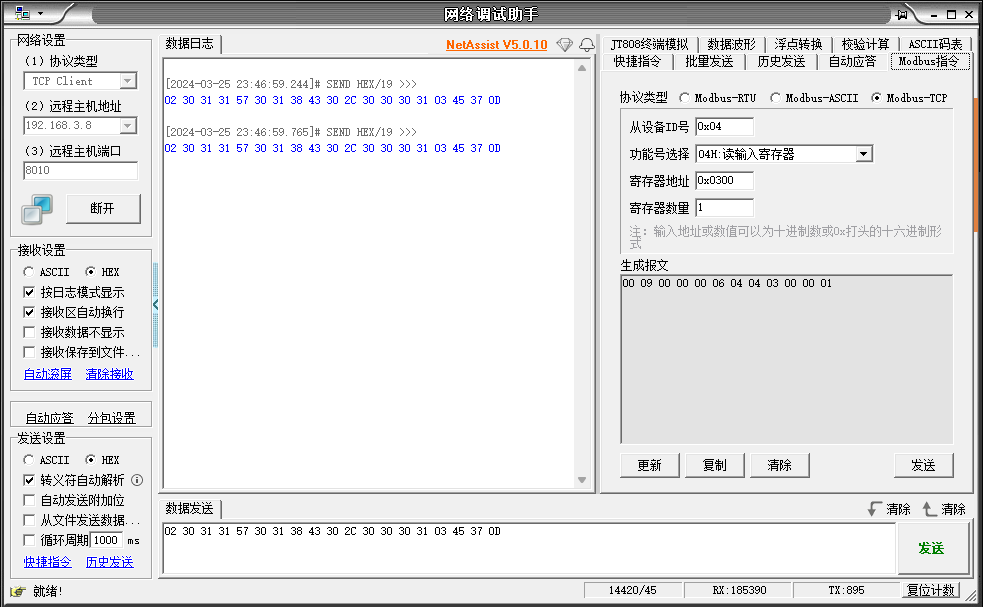

這是我再串口助手里的圖片

各位早上好啊

你這個工具我沒用過。右邊  MODBUS-TCP  功能號  4 讀輸入寄存器
這里有影響沒？
他這個應該是要無協議情況下發送這些代碼。
HEX試了不行可以再試下ASCII

演示的地址是1，實際設備的地址是不是1？

引用

引用第4樓李奕龍于2024-03-26 10:18發表的  :
演示的地址是1，實際設備的地址是不是1？

是1

引用

引用第3樓菜鳥入行于2024-03-26 10:12發表的  :
你這個工具我沒用過。右邊  MODBUS-TCP  功能號  4 讀輸入寄存器
這里有影響沒？
他這個應該是要無協議情況下發送這些代碼。
HEX試了不行可以再試下ASCII

右邊那個可以不看，因?yàn)槲野l(fā)送的內容不是用那邊的

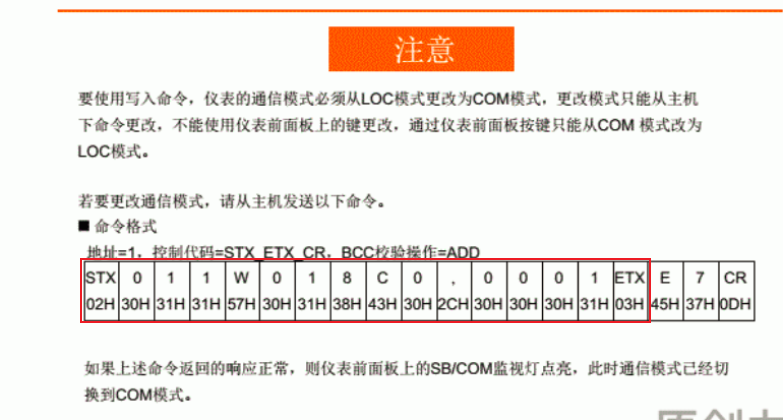

我看你用的時Socket通信，一般Socket通信是不需要校驗的，串口通信才需要，可以試一下"02 30 31 31 57 30 31 38 43 30 2c 30 30 30 31 03"，不要校驗試試看，STX和ETX一般常用作Socket通信的開始和結束


還有可以發一下完整的說明書看一下，可能有些通信的細節沒有注意到的

引用

引用第7樓李奕龍于2024-03-28 09:15發表的  :
我看你用的時Socket通信，一般Socket通信是不需要校驗的，串口通信才需要，可以試一下"02 30 31 31 57 30 31 38 43 30 2c 30 30 30 31 03"，不要校驗試試看，STX和ETX一般常用作Socket通信的開始和結束 [attachment=297286]  [attachment=297287]
還有可以發一下完整的說明書看一下，可能有些通信的細節沒有注意到的

這個時候源技術文件

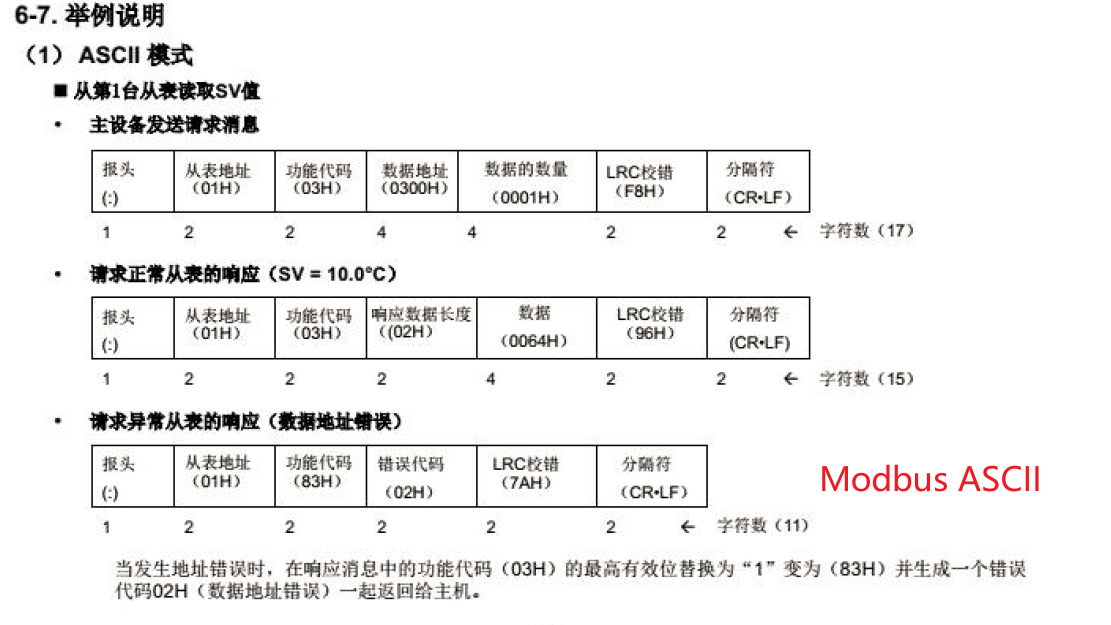

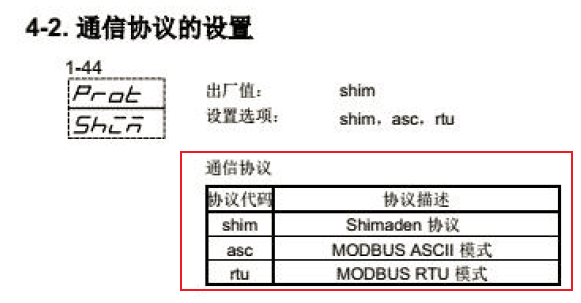

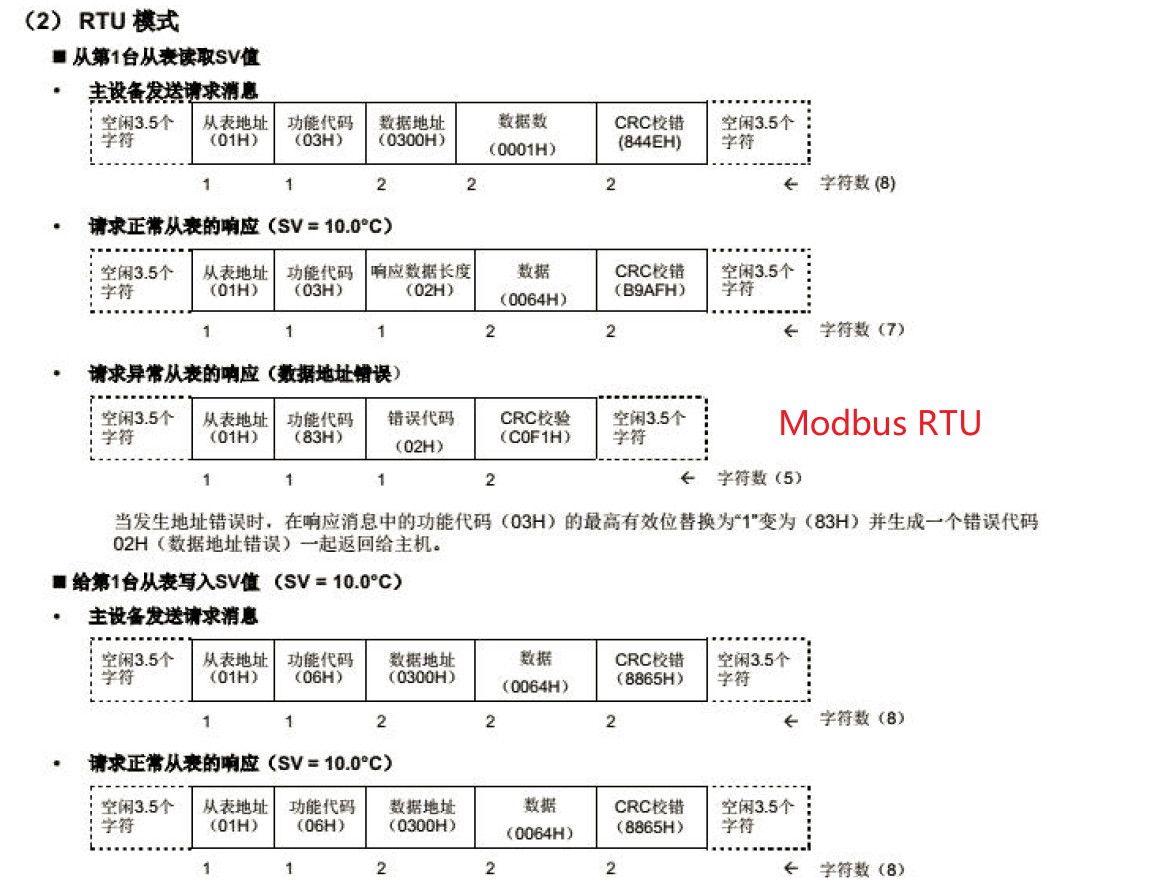

看了一下手冊，發現你用錯了軟件，這個網絡調試助手是專門調試Socket的，島電SR90只支持串口通訊，有3種協議可以使用：島電自有協議（Shimaden）、Modbus-RTU、Modbus-ASCII，建議使用Modbus-RTU或Modbus-ASCII，基本上的PLC都支持

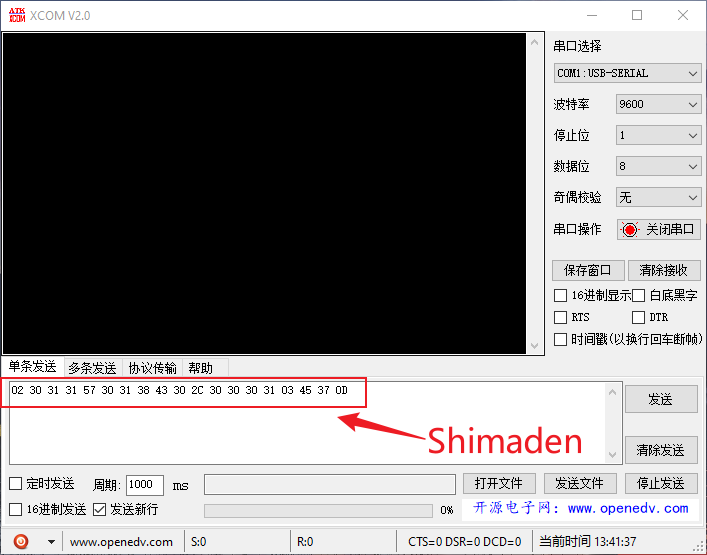

需要測試Shimaden的話可以選擇串口軟件XCOM來測試，可以準備一個USB轉RS485線，將設備連接到電腦，然后發送數據到設備




需要測試Modbus-ASCII或者M(jìn)obus_RTU的話可以選擇Modus Poll來測試，可以準備一個USB轉RS485線，將設備連接到電腦，然后發送數據到設備






注意，測試前要確認軟件的串口設置跟設備的串口設置是否一致，例如站號、波特率、奇偶校驗等等要一致



這是XCOM和Modbus POLL軟件，Modbus POLL的破解碼網上隨便搜一個填進去就可以了
[upload=1]
[upload=2]

引用

引用第9樓李奕龍于2024-03-28 14:05發表的  :
看了一下手冊，發現你用錯了軟件，這個網絡調試助手是專門調試Socket的，島電SR90只支持串口通訊，有3種協議可以使用：島電自有協議（Shimaden）、Modbus-RTU、Modbus-ASCII，建議使用Modbus-RTU或Modbus-ASCII，基本上的PLC都支持
[attachment=297305]
需要測試Shimaden的話可以選擇串口軟件XCOM來測試，可以準備一個USB轉RS485線，將設備連接到電腦，然后發送數據到設備
[attachment=297306]
[attachment=297307]
.......

非常感謝老哥， 我按您的提示走一遍
