【記錄貼】前段時間做了個三菱Q系列的重量PID控制的程序，發現網上關于Q系列的PID資料很少，大部分都是FX系列的，本人也是看了手冊等資料后寫出來的，總結一下避免以后踩坑。此程序案例為一邊進料一邊出料的系統，重量傳感器接到Q64AD模塊，Q64DA模塊為模擬量輸出4-20ma控制變頻器的轉速。plc進行重量PID計算，實時控制進料變頻器的轉速?gòu)亩�控制進料的快慢，使重量恒定在設定值。
·重新整理后把PID部分程序單獨截了出來，做成了標準的PID案例程序，方便以后參考復制使用，Q/L系列PLC都適用。
·三菱Q系列的PID有2種方法實現。

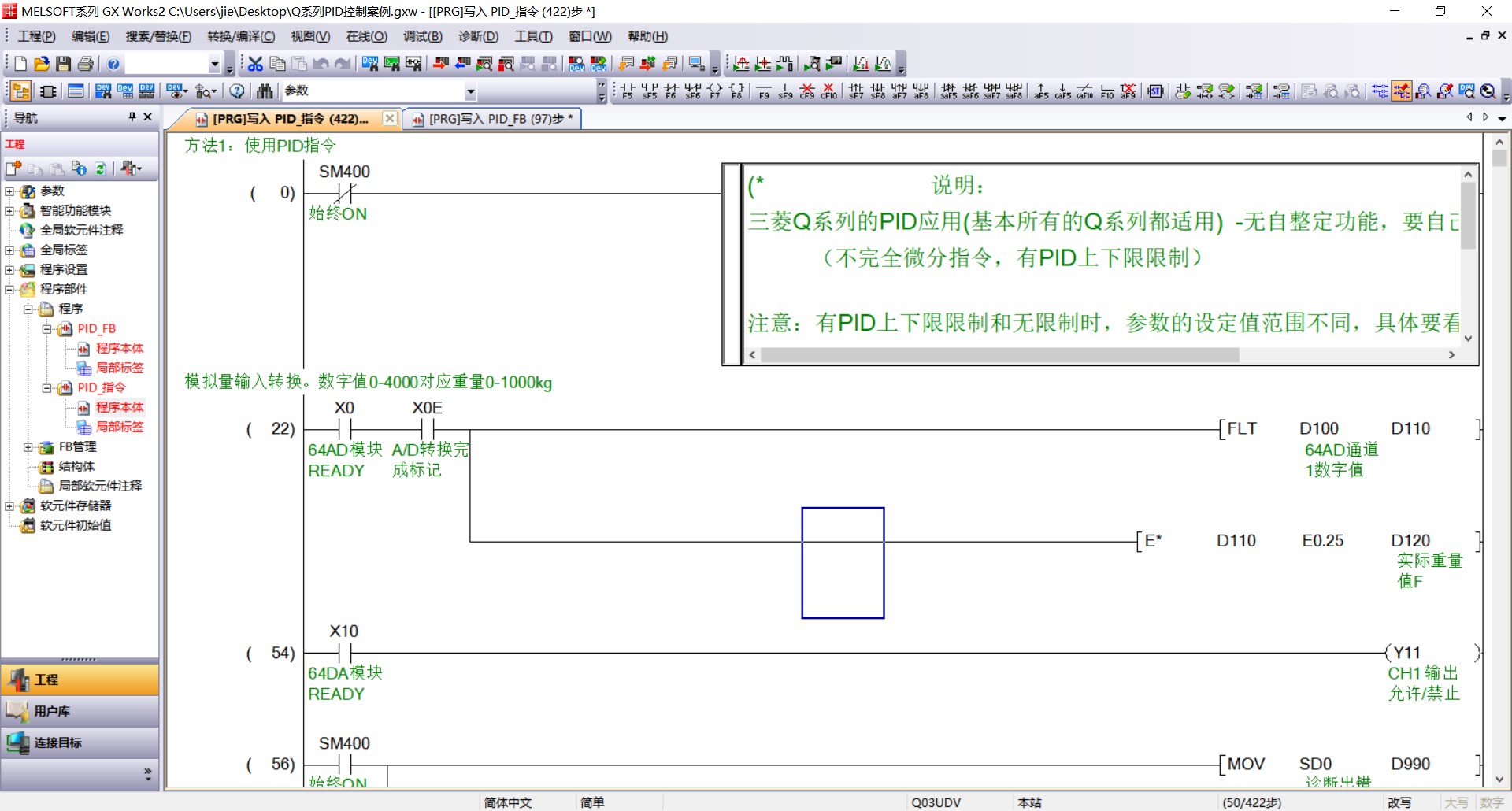

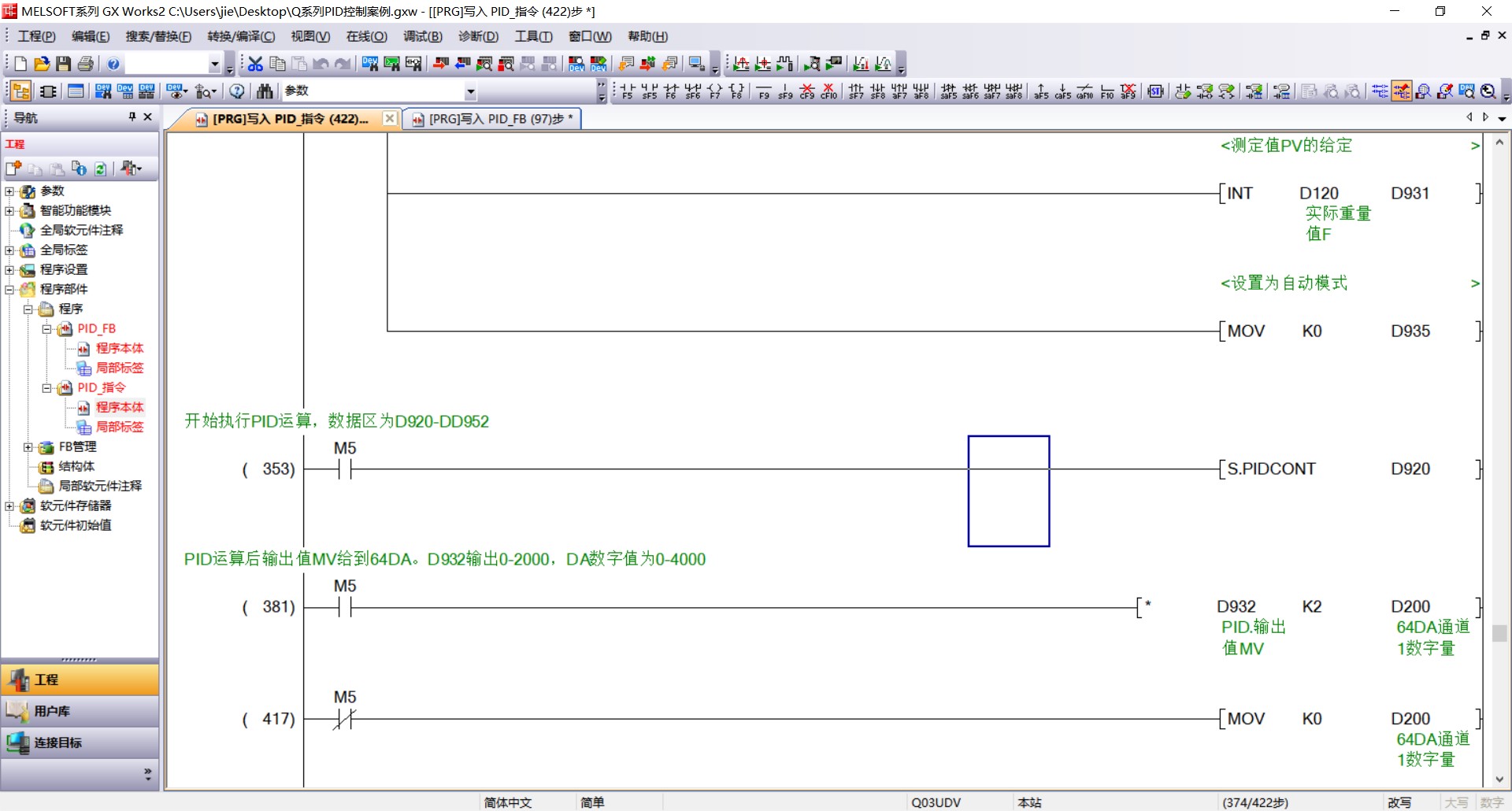

方法1：使用S.PIDCONT 指令，要寫的參數比較多，程序很占行數，需要熟讀手冊了解各個參數。基本所有的Q系列都適用，但是無自整定功能，要自己設定pid參數。

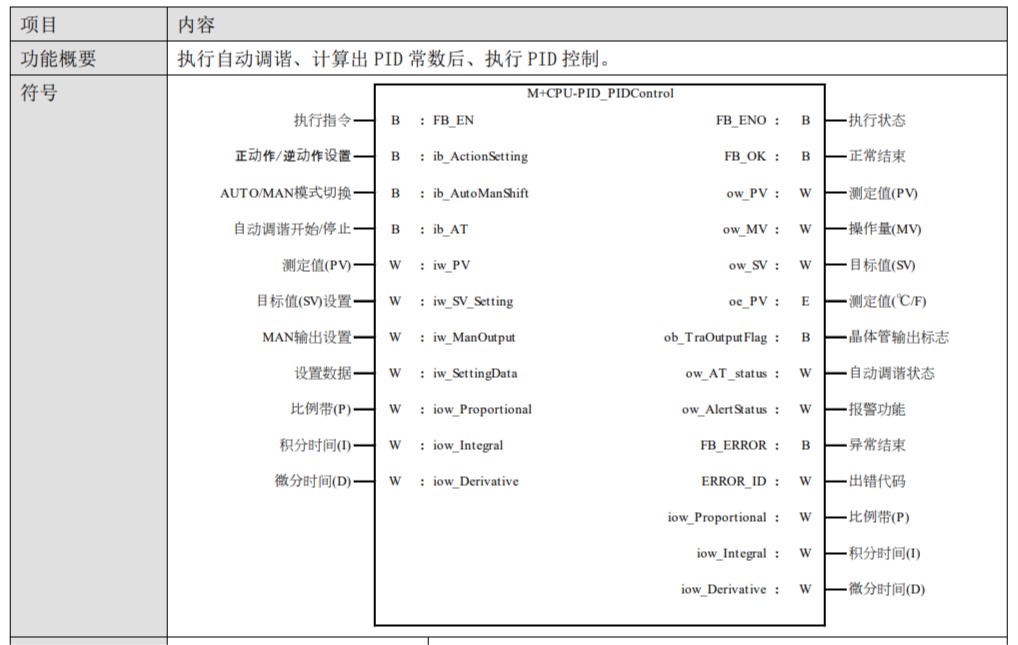

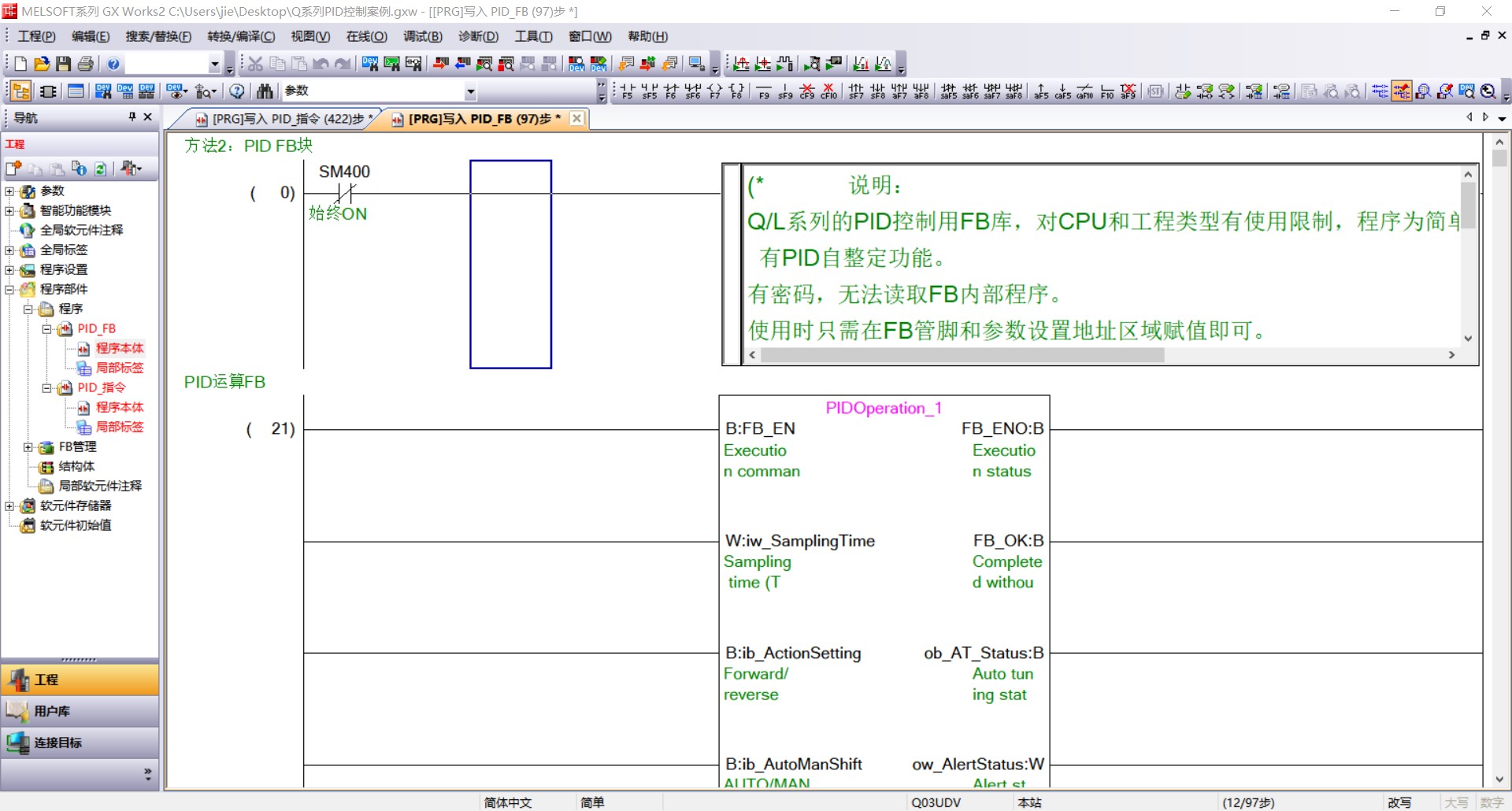

方法2：使用PID FB。此FB為官方出版的，使用時只需在FB管腳和參數設置地址區域賦值即可，方便重復調用，有PID參數自整定功能，也有完整的手冊說明。但是對CPU和工程類型有使用限制，程序?yàn)楹?jiǎn)單工程和使用標簽，QnUDV系列PLC才能使用。
·做完感覺三菱的PID確實難用，做個PID要寫好幾百步程序，出現錯誤還不好排查，也沒有調試面板不好調試。反觀西門子的直接使用向?qū)В�一個FB搞定，還很方便調試。
連FX3U都有PID自整定了，更高端的Q系列居然沒有，程序也比FX的復雜羅嗦，也不知道怎么想的。

牛逼   求程序?qū)W習下

我也是懵，Q系列PID居然比FX系列復雜麻煩

學習下

你這有現成的FB和指令了還嫌麻煩？我調過一個臺灣人的程序，早期三菱A系列搬過來的程序，全是自己寫的FB，用PID原理硬寫的收放卷程序啊，調死人，最后我放棄了，能力有限，調不好，搞了半個月。實在沒辦法了，買了張力控制器，三天搞定。但凡他能用現成的指令或者三菱發布的FB我都有信心調好，他自己寫的，我真沒底，程序讀起來都吃力。

感謝你的資料，正在學習pid控制。

有三菱Q系列 PID的FB說明書沒有？

我早已放棄三菱的所有PLC了，現在都是歐姆龍NX/NJ 或者匯川 或者西門子，其他PLC一概全不搞了，能走總線的全都是總線。

引用

引用第7樓syhfchyn于2024-07-05 16:07發表的  :
有三菱Q系列 PID的FB說明書沒有？

有的

搞個說明書看看讓大伙學習學習呀

Q pid手冊

有樣例程序嗎
