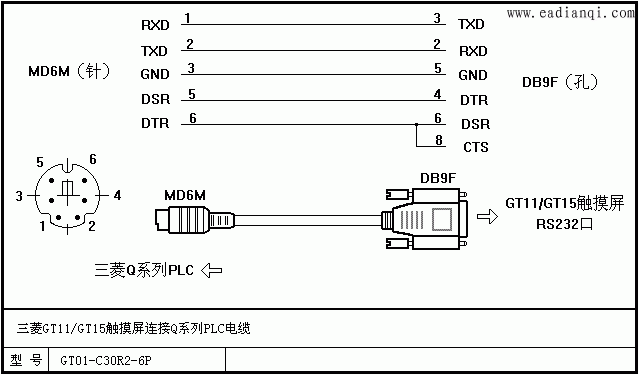

最近，我在維修一條舊的電鍍線，用到TS1100SI的屏，為了分析PLC程序而不影響生產，買了個新屏在辦公室與QPLC通訊，生產線用的是Q02,而我手上有Q01,Q03,Q06等等CPU作測試；通訊線纜買的，串口線纜，用三菱屏COM口是可以跟PLC通訊，證明線纜沒問題，現在的問題是：怎么搞都通訊不上；請高手指點，謝謝！

屏的引腳定義不一樣啊

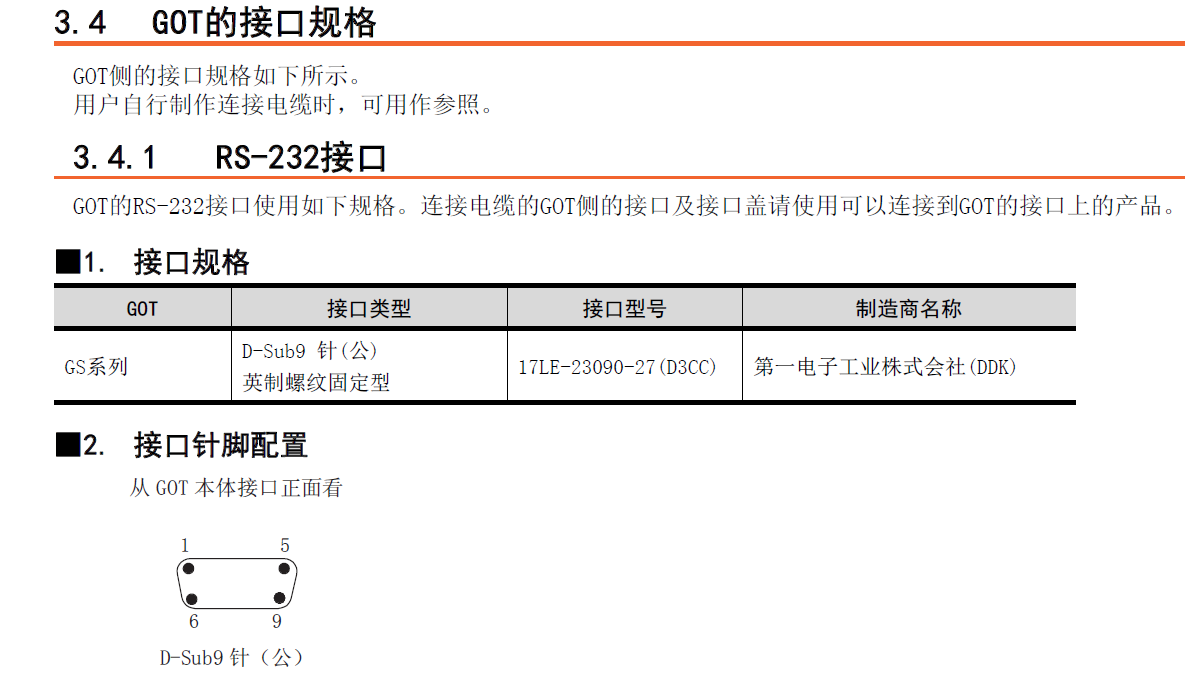

比對一下GS屏,和TS1100S屏的COM口,沒看到有哪些差別;
都是接235,都是公頭

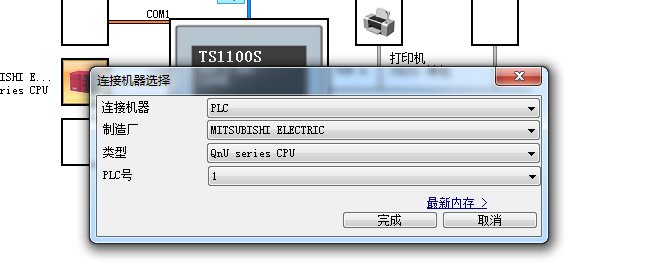

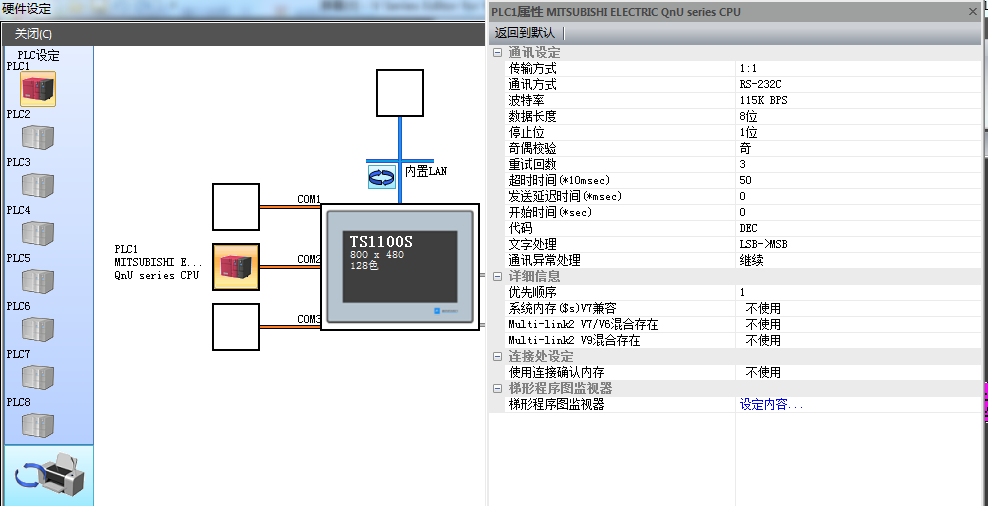

連線 通訊參數都正確了

串口電纜能讓三菱的屏和PLC通訊,不代表其在富士上就是正確的。

你換一條TS與三菱Q系列的通訊線就能通訊上了，用你目前的線哪怕連到富士電機倒閉都不會聯得上的。

Good Luck~

針腳定義和V8這些一樣不

成品線就不要自己做了，自找麻煩

引用

引用第4樓cvlsam于2024-08-12 09:01發表的  :
串口電纜能讓三菱的屏和PLC通訊,不代表其在富士上就是正確的。

你換一條TS與三菱Q系列的通訊線就能通訊上了，用你目前的線哪怕連到富士電機倒閉都不會聯得上的。

Good Luck~

感謝!
我搜索不到"TS與三菱Q系列的通訊線"能否提供更詳細的型號,或者接線圖

某寶找到了,25元/條,再次謝謝
