各位朋友大家好！我們有幾個控制柜內的部分薄片交流繼電器受感應電的影響，無辜吸合和有時不能釋放，用萬用表測量感應電高達90多伏，通過把多余的控制線接地，并在繼電器輸入端并入1微法電容，有效果。但還是有感應電。通過拆解薄片繼電器，里面是由三個電阻和橋堆組成的，繼電器是宏發HF41F 60-ZS，60v的繼電器，求助怎么增加最少的電子原件使繼電器180v吸合，110v釋放？

回路里串聯個四十幾伏的穩壓二極管

交流繼電器你怎么用直流電控制？

換用直流的繼電器

并聯個電阻或鎢絲類指示燈把感應電壓泄去

不建議加電容，繼電器吸合會變慢， 空間可以的話還是用普通繼電器好點。
薄片繼電器改造的話，宏發繼電器輸入串一個50V的二極管就可以了

引用

引用第1樓honggun于2024-12-13 00:05發表的  :
回路里串聯個四十幾伏的穩壓二極管

穩壓二極管是串在回路里的？

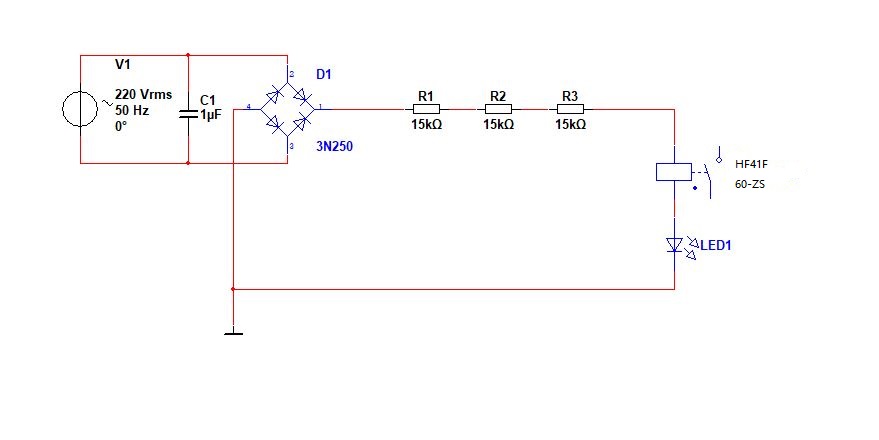

柜子廠家就是用薄片繼電器的，主要是占用空間小，用普通繼電器的話能放個六七個，全換的話沒空間，我拆了個薄片繼電器內部原理圖就是我上面發的，我想改造下增加點電子元件，讓它的吸合和釋放電壓都提高點。

關于在繼電器內部串連個穩壓二極管倒是個辦法，但是我想如果感應電壓剛在穩壓二極管的穩壓臨界點，會不會造成繼電器反復的吸合釋放？因為感應電壓能量低，繼電器吸合造成感應電壓降低，穩壓二極管不導通，繼電器釋放，感應電壓又升高，穩壓二極管又擊穿，繼電器又吸合，反反復復的。

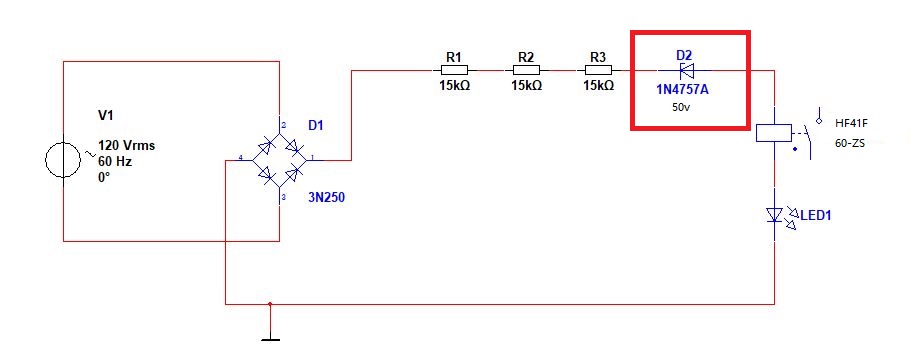

大家?guī)臀铱纯矗�穩壓二極管這樣加對不對？

引用

引用第3樓eledesigner于2024-12-13 08:38發表的  :
換用直流的繼電器

這個沒法換，工程量太大了！都是在正常使用的設備了。

你一個個改造的話還不如一個個換成dc24的 ，淘寶12元一套，和你的一模一樣，宏發的繼電器
