文檔下載鏈接：

https://support.industry.siemens.com/cs/attachments/109978364/S7-200_SMART_system_manual_zh-CHS.pdf?download=true

S7-200 SMART V3.0 系統手冊

增強的存儲器范圍
增加了 CPU ST40、SR40、ST60 和 SR60 的 CPU 存儲器 (頁 1018)范圍。

安全
• 新增用于訪問 PLC 的用戶管理和安全組態 (頁 53)

全新運動控制
全新運動控制 (頁 813)，支持變量編程和 PLCopen 標準指令集。
引進全新的運動控制：
• 為 PLCopen 和工業過程對象提供強大支持
• PTO 和 PWM 支持 200 kHz 頻率
• 最多支持 16 個受控軸，包括最多 5 個 PTO 軸，2 個編碼器軸和 16 個虛擬軸。
• 添加凸輪和齒輪功能

編程
• 添加了基于可編程變量的 DB2 用戶存儲區域
• 具有高級變量編程功能
• 添加了 UDT 和數組數據類型
• 添加了功能塊

HSC 增強功能
• 支持多達 8 個 HSC (頁 340)
– 單向支持 200 kHz
– A/B 相支持 200 kHz，4 倍頻率支持，最高 800 kHz
• 每個 HSC 通道對應的脈沖、方向和復位信號可在 I0.0 ~ I1.7 范圍內進行選擇。

PTO 增強功能
• 最多支持五個 PTO
• 多段 PTO 和 PWM 支持 200 kHz 頻率

菜單增添了新功能
• 打開日志文件夾
• 登錄
• 遷移
• 卡加密

指令
傳送 (頁 431)

我看別人發了，我就發了。我也不知道哪個功能是最需要的。

新增功能挺多的；FB和UDT更實用。

程序存儲器和數據存儲器都范圍擴大了，程序空間:SR40從24KB擴大到80KB，SR60從30KB擴大到100KB，SR60可帶的擴展模塊數量達到8個，很爽，但是CPU上接線端子和通信口的布局也改了就不爽了，可能是為了和以前版本的CPU好區分，也可能是向1200靠近(至少電源端子的位置向1200看齊了)
全局變量名稱可以達到128個字節英文字母，也就是可以使用64個漢字，這個挺實用，比以前的好像是23個字節的英文字母，11個漢字好多了，但局部變量名稱還是23個字節，但局部變量空間卻高達1024個字節，以前只有64字節
而且128個字節的變量名稱可以全部顯示出來，會自動折彎，

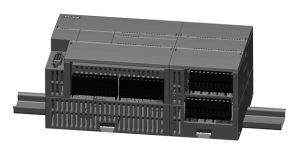

改版前

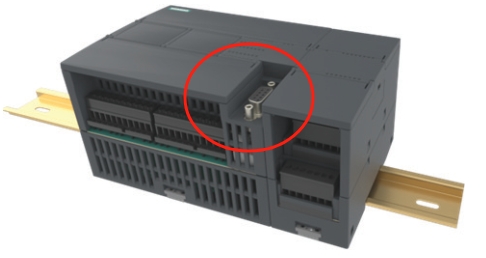

改版后


端口移到了右側，一眼看上去還怪丑的。

引用

引用第4樓sjm213于2025-01-23 15:22發表的  :
改版前
[attachment=307604]
改版后
[attachment=307605]
端口移到了右側，一眼看上去還怪丑的。

原有的CPU模塊圖紙要重新畫了

引用

引用第5樓wingwf2000于2025-01-23 15:29發表的  :

原有的CPU模塊圖紙要重新畫了

再有1年能用上就不錯了。。。

雙網口，雙信號板方便很多

引用

引用第7樓tjl119于2025-01-23 16:57發表的  :
雙網口，雙信號板方便很多

雙網口：那太牛了，能省個交換機錢。

測試了一下軟件，庫文件直接就沒密碼了，交叉引用不同了，反正要習慣好久才能接受
