龍海兒11(同微博) 同《電氣外傳》微信公眾號
1111MicrosoftInternetExplorer402DocumentNotSpecified7.8 磅Normal0

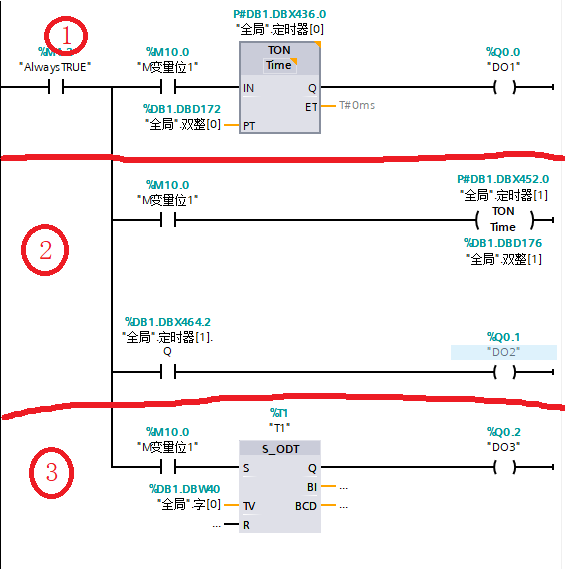

最近有發現好多小伙伴在使用定時器的時候容易用錯。還不太習慣去看幫助文件，那小編花了一點時間整理了一下。并且用最少的語言給你們介紹一下。定時器在各個PLC里都算是基本指令，原理互通。我以博途為例，請看圖。接通延時器常用的有三種。1/2是博途平臺的，3是兼容舊step7平臺的；博途平臺數據類型是IEC_TIMER，舊定時器3號是Timer類型，并且小伙伴要注意它不能在DB中組態；其中2號只能放到邏輯最右側，不能像其它兩種直接輸出Q線圈；如果3號TV管腳用word類型則1表示0.01秒，否則用原數據類型“S5t#5s”即可。關斷延時同理，不多贅述，看圖了解即可。脈沖型定時器，在特殊情景下也能發揮不錯的作用。使能位成立的時候定時器輸出只能輸出指定的接通時間。除了和前面類似的特性之外，需要注意的是前兩種只需要觸發一個掃描周期，定時器就能輸出指定的接通時間。而第三種的話，使能位接通必須大于定時器時間。否則定時器的輸出會隨著使能位的消失而消失。這一點需要特殊注意。除了常規的定時器，還有其它用的比較少類型，還是要多看幫助文件。或者可以根據需要自己要求編寫一個FB塊，把定時器功能改成更加靈活的。我們在項目中也有應用。各位看官有沒有更好更有趣的程序?qū)懛ㄒ部梢园l(fā)出來學習交流一下。今天就寫到這里吧。歡迎各位看官的交流和批評。
