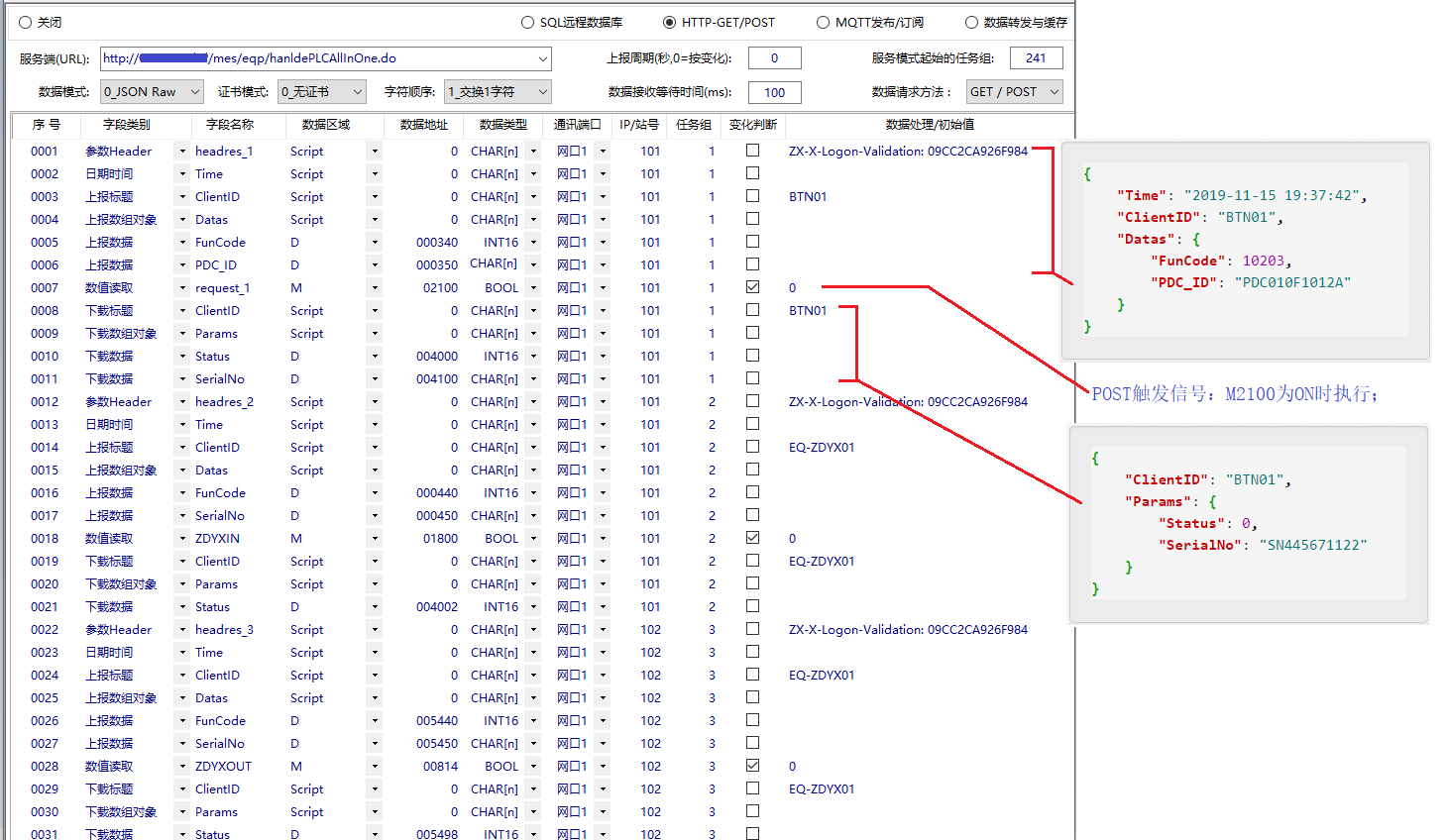

三菱Q系列的PLC，采用觸發模式，分多組提交POST請求，服務端返回的數據需要解析后寫入到PLC寄存器。運行網關的參數配置軟件(在附件中)，按照用戶手冊配置好網關的網絡通訊后，即可進行數據配置測試，配置表與JSON的對應關系如下：



        同一個網關可設置不同的組號(對應上圖‘任務組’中的0,1,2)實現不同的JSON文件在不同的時間發送POST請求，最多可分256組。JSON文件的字段名稱都可以編輯，對應的PLC寄存器地址根據需要修改。

        智能網關支持邊緣計算腳本編程，簡單的數據處理也可以通過數據配置表的‘數據處理/初始值’配置參數快速實現，具體功能如下：
        1. 限定字符串的長度：當數據類型設置為字符串即CHAR[n]時，限定字符串的最大字符數，如‘[n=24]’，范圍1～128；
        2. 限定小數的位數： 當數據類型設置為浮點數即REAL/LREAL時，指定小數的位數，如保留3位小數‘[.03]’，范圍01～06；
        3.對數據進行單運算符的運算：支持加減乘除和整除(+-*/\),例如當前值要除以100，則輸入‘[/100]’；
        4.無符號整數類型的10進制數據轉為16進制：例如當前值12345678，輸入‘[.x]’，則轉為bc614e，輸入‘[.X]’，則轉為BC614E；
        5.觸發模式數據對接的附加條件： 例如輸入‘[==]100’，同時勾選‘變化判斷’，這樣如果該數據的當前值不等于100，即使該任務組的其它觸發條件滿足也不會執行；支持[==] 、[<>]、[<=]、[>=]共4種判斷方式；
        6.將數據轉為字符串并進行組合：例如從PLC內讀到的當前數據為100，輸入‘[#count=**pcs]’,則當前數據按count=100pcs 處理；
        7.將多種數值替換為對應的字符串：例如設置為‘[#@0=離線|1=待機|2=運行|3=故障|其它值]’時，當這行配置對應的PLC寄存器的數值≥0、≤3時，根據數值分別取字符串‘離線’‘待機’‘運行’‘故障’,超出這個范圍則替換為‘其它值’。
        8.JSON字符串打包：采用MQTT或HTTP協議時，例如輸入‘${JS01}’，則將后面數據配置表中所有字段類別為‘數值讀取’、字段名稱為‘JS01’的數據按配置順序組合成一個字符串；
        9.復制其它數據的數值：例如輸入‘$(barcode)’，則該數據的數值隨數據配置表中名稱為‘barcode’的數據實時更新；

        相關軟件與配置案例： PLC-HTTP(POST&GET).rar (3280 K) 下载次数:45



MQTT協議支持嗎？也是JSON發布訂閱，可以接入多臺設備嗎？

引用

引用第2樓autoctrl于2025-04-29 13:54發表的  :
MQTT協議支持嗎？也是JSON發布訂閱，可以接入多臺設備嗎？

MQTT也支持的，可以接入多臺設備進行發布/訂閱。
根據配置自動生成的JSON格式參照以下鏈接：
https://blog.csdn.net/AutoCtrl666/article/details/138529550
