PLC是OMRON   CQM1 CPU41 的老家伙
觸摸屏是PROface的   PFXGP4301TADW(用來替換原來的GP2301   畫面是根據以前畫面重新制作的）
現在顯示通訊正常，觸摸屏上的按鈕/指示燈可以用
但是觸摸屏?xí)��?bào)警如圖。網上說去查PLC的編程手冊。編程手冊沒找到CQM1的只找到了CQM1H的
應該查哪一個參數或者其他設置？

通訊用的是232的。觸摸屏    2--------PLC  2
                                             3----------------3
                                            7/8短接
                                           5--------------------9
                                                                 4、5短接
                                                                   1接屏蔽

驅動用錯，部分變量無法讀寫

觸摸屏無I/O驅動程序   軟件里也不能新建、編輯

程序發來，事倍功半，估計是Proface-PLC1之間的交叉引用沒處理好

大佬：
       PLC程序，觸摸屏原程序，新程序如附件所示。請指教！

看著沒有什么問題
c host link

引用

引用第5樓595717于2025-05-21 17:49發表的  :
大佬：
       PLC程序，觸摸屏原程序，新程序如附件所示。請指教！

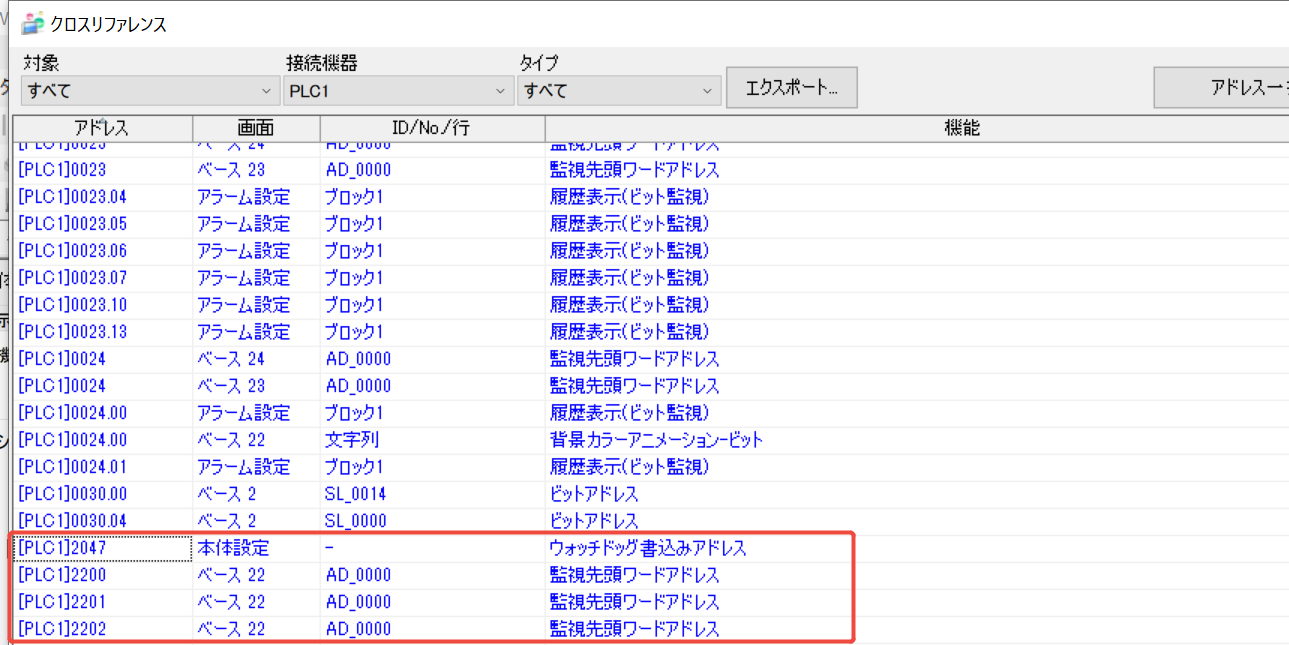

2047,2200~2202 地址有問題，不是有自動轉換的程序嗎?直接可以升級舊程序的，稍微調整一下，顯示本文也可以改成多語言版本的。

報警顯示那塊有問題，摘要顯示沒設定，是不會觸發報警顯示的，可以直接把原來的摘要顯示方式改為履歷顯示。

不能自動轉換，只能自己重新編，由于原程序顯示是亂碼，只能先把原文字內容復制過去。我明天先把地址修改一下（地址可能是輸錯了數字），再上機試試。大佬真細心，我查了好幾次了，都沒看出來。

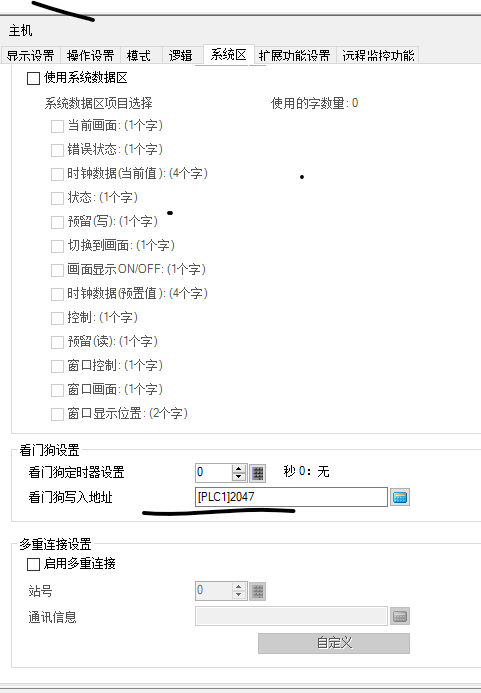

原觸摸屏上設置的看門狗是LS2047,新屏沒找到LS選項，不知道應該對應什么，后來就忘了
