現代測控機箱正邁向模塊化、高速化與高密度化，支持PXIe架構與24GB/s帶寬，滿足汽車電子、半導體制造等嚴苛場景需求。阿爾泰科技多款機型通過混合插槽與智能監控設計，實現靈活擴展與穩定運行。
測控機箱作為工業自動化、測試測量等領域的關鍵硬件設備，其技術特點和應用場景呈現以下發展趨勢：
一、技術特點
‌結構優化與無纜化設計‌
現代測控機箱采用模塊化結構設計，例如PCB電路板直接集成連接器與功能模塊，減少傳統電纜連接導致的信號串擾問題。部分產品通過鋁合金材質和電磁屏蔽技術提升抗干擾能力。
‌高速接口與通信協議支持‌
支持PXI Express、NXI等架構，提供千兆LAN、CAN總線等通信接口，帶寬可達8GB/s，滿足高實時性數據傳輸需求。部分機箱還集成電測試板卡單元和網口模塊，兼容多種工業協議。
‌高密度與擴展性‌
多槽位設計（如18槽PXIe機箱）支持靈活插卡配置，適用于多通道測試場景；部分機型支持主控卡與功能卡組合，實現系統級同步觸發。
二、應用領域
‌汽車電子測試‌：用于電動汽車智能電器盒的電壓、通信端口等綜合測試，結合電子負載和上位機實現自動化控制。
‌工業自動化‌：在半導體生產設備、智能制造平臺中集成控制器、功能背板等模塊，提升設備精度與可靠性。
‌國防與航天：基于VPX平臺的測控機箱滿足嚴苛環境下的高性能需求，如高帶寬數據傳輸與抗震設計。
三、如何選擇合適的測控機箱？
（一）、硬件兼容性
‌主板與擴展槽匹配‌
根據測控系統主板類型（如ATX、PXIe、VPX）選擇對應尺寸的機箱，確保預留足夠擴展槽位（如18槽設計）滿足多通道測試需求。
‌模塊化組件支持‌
優先選擇支持混合插槽（主控卡+功能卡）的機箱，例如兼容PXI Express和CompactPCI的型號，便于后期功能擴展。
‌接口適配性‌
需匹配千兆LAN、CAN總線、USB 3.0等高速接口，并預留GPIB或BNC端子，滿足傳感器、示波器等設備的接入需求。
（二）、結構與環境適應性應考慮以及下個方面
‌材質與抗干擾設計‌、防護等級與散熱‌、安裝方式
（三）、通信協議與同步性能
‌協議兼容性‌
確保機箱內置背板支持NXI、LXI等架構，可集成LabVIEW或Python開發環境，實現多設備協議解析（如Modbus、PROFINET）。
‌同步觸發能力
高精度測控場景需支持系統級同步觸發（如PXIe機箱的10MHz時鐘分發功能），誤差控制在±1ns以內。
針對以上條件特點推薦幾款阿爾泰科技的PXI/PXIe測控機箱參數考做下比較：

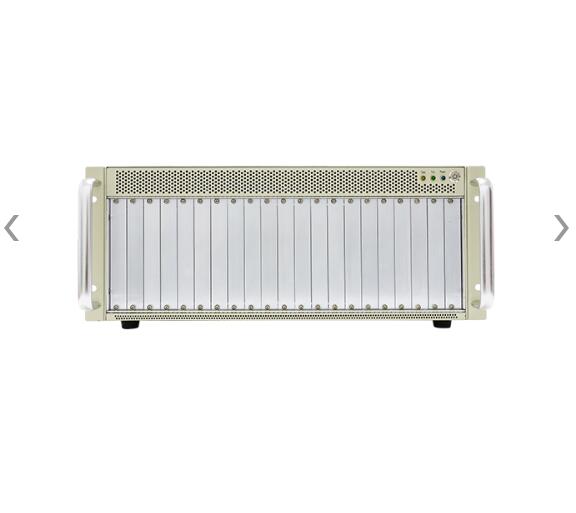

PXIC-7318C
18槽PXI測控機箱
PXIC-7318C : 3U 18槽PXI測控機箱，工業級460W ATX電源;兼容3U PXI/CompactPCI模塊; 4U高度上架式或桌面安裝;1個PXI系統槽和17個PXI/CompactPCI外圍槽;鋁本色鈍化處理.

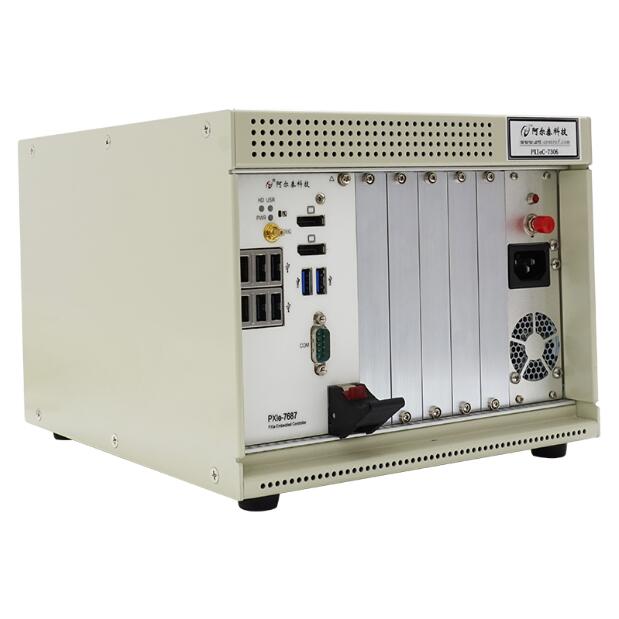

PXIeC-7306
6 槽 PXIe 測控機箱
阿爾泰科技 PXIeC-7306 是一款 6 槽 PXI Express 機箱，具有一系列領先技術功能。PXIeC-7306機箱符合 PXI Express 和 cPCI Express 規范，提供了一個系統插槽、一個定時觸發插槽、2 個混合外設插槽、2 個 PXI 插槽，以滿足用戶更高帶寬的多樣測控應用需求,使用 hybrid 插槽設計可以將 CompactPCI、PXI、Compact PCI Express 和 PXI Express 模組安裝到 PXIeC-7306 機箱中的任何外設插槽內，從而提供了最大的靈活性。PXIeC-7306 建構為 Four-Link的PXI Express 機箱，可以提供最高支援 6GB/s的系統帶寬，并為每個 PXI Express 插槽提供最高支援 2GB/s 的外設頻率。
PXIeC-7306 機箱采用智能系統監控控制器，可以回報機箱的各種狀態，包括風扇轉速、系統電壓和內部溫度等。PXIeC-7306 機箱配有一個工業級交流電源，可在攝氏 55 度以下提供 250 瓦的功率，并且通過機箱背部的 2 個 120mm 冷卻風扇，提供卓越的冷卻能力。綜上所述，PXIeC-7306 機箱成為滿足您所有測試和量測需求的 PXI Express 平臺的最佳選擇。

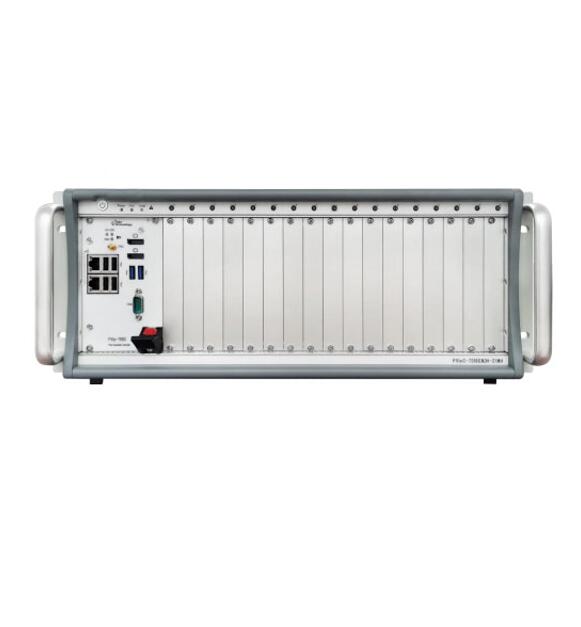

PXIeC-7318G3-21MH
18 槽 PXI Express 機箱
PXIeC-7318G3-21MH 是一款 18 槽 PXI Express 機箱，機箱兼容 PXI Express 和 CPCI Express 規范，提供了 1 個 system 插槽、1 個system timing 插槽、16 個 hybrid 外設插槽,以滿足用戶更高帶寬的多樣測控應用需求,使用 hybrid 插槽設計可以將 CPCI、PXI 、CPCI Express 和 PXI Express 模組安裝到 PXIeC-7318G3-21MH 機箱中的外設插槽內，從而提供了最大的靈活性。PXIeC-7318G3-21MH 機箱，可以提供最高 24GB/s 的系統帶寬。
PXIeC-7318G3-21MH 機箱采用智能系統監控控制器，系統電壓和內部溫度等。PXIeC-7318G3-21MH機箱配有 1 個 1000 瓦功率的交流電源，并且通過機箱頂部的 4 個 120mm 冷卻風扇和底部的 4 個120mm 冷卻風扇，提供卓越的冷卻能力。產品尺寸：482.6(W)x177(H)x443.75(D)mm
重量：≤15Kg

PXIeC-7309
9槽 PXIe測控機箱
PXIeC-7309是一款9槽PXI Express機箱，兼容PXI Express和CPCI Express規范，提供1個系統定時插槽，并為需要更高帶寬的多種測試和測量應用提供了6個混合外設插槽�；旌贤庠O插槽內可以安裝CompactPCI、PXI、CompactPCI Express和PXI Express模塊，從而提供了更大的靈活性。
PXIeC-7309內置Four-Link的PXI Express背板，系統帶寬支持高達8GB/s，hybrid設備槽2/3及system timing槽具有2GB/s的帶寬，hybrid設備槽4/6/7/8有帶寬500MB/s的帶寬。采用了智能系統監控控制器，可以監控全部機箱狀態（包括風扇轉速、系統電壓和內部溫度等）；配有工業級交流電源，可在55℃以下輸出400W的功率，并且通過機箱背部的2個120mm冷卻風扇提高冷卻能力，后面板上有兩個BNC接頭，用于10MHz時鐘輸入/輸出。

感謝每位關注阿爾泰科技的朋友，我們是源頭廠家歡迎新老顧客放心選購自己心儀的產品。我們將竭誠為您服務！ QQ：2853689777 電話聯系時記得說是在工控人家園網看到的，購買會有驚喜哦！
