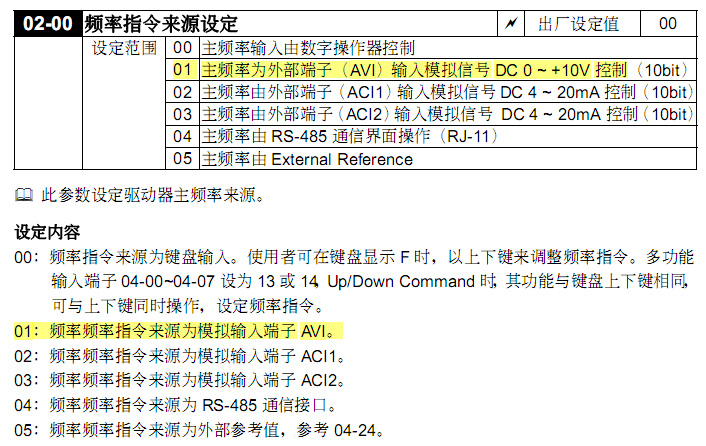

0200 參數設為01主頻為外部端子(AVI)模擬信號DC0-+V控制

KM3閉合時,電機轉動。轉動電位器時121,122有5歐-0歐的變化,可電機速度就是沒有變化

變頻器型號VFD-F

詳細說明書見http://www.ncfca.cn/bbs/read.php?tid-16868.html

檢查一下參數,是外部輸入還是面板

你檢查一下設置吧，只要設置成外部端子就可以，除非你接錯線了，或者是變頻器沒有模擬電壓輸出

引用

引用第3樓ccccqq于2008-07-23 09:58發表的  :
首先排除外部接線有無錯誤，然后詳細讀說明書，你該設置的地方少了項。也不排除變頻器自身你接的模擬量部位故障或內部BUG，出現這種情況，你可以該接到另一個多功能模擬量輸入端口，一樣可以用但要改一下相關參數。

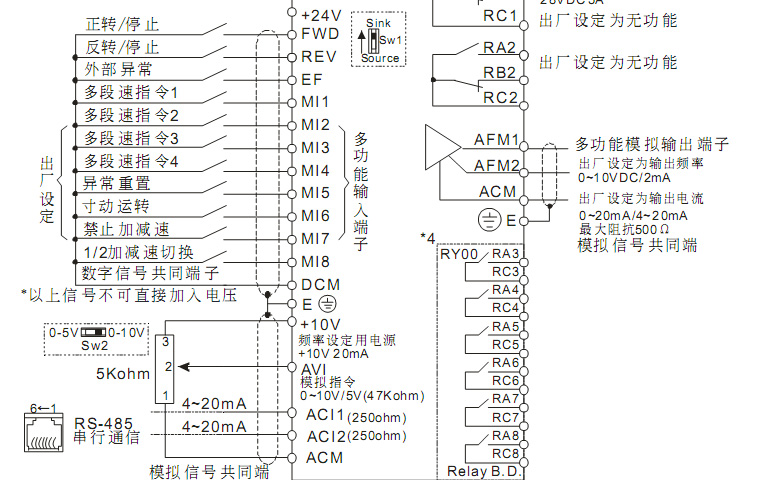

另一個多功能模擬量輸入端口，是圖中具體哪個？

引用

引用第2樓lxmlxmlxy于2008-07-23 09:40發表的  :
你檢查一下設置吧，只要設置成外部端子就可以，除非你接錯線了，或者是變頻器沒有模擬電壓輸出

變頻器是外部端子啟動，電動機可以運轉。轉動電位器時127，121之間有電壓，但是沒有變化。不會是變頻器壞了吧？

轉動電位器時127，121之間有電壓7 V，但是沒有變化。

轉動電位器時127，121之間是DC電源電壓當然不會變化，調節電位器122，127之間才是變化的控制電壓。如果有變化那最可能的是參數設置問題，其次才是硬件問題。

檢查電位器端子連接錯沒?滑動端!參數設定為外部輸入

朋友:你確認你的設置已經END嗎?

問題困擾了幾天，今天終于解決了。參數沒有設置錯，做電柜的在現場箱里，少并了127，到變頻器的127，和從頻率表出來的127。另外頻率表出來的127，和128，兩根線調換一下，就可以在外部端子控制啟動，現場箱上通過電位器調速了。

有用過電位器控制速度，參數設置很重要！
