樓主發表于: 2025-06-22 15:24

只看樓主 | 小中大

前段時間在網上看了些教程，步進電機也確實轉了起來，最近又心血來潮把玩步進，接線什么的都是正確的，PLC是比較老的FX1N MT型的我用PLSY脈沖輸出指令怎么搞就是轉不起來，起初是懷疑我的接線問題，但是查了幾次接線也確實沒問題，這是什么原因。

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4985 個
工控威望: 8424 點
下載積分: 18610 分
在線時間: 3485(小時)
注冊時間: 2016-10-31
最后登錄: 2025-10-27
查看夢雨天涯的主題 / 回貼

1樓發表于: 2025-06-23 09:22

只看該作者 | 小中大

你說你是對的，那就把接線圖放出來，還有程序圖

步進電機你會分A+，A-，B+，B-嗎？

微信hui530527 b站賬號，夢雨天涯1991
請不要隨意加我，不會隨便通過。
工控技術交流QQ群942493953

玫瑰煙斗

尋找有緣人

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 27 個
工控威望: 707 點
下載積分: 2950 分
在線時間: 30(小時)
注冊時間: 2025-01-09
最后登錄: 2025-10-25
查看玫瑰煙斗的主題 / 回貼

2樓發表于: 2025-06-24 17:52

只看該作者 | 小中大

圖片：

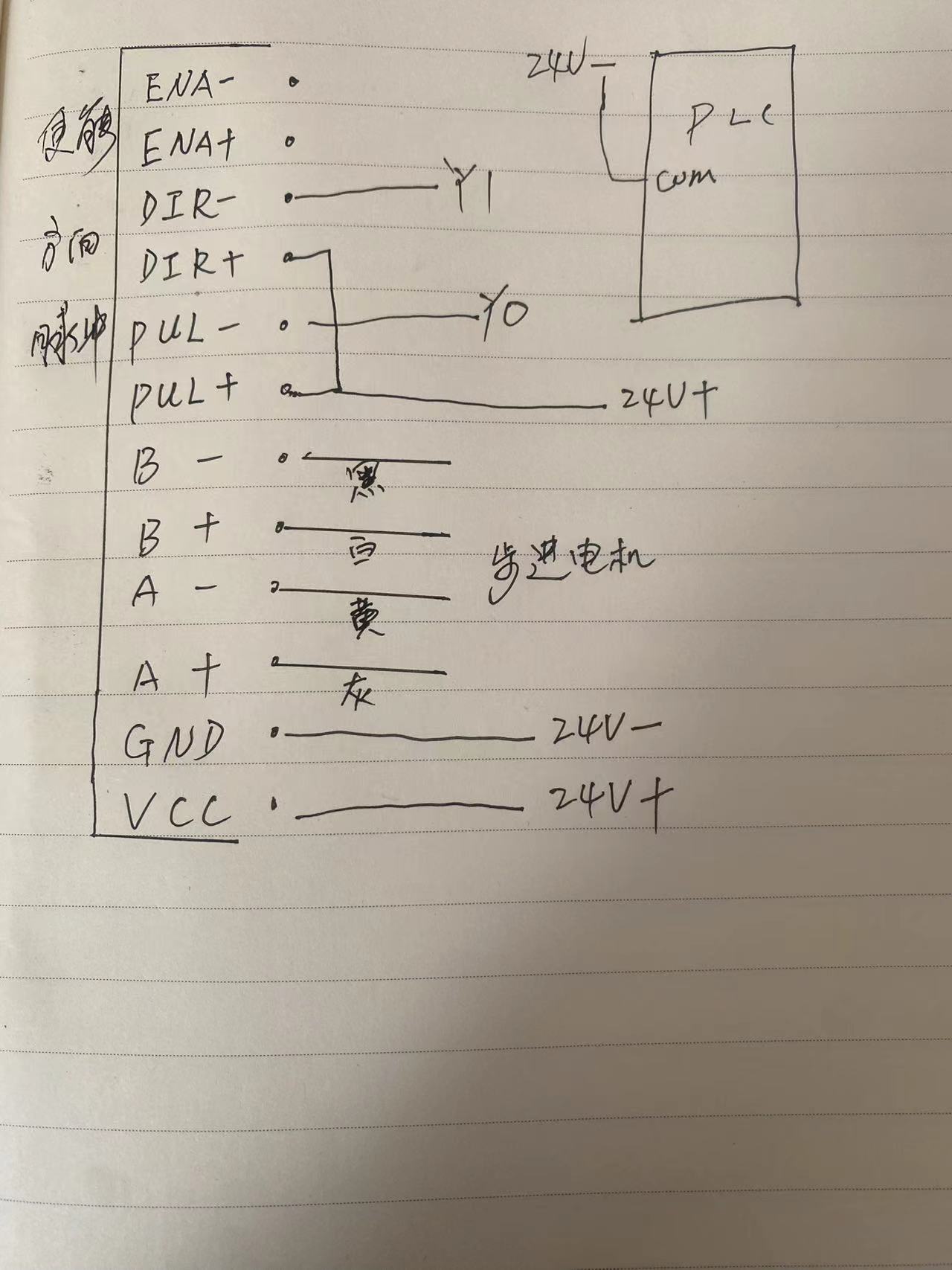

大神幫我看看，我自己畫的連接電路圖，這樣接線是對的嗎？

honggun

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1661 個
工控威望: 7143 點
下載積分: 43461 分
在線時間: 959(小時)
注冊時間: 2009-11-16
最后登錄: 2025-10-27
查看honggun的主題 / 回貼

3樓發表于: 2025-06-24 18:17

只看該作者 | 小中大

脈沖回路接24伏要串連電阻

hzjzxf

Good luck keeps coming

級別: 工控俠客

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 816 個
工控威望: 2030 點
下載積分: 563 分
在線時間: 268(小時)
注冊時間: 2016-05-14
最后登錄: 2025-10-27
查看hzjzxf的主題 / 回貼

4樓發表于: 2025-06-24 19:27

只看該作者 | 小中大

圖片：

引用
引用樓主玫瑰煙斗于2025-06-22 15:24發表的求助：步進驅動器與三菱FX接線的問題 :
前段時間在網上看了些教程，步進電機也確實轉了起來，最近又心血來潮把玩步進，接線什么的都是正確的，PLC是比較老的FX1N MT型的我用PLSY脈沖輸出指令怎么搞就是轉不起來，起初是懷疑我的接線問題，但是查了幾次接線也確實沒問題，這是什么原因。

不知道能不能幫助樓主

本帖最近評分記錄：

下載積分:+1(激光魔少) 師兄你真好人

努力學習 學以致用！一入工控，情深似海！
QQ號：349328832 QQ群：4057363

玫瑰煙斗

尋找有緣人

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 27 個
工控威望: 707 點
下載積分: 2950 分
在線時間: 30(小時)
注冊時間: 2025-01-09
最后登錄: 2025-10-25
查看玫瑰煙斗的主題 / 回貼

5樓發表于: 2025-06-25 04:22

只看該作者 | 小中大

引用
引用第4樓cvlsem于2025-06-24 19:27發表的 :

不知道能不能幫助樓主

真是太感謝了，此圖太詳細了

玫瑰煙斗

尋找有緣人

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 27 個
工控威望: 707 點
下載積分: 2950 分
在線時間: 30(小時)
注冊時間: 2025-01-09
最后登錄: 2025-10-25
查看玫瑰煙斗的主題 / 回貼

6樓發表于: 2025-06-25 04:24

只看該作者 | 小中大

引用
引用第3樓honggun于2025-06-24 18:17發表的 :
脈沖回路接24伏要串連電阻

有的說不需要串接電阻，有的說需要，不知道是怎么回事

biaogege520

清晨的風

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 305 個
工控威望: 740 點
下載積分: 252 分
在線時間: 90(小時)
注冊時間: 2015-07-01
最后登錄: 2025-10-27
查看biaogege520的主題 / 回貼

7樓發表于: 2025-06-27 10:26

只看該作者 | 小中大

引用
引用第6樓玫瑰煙斗于2025-06-25 04:24發表的 :

有的說不需要串接電阻，有的說需要，不知道是怎么回事

這個要根據你的步進驅動器來判斷，你看你的驅動器說明書，有些驅動器可以直接接入24，如果說明書標的是5v的話你接入一個24v就要接一個2K左右的限流電阻

往事如風

科技改變制造

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 11840 個
工控威望: 19635 點
下載積分: 15054 分
在線時間: 2819(小時)
注冊時間: 2013-01-31
最后登錄: 2025-10-26
查看往事如風的主題 / 回貼

8樓發表于: 2025-06-29 16:32

只看該作者 | 小中大

總結的不錯
