引用

引用第8樓wchny123于2025-10-22 11:43發表的  :

一個行業的技術如果就幾句話就能打破，你覺得這個技術壁壘高度高嗎？如果都固步自封，就失去論壇的魅力了

要想大家一起討論，起碼先拿出自己的方案，其中遇到了什么問題自己有什么見解啊

你先把你的方案貼出來 讓大家討論不就好了？

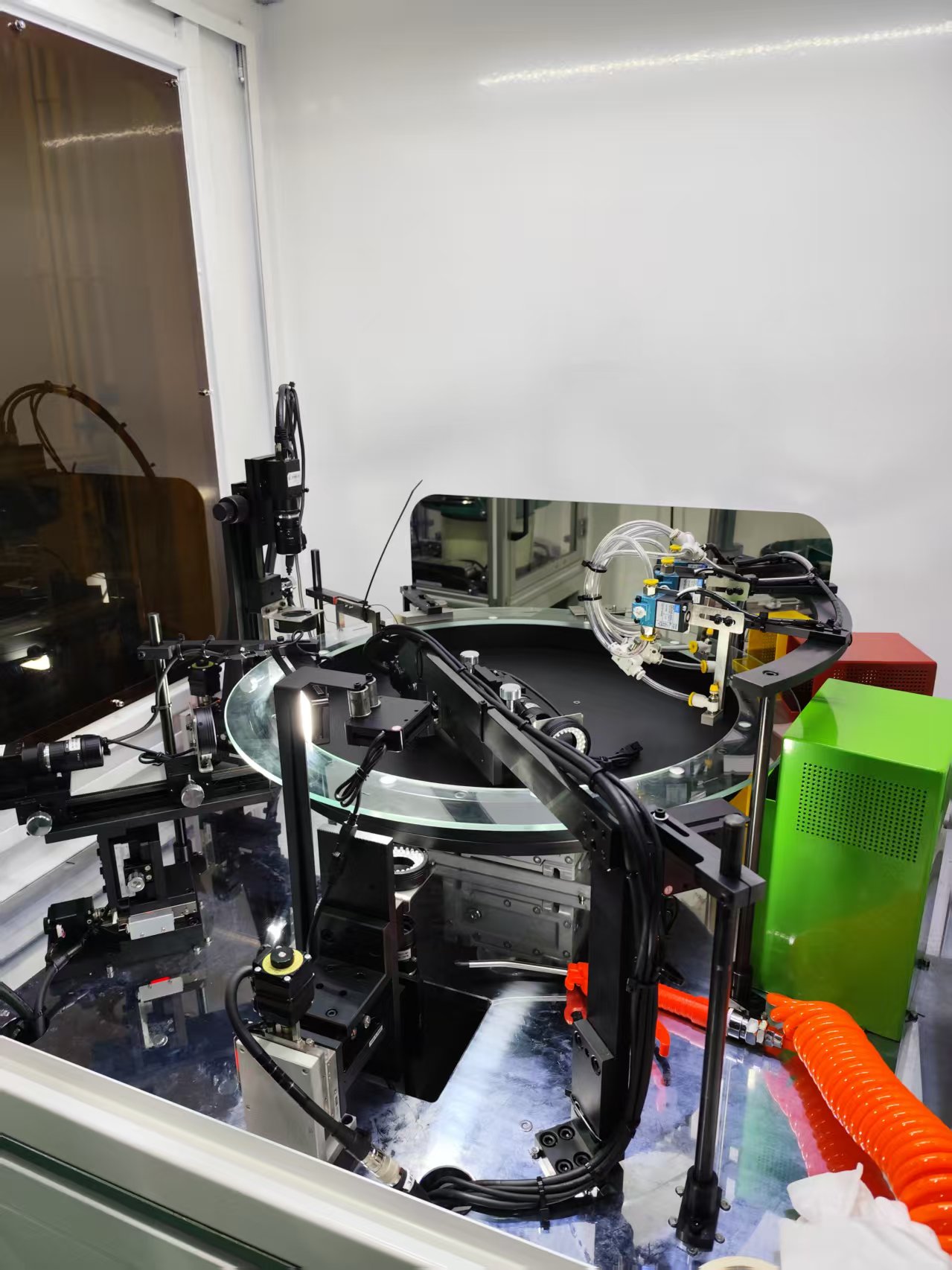

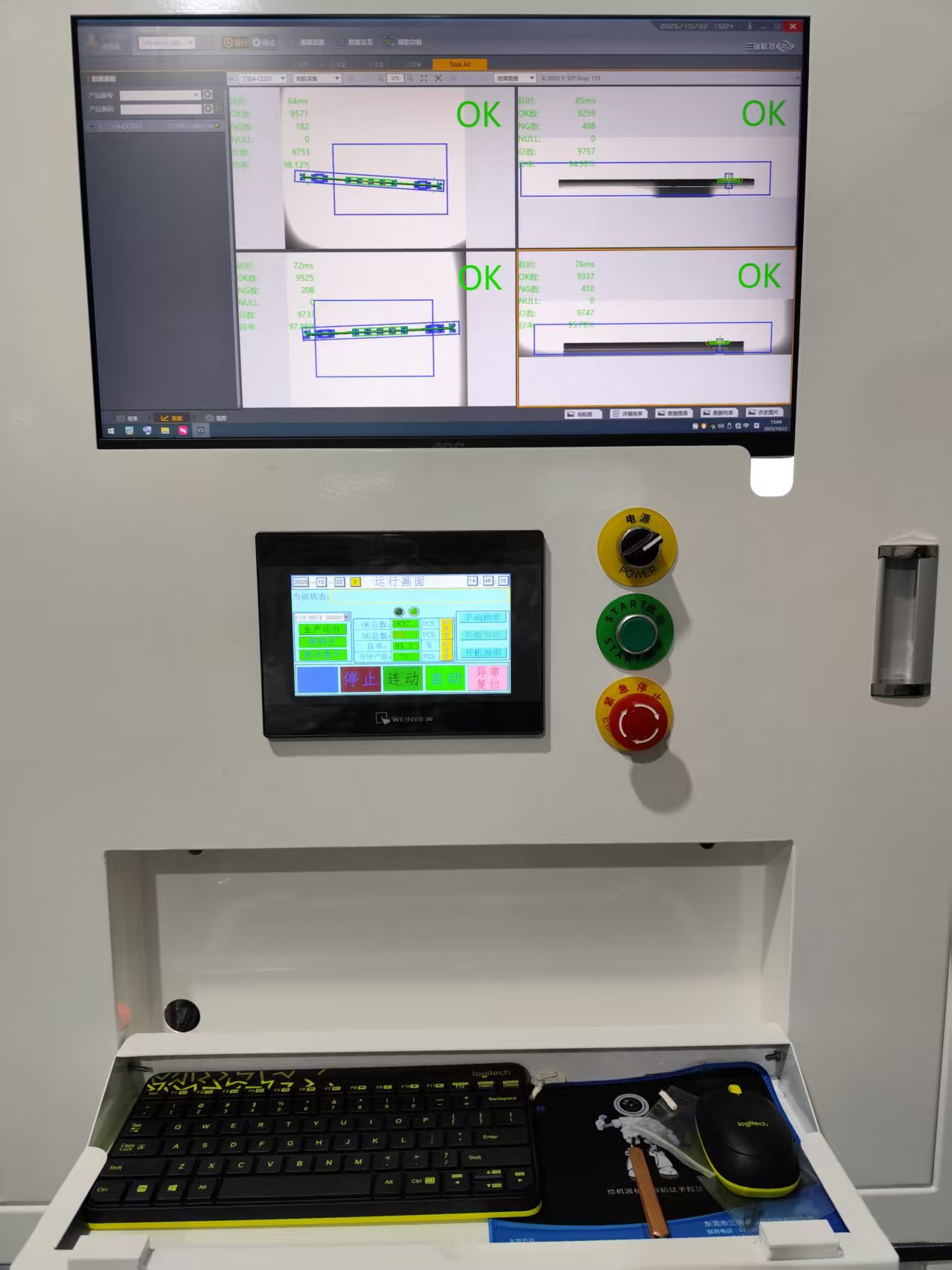

最近搞了2臺玻璃裝盤CCD自動檢測機，就是轉盤在一直轉的情況下CCD拍照。

每個相機都有個步進控制移位對焦距，這臺機是通用多款產品，每次切款只需要在觸摸上選擇產品名稱即可，目前來看沒發現有什么bug.

我們不是設備廠，是做電子產品的，大部分機臺都是自己做，所以外觀方面做的很一般，見笑了。

我是來學習的

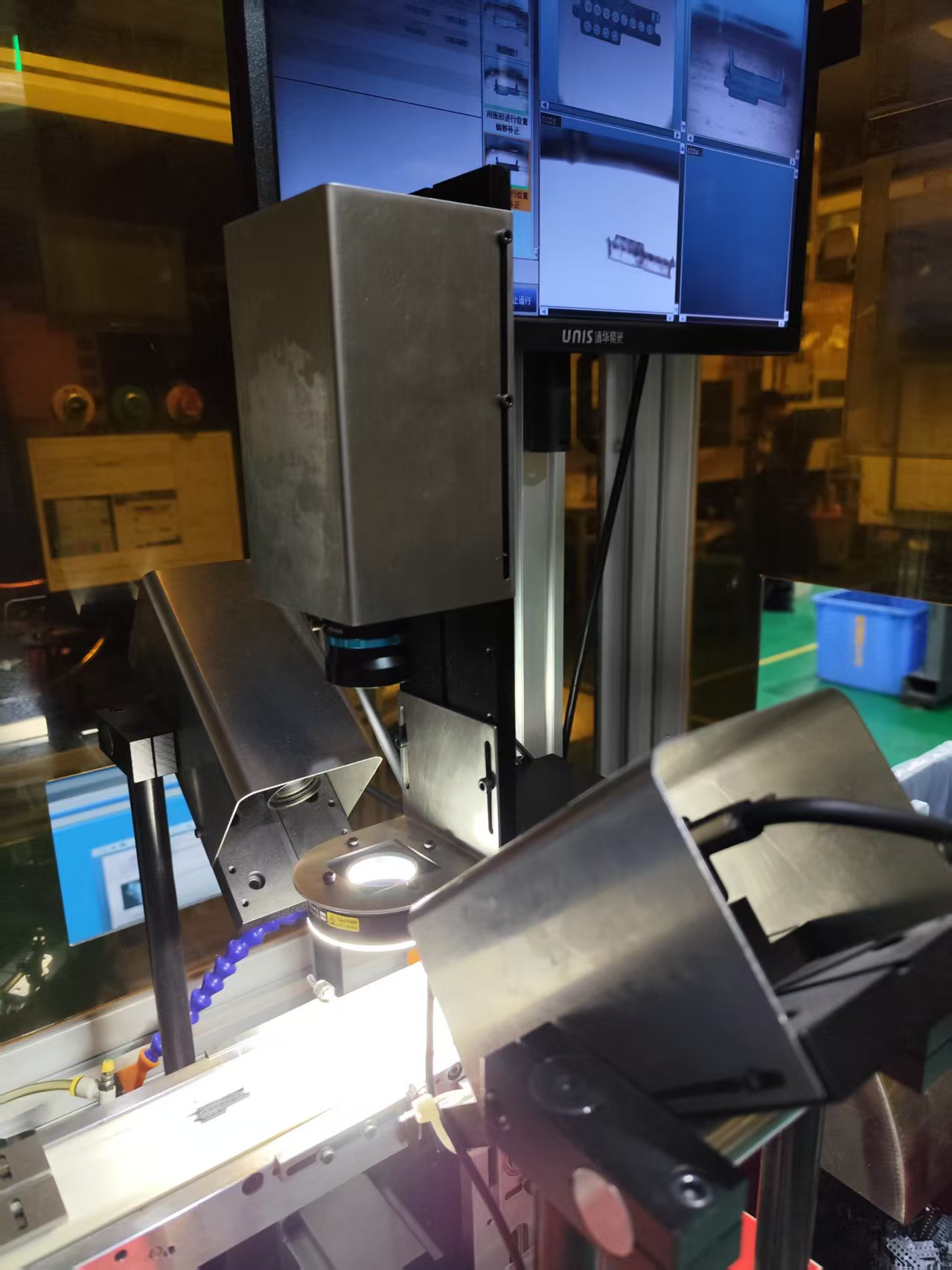

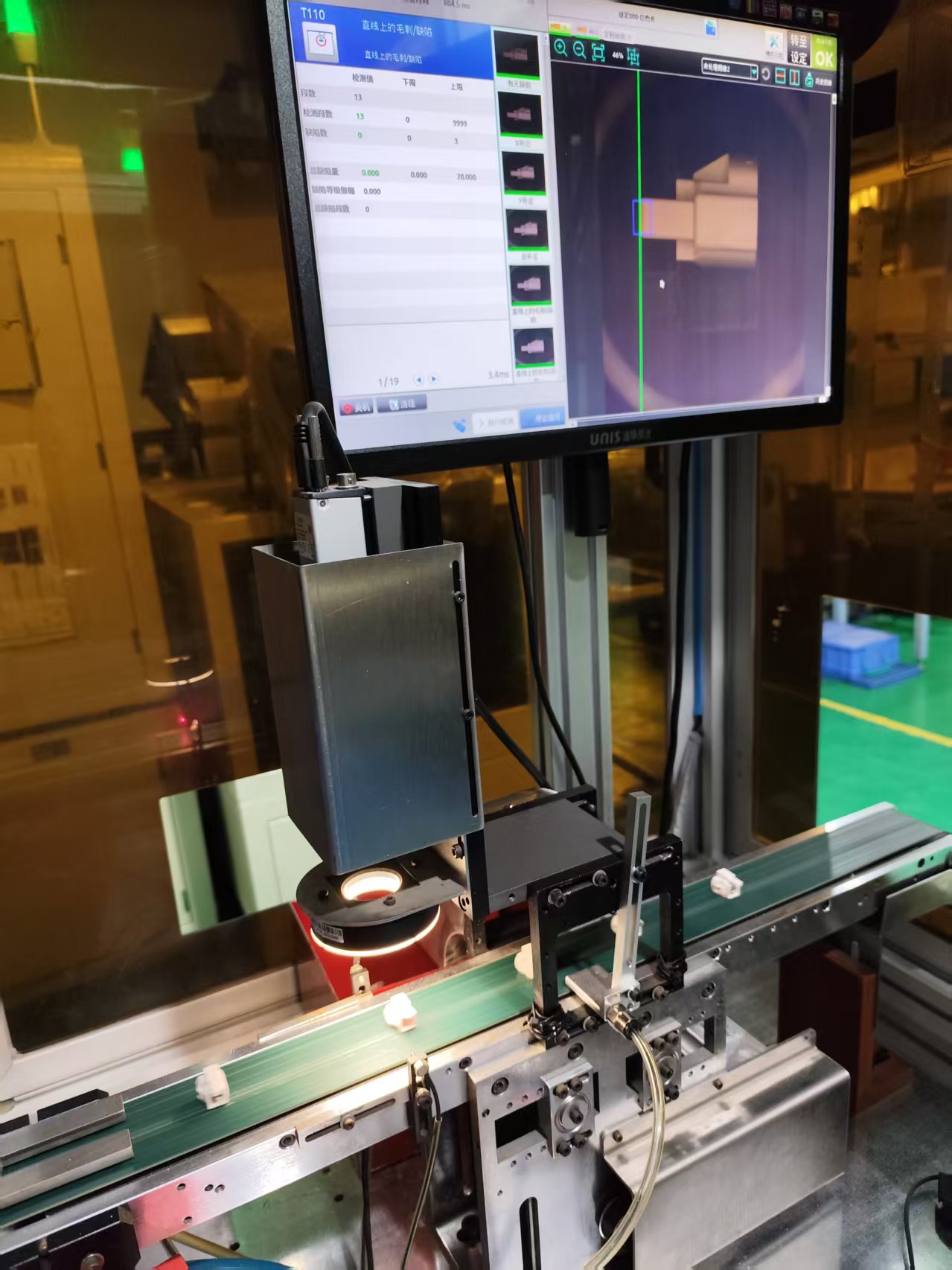

這是早幾年做的2臺傳輸帶飛拍小機臺

頭一次聽說，

引用

引用第12樓工控小c于2025-10-22 14:14發表的  :

要想大家一起討論，起碼先拿出自己的方案，其中遇到了什么問題自己有什么見解啊

所言極是，遇到過好幾家類似客戶：要求先把方案發給他們看下，然后再現場討論一下。然后就沒有然后了（小道消息：有兩家采用了我們的方案，卻和隔壁老王上床了）

首先感謝大家在此貼的發言
我把自己對飛拍方案的粗淺的認識和大家探討一下，以匯川H5U或者Easy為例，伺服驅動器選EthaCat總線帶編碼器反饋的
1：保證運動過程中不停止，采用多段指令或者軸組插補指令（取料位---拍照位---貼合位/組裝位）
2：在不停的過程中觸發相機，將驅動器編碼反饋接到PLC高速計數口，組態本地編碼器，在中斷程序里利用高速計數器比較指令，關聯觸發相機的輸出點
歡迎大家討論下這個方案的可行性

plc 基恩士
方案：通過環形計數器比較高速輸入的Z相信號，循環觸發相機.
難點：硬件響應速度有差異，可能要調整起始點和結束點，最好做成可以單獨設置環形計數器值.

相機節拍瓶頸是圖像傳輸，和數據處理，電子快門都毫秒級的光源夠亮，曝光時間就可以很短，現在軟件也比較成熟了，11樓說的對，高速線才有挑戰性
