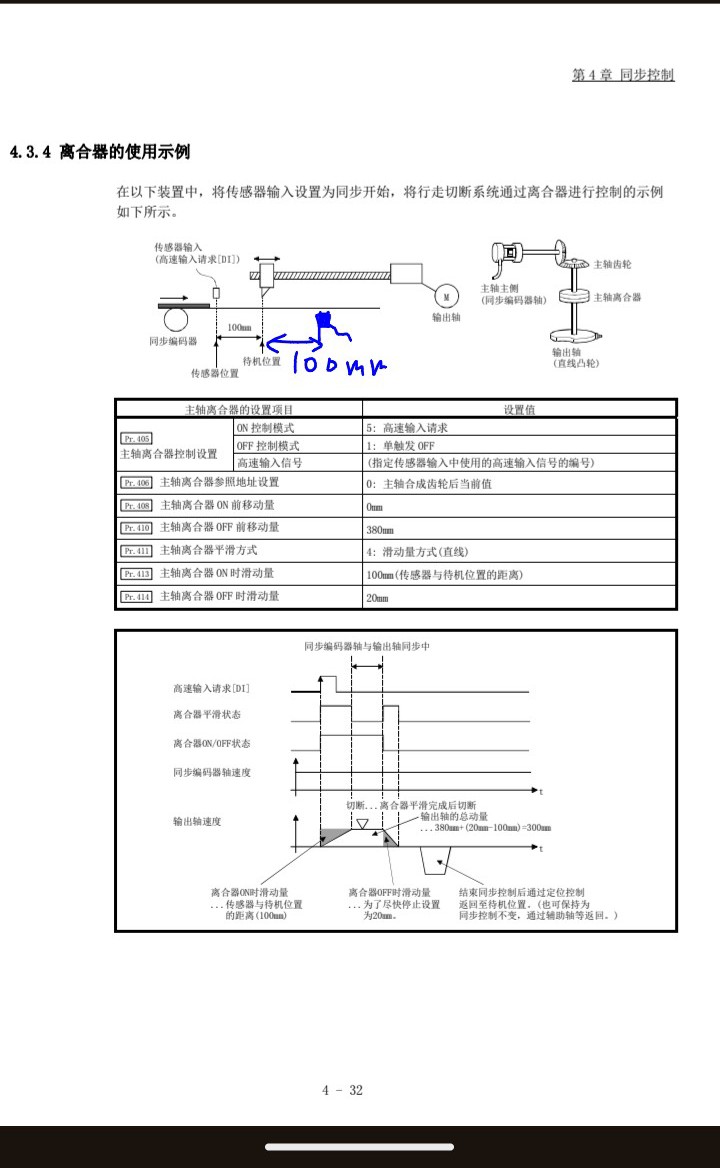

圖片手冊例子的方式能夠理解：同步觸發
傳感器安裝在切刀待機位置之前100mm，通過設置pr413=100、切刀從0加速到和傳送帶速度相等時，切割點正好位于切刀下方。這種情況相當于是工件去追切刀

想請教下，如果是同步觸發傳感器安裝在切刀待機位置之后、比如100mm（圖片藍色部分的情況），傳感器觸發后能否也實現切刀追工件的追剪呢？（即切刀先加速大于傳送帶速度、再減速到傳送帶速度時、切割點正好位于切刀下方）。
如可以 、該如何設置相關參數呢。謝謝

同步傳感器不是裝在流水線上的嗎？？裝哪應該不影響同步時間嗎??難道你流水器很短？

不可以的，Pr413最小設定值是0，不能設置負值，你可以看下說明書

引用

引用第1樓sail88于2025-10-26 08:03發表的  :
同步傳感器不是裝在流水線上的嗎？？裝哪應該不影響同步時間嗎??難道你流水器很短？

是的，同步觸發傳感器裝在流水線旁邊的型材上面（位于切刀上游）。因?yàn)樵诰W(wǎng)上看到有其品牌控制器，可以實現物料通過切刀待機位置后、在啟動切刀的追剪控制。就想qd77是否也能這樣。
感謝指導

引用

引用第2樓sjbandmm于2025-10-26 12:50發表的  :
不可以的，Pr413最小設定值是0，不能設置負值，你可以看下說明書

感謝指導。
因?yàn)樵诰W(wǎng)上看到有其品牌控制器，可以實現物料通過切刀待機位置后、在啟動切刀的追剪控制。就想qd77是否也能這樣。

要做凸輪曲線或者加虛軸合成

學習下，

如果輸送物料不打滑，給皮帶加一個編碼器，那么用定長切割也是可以的，不用傳感器也可以，這就要看你的輸送機構是否滿足要求。

引用

引用第5樓zmrs163于2025-10-27 08:21發表的  :
要做凸輪曲線或者加虛軸合成

感謝解答。
凸輪曲線的話、能否幫忙看下以下方式是否可行：
離合器不使用平滑功能。
凸輪使用0號（直線凸輪）
pr441凸輪行程量、先設置為的100mm（同步傳感器安裝于切刀下游的距離）+主軸電機（或皮帶編碼器）轉1圈時的皮帶移動量。

動作過程為：
當同步外部輸入DI為on時離合器吸合、切刀移動開始。則第一次凸輪周期結束時、切刀剛好追上工件。
在移動過程中,修改pr441=主軸轉一圈的皮帶移動量。
下次經過凸輪數據0點時更新pr441。則從第二個凸輪周期開始、切刀和皮帶位置不再有相對移動、進入切割流程。

引用

引用第7樓sjbandmm于2025-10-27 15:42發表的  :
如果輸送物料不打滑，給皮帶加一個編碼器，那么用定長切割也是可以的，不用傳感器也可以，這就要看你的輸送機構是否滿足要求。

感謝指導。
就是說如果物料存在打滑的可能性、就必須使用外部傳感器的信號、來進行離合器的閉合吧。

如果稍微打滑的話使用外部信號來補償當前位置來，糾正偏差

引用

引用第10樓sjbandmm于2025-10-30 11:57發表的  :
如果稍微打滑的話使用外部信號來補償當前位置來，糾正偏差

感謝指導！
