如何正確安裝PLC模擬量模塊？
采用下列方法確保安裝正確、可靠：
• 確保 24 VDC 傳感器電源無噪聲、穩定。
• 傳感器線盡可能短。
• 傳感器線使用屏蔽的雙絞線。
• 僅在傳感器側端接屏蔽。
• 未用通道應短接。
• 避免將導線彎成銳角。
• 使用電纜槽進行敷線。
• 避免將信號線與高能量線平行布置。若兩條線必須重合，應以正確的角度相交。
• 通過把輸入信號隔離或選擇外部24 V 電源的公共端作為輸入信號參考點，從而確保輸入信號范圍在技術規范所規定的共模電壓之內。
注意：關于共模電壓

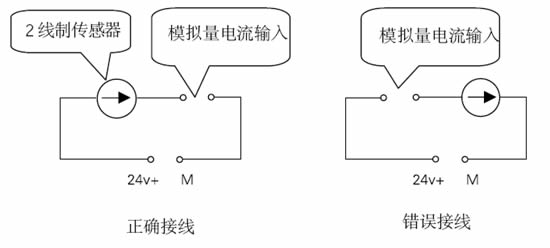

模擬量模塊的允許共模電壓小于12V，所以在使用2線制傳感器的時候一定注意,如下圖
如果將采集電流點選在M側，信號的電壓和供電的M采用共同的參考點，共模電壓為信號電壓，符合要求；而當采集點選在24V 側，共模電壓為24V,超出12V,模塊不能正常工作。

最近要修改設備正好需要,謝謝大大了

學習了

好貼，學習了。

學習、學習再學習。

樓主的方法的確很好

但是我們?cè)趯?shí)際工作中也沒必要顧忌那么多
PLC遠比我們想像的潑辣的多


做工控人的朋友，支持工控人家園!!!在學習中!

實際中可以不要這么麻煩    不一定全按書本的來做啊
