最近在搞三菱Q的以太網通訊。Q00JCPU+QJ71E71-100模塊，像通過以太網模塊給PLC傳程序。怎么實現，需要詳細步驟。全部參數設置都要，搞了幾天都沒成功。
我的郵箱leiyong.china@yahoo.com.cn。盡快。

沒多大難度,只是設置問題,能夠?qū)⒛愕倪^程寫出來,就成功一半了

用編程電纜連接PLC和計算機，建立新工程，選擇Q00JCPU。由于模塊已經在機架上，已經讀取到。在PLC參數I/O分配中以太網模塊起始地址為0000，在網絡參數中選以太網，第一個模塊：網絡類型：以太網。起始IO:0000，網絡號1組號1站號1，操作設置IP:192.168.1.254；開放設置TCP，成對，本地端口1024，對方IP：192.168.1.253。端口0540。PLC與計算機直連。選擇以太網通訊模塊之后，通信測試報錯，不能連接。一直都是這樣。非常郁悶

你的PC的IP地址多少?

1.網絡參數

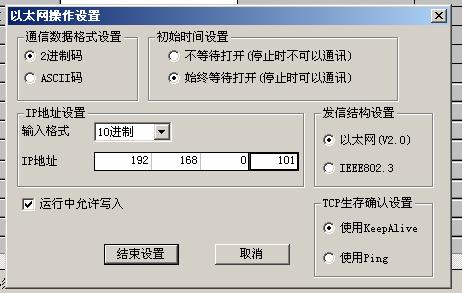

2.操作設置

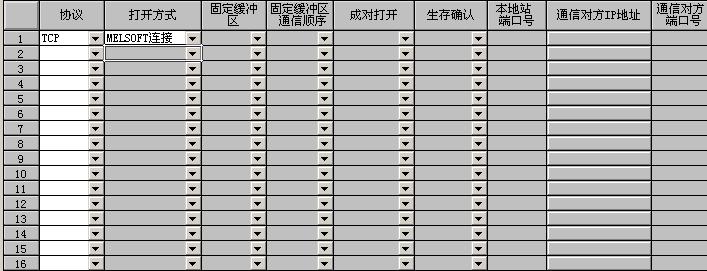

3.打開設置

通信設置中其它站指定呢?

傳輸設置----PC以太網板

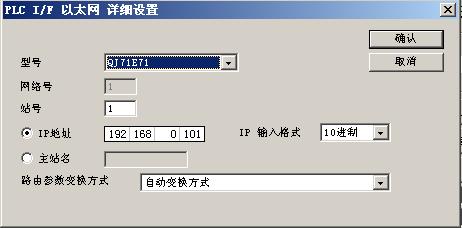

PLC以太網詳細設置.

PC機設IP地址和PLC的IP地址最好在一個網段.
如設為 192.168.0.100

感覺有些混亂!所說IP與實物不一致!
