西門子硬件升級步驟

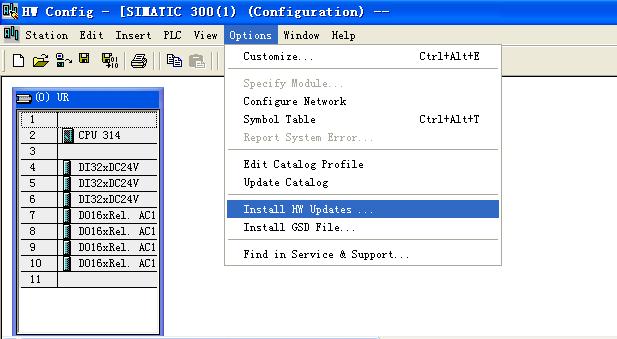

1.打開硬件組態窗口，選擇“Options”菜單下的“Install HW Updates”選項。

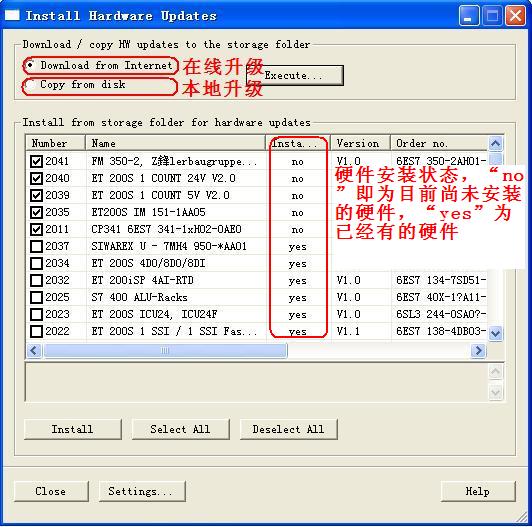

2.可以看到新版本的硬件安裝狀態，標注為“no”的是目前沒有安裝的硬件，選中前面方框，即打鉤的這些，下一步執行的時候就會在線升級。【如果已經下載了硬件升級文件，可以本地升級，省掉了在線下載硬件升級文件的步驟，見后文】

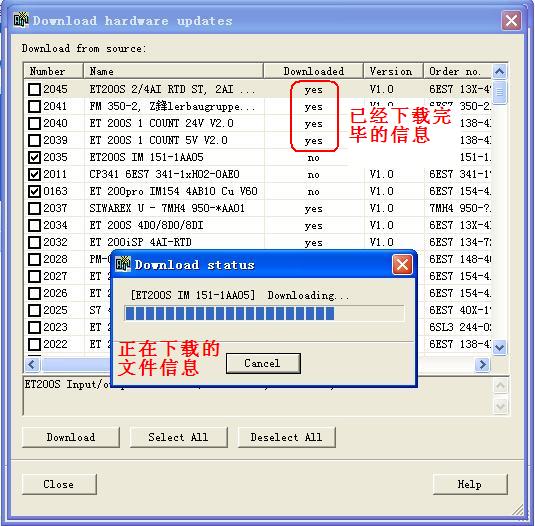

3.點擊上一步中的“Execute……”（執行）后，連接網絡開始下載硬件升級文件。正在下載的文件和下載完畢的文件都可以在窗口中看出來。




4.等待一段時間后，在線下載完畢。如果需要升級的文件太多，這個步驟時間會很長。所以建議將硬件升級包整個下載后解壓到本地，用本地升級會節省大量的時間。

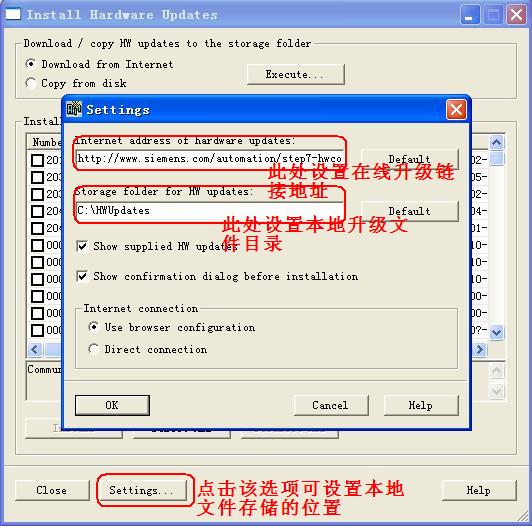

5.如果需要本地升級，則點擊“Settings……”對硬件升級文件存儲的文件夾目錄進行設置。

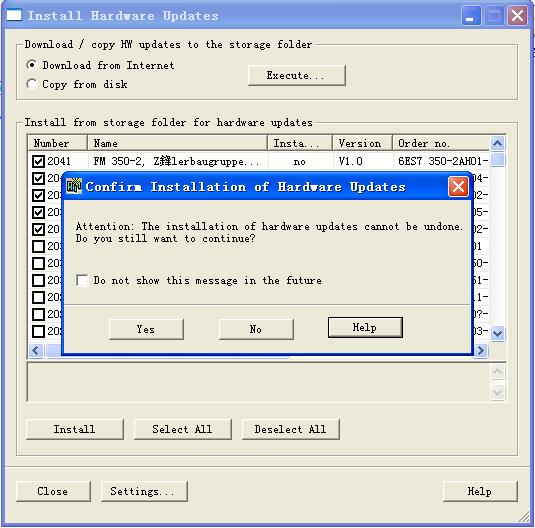

6.無論是在線升級還是本地升級，在已經有了升級文件后，點擊“Install”按鈕，將彈出提醒窗口，詢問是否執行升級，該過程不可反向操作。點擊“Yes”。

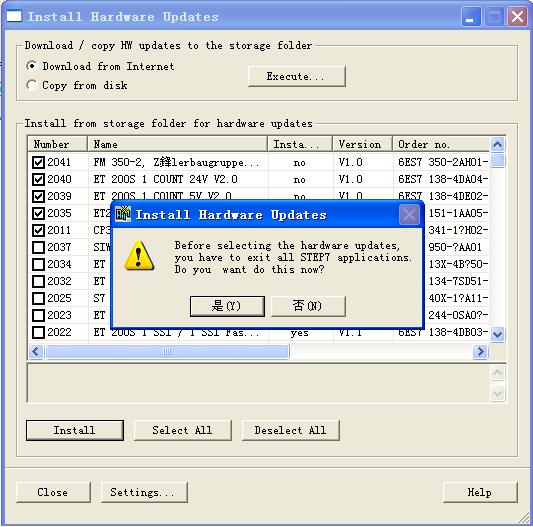

7.彈出警告窗口，在升級硬件時必須關閉所有的STEP7應用程序。直接點“是”，軟件自動關閉。

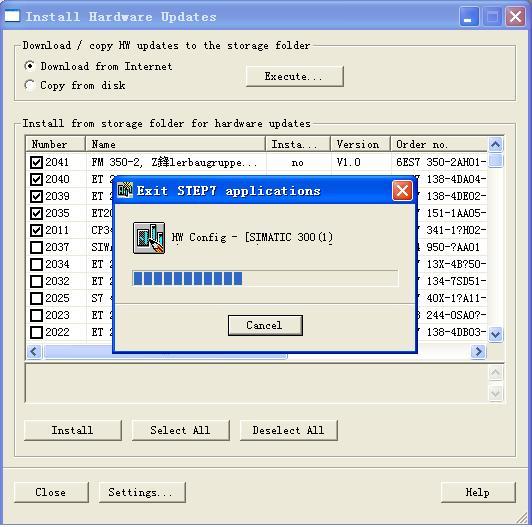

8.應用程序關閉后，開始執行升級。

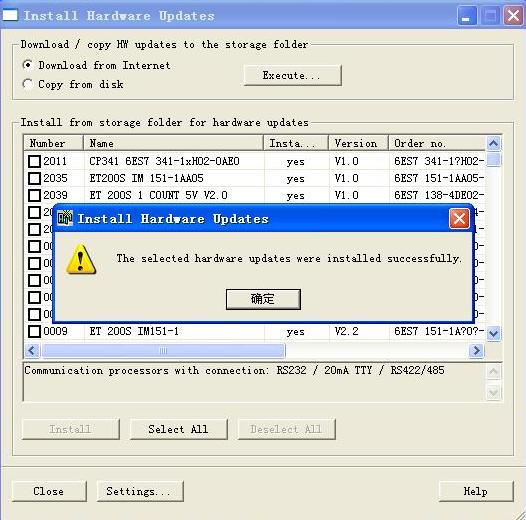

9.升級成功。安裝狀態由“no”變?yōu)椤皔es”了。

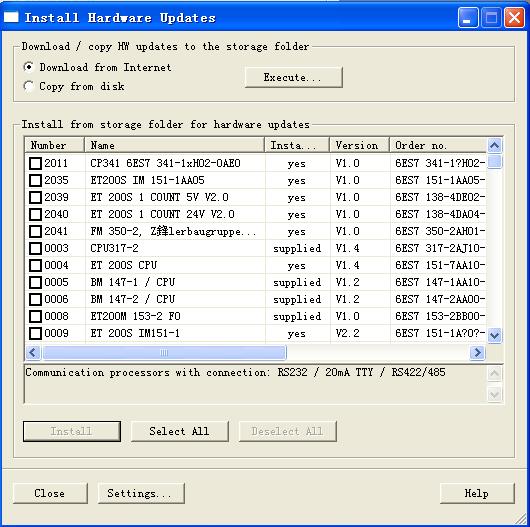

10.點擊“確定”，升級完成。所有硬件安裝完畢。重新打開STEP7軟件就可以組態了。





PS:應該叫“更新”更準確些。

PDF版文件： 西門子硬件升級步驟.rar (540 K) 下载次数:769

硬件支持清單（包含個硬件號碼對應的模塊信息）： HSP_List_b_engl.rar (29 K) 下载次数:481

硬件支持包：  HWUpdate080909

西門子官方：如何在沒有直接 Internet 訪問的情況下更新硬件目錄
