樓主發表于: 2008-10-05 01:21

只看樓主 | 小中大

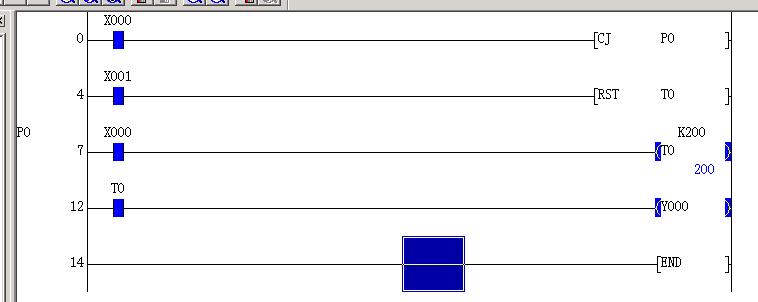

圖片：

書上寫:
被跳過程序段中的時間繼電器T及計數器C,無論其是否具有掉電保持功能,由于相關程序停止執行,它們的現實值寄存器被鎖定,跳轉發生后其計時、計數值保持不變，在跳轉中止，程序繼續執行時，計時計數將繼續進行。另外，計時、計數器的復位指令具有優先權，即使復位指令位于被跳過的程序段中，當執行條件滿足時，復位工作也將執行。
我用上面的程序在GX-Simulator驗證時，發現結果不對，何解？
按書上介紹，我程序里如果X1接通，則T0應該復位的，實際不是這樣。
資料來源于史國生主編的《電氣控制與可編程控制器技術》第二版　第八章第二節(p204頁)
難道是書上的錯，還是我理解錯誤，疑惑中，望幫忙解答，謝謝！

方茂興

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 169 個
工控威望: 288 點
下載積分: 694 分
在線時間: 82(小時)
注冊時間: 2008-08-17
最后登錄: 2013-08-25
查看方茂興的主題 / 回貼

1樓發表于: 2008-10-05 09:29

只看該作者 | 小中大

我試了一下確實這樣，我也不知道為什么。

zxc6688

工業自動化是我們的目標

級別: 略有小成

發送短信
加為好友

精華主題: 1 篇
發帖數量: 377 個
工控威望: 338 點
下載積分: 3994 分
在線時間: 174(小時)
注冊時間: 2007-09-11
最后登錄: 2024-01-05
查看zxc6688的主題 / 回貼

2樓發表于: 2008-10-05 10:23

只看該作者 | 小中大

問題在于X0。

這里有一句“當執行條件滿足時”。
X0接通一次，程序就會去執行P0里的程序，（對于X1來說，這個時候是位于被跳過的程序段中，X1接通T0被復位），P0完成后，會返回到跳轉發生時刻這一步接著往下執行。
因為X0一直處于接通狀態，所以跳轉一直執行，程序不會執行LD X1 OUT T0 K200這一步。
P0里面的T0的接通條件不應該用X0。

[ 此帖被zxc6688在2008-10-05 10:31重新編輯 ]

http://zxc6688.ys168.com/

suer2008

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 11 個
工控威望: 178 點
下載積分: 516 分
在線時間: 0(小時)
注冊時間: 2007-06-30
最后登錄: 2018-06-10
查看suer2008的主題 / 回貼

3樓發表于: 2008-10-05 12:34

只看該作者 | 小中大

TO 2樓,謝謝了
我還是有疑問,按資料字面意思理解:"另外，計時、計數器的復位指令具有優先權，即使復位指令位于被跳過的程序段中，當執行條件滿足時，復位工作也將執行",這里是不有歧義：“當執行條件滿足時”,是指跳轉完成，跳轉條件不成立了？這樣似乎與書上要表達的意思不一樣啊？

908914819

加壘電氣

級別: 家園常客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 336 個
工控威望: 534 點
下載積分: 450 分
在線時間: 1426(小時)
注冊時間: 2008-07-06
最后登錄: 2025-10-29
查看908914819的主題 / 回貼

4樓發表于: 2008-10-13 00:51

只看該作者 | 小中大

跳轉指令應該是這樣的，如果你先按下X1，再按下X0，程序跳轉到P0，但是RST T0 的狀態仍然保持，所以程序跳轉到X0 ，T0不動作，如果你先按X0程序跳轉，T0計時，Y0輸出，此時，你按下X1，T0不復位
