我
最
近
發現
一個現象，
SMC氣動電磁閥上標注的是DC24V，
引出是一紅一黑兩線。
我
驚
天
動
地
發
現
，
這兩跟線不分正負極啊~~！
那么用AC24V是不是也可以啊`~！？
電磁閥里就是電磁鐵啊`~~~~！
這事是不是有點意思 啊~！
大家研究唄~！

如果帶指示燈的話,你說行嗎?說行也行,說不行也真的不行,你說呢?最少指示燈和二極管的保護功能都沒有啦

如果帶指示燈的話,說行也行,說不行也真的不行,你說呢?最少指示燈的性能和二極管保護功能這點功能就沒有啦,再有就是標示的是AC有的可以用DC,但是標的是DC的話如果用AC的話,你試試就會知道了,當然設計過程中的電器參數是完全不一樣的,最少,功率的計算方法就不一樣啦..........

交流的用直流 會燒壞線圈。直流的用交流會工作不良，并有電磁聲。你要搞清交流磁鐵里的短路環的用處�。。。∵�要搞清感性負載通交流和通直流結果。

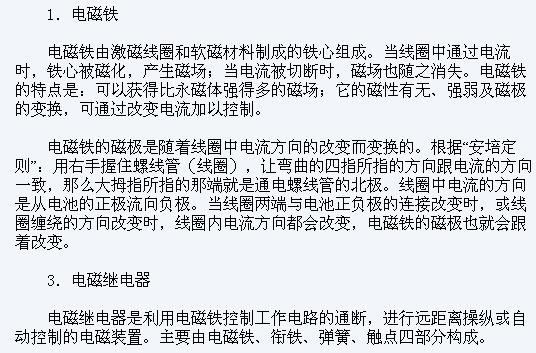

LZ可以看看相關文章！！！

引用

引用第3樓工控玩家于2008-10-09 21:27發表的  :
交流的用直流 會燒壞線圈。直流的用交流會工作不良，并有電磁聲。你要搞清交流磁鐵里的短路環的用處！�。�！還要搞清感性負載通交流和通直流結果。

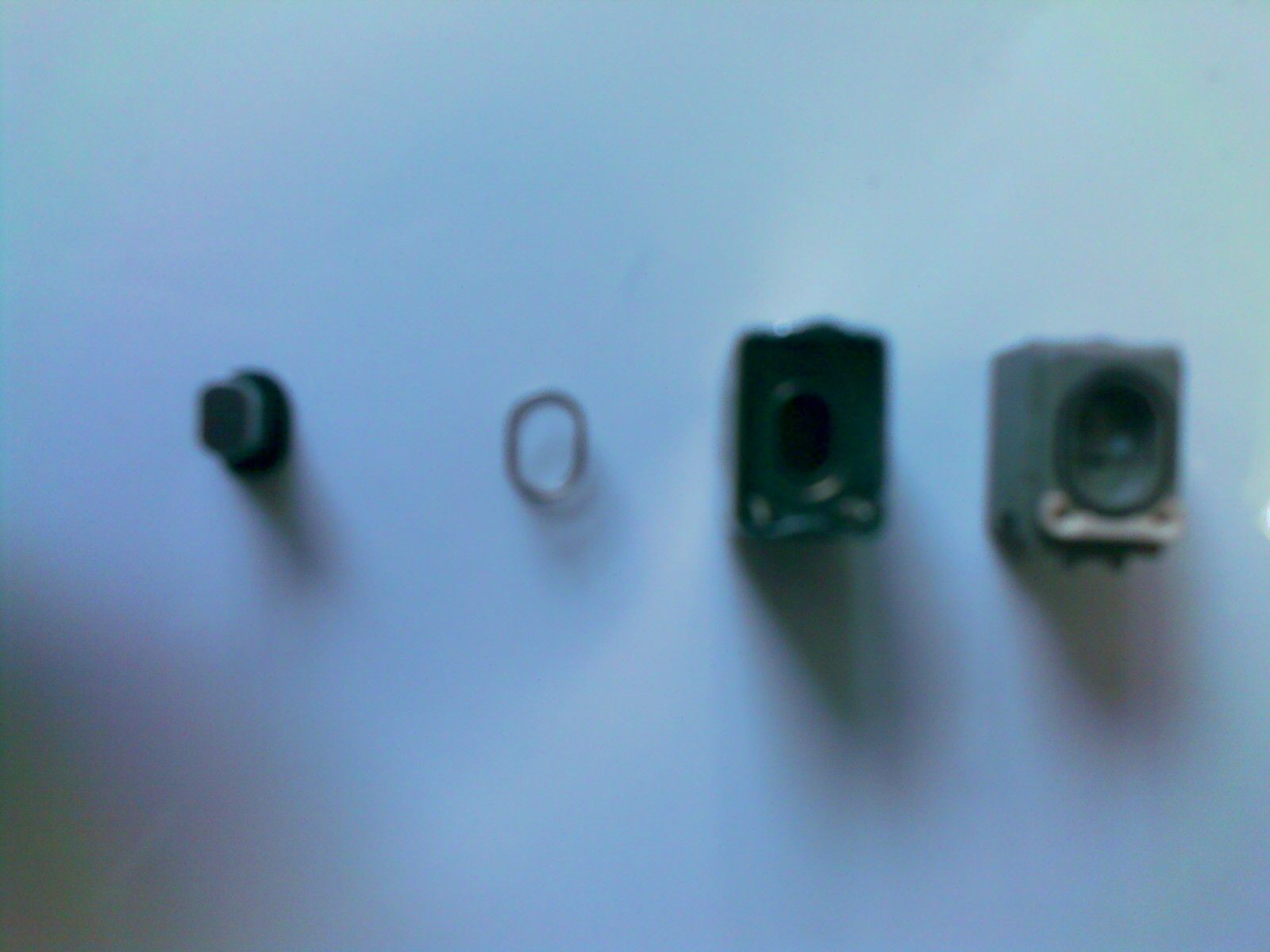

短路環的作用我當然知道的。可電磁閥里沒有啊~~~！我拆過，`！

我也發現過不分正負的,不過沒注意,學習了

本來就可以反接的，只是指示燈的色不同而已。但不可以用交流。

看來樓主的發現還真不簡單哦
樓主你把SMC的這款電磁閥反接試試：SY5320-5HZ-01

1.直流



2.交流

交流電本身就不分正負，線圈接線可以互換。



但交流和直流不能互換啊~

直流可以用交流呀。不過很快就燒毀了。

引用

引用第8樓lxmlxmlxy于2008-10-10 09:20發表的  :
看來樓主的發現還真不簡單哦
樓主你把SMC的這款電磁閥反接試試：SY5320-5HZ-01

反接也是能用的，
我就不用明白，DC   +24
