現本人單位有三菱人機界面A950GOT一只與三菱FX2N PLC共同控制的蒸汽鍋爐一臺,應單位
領導要求將HMI與PLC的程序拷貝下存檔,三菱PLC程序已順利拷貝下,但因本人從未使用過
三菱人機界面不知道該如何下手,該人機界面后有RS-232公頭插口與RS-422公頭插口
(422已連接PLC)個一只
我如果要拷貝該人機程序是該使用232插口還是422插口?
(因?yàn)楸救斯P記本后的232插頭也為公頭我準備了一根兩頭皆為母頭的2
32串口線不知道是否能用)我準備的軟件為GT-DESIGNER2,
該軟件是否支持該人機界面?如果支持,在拷貝程序的時候,三菱人機是否是插上串口線與
電腦連接后,打開軟件,直接使用軟件上的上載選項變能順利上載?或者是和PRO-FACE
人機界面一樣需要同時按下人機
屏幕的4個角,彈出BOSS選項后,在屏幕上進行設置操作?那么該操作的方法又是怎樣進行??

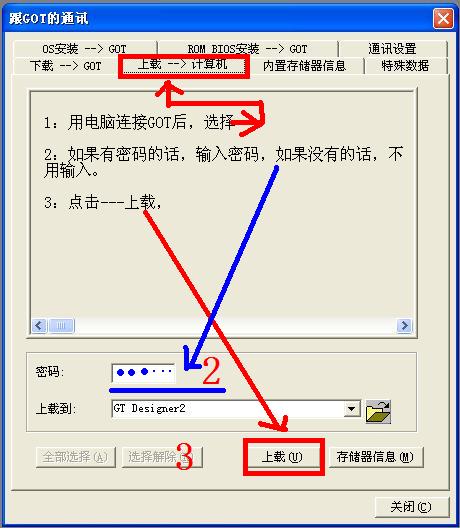

打開GOT的編輯軟件，設置連接GOT后，點擊上載就可以了。用GOT的RS232端口和電腦通訊。這個通訊線是普通的RS232的線，具體的連接方法在本論壇內有帖子介紹。

介紹得很好。

xiexie

學習了謝謝

學習了謝謝

是要檢查一下HMI的通訊設置的!在HMI上設置與PC通訊及其它相關的設置才能上載!個人拙見!

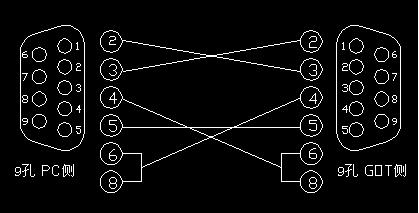

提供接線圖

看說明書就好了，應是該不難啊

學習了謝謝

7樓介紹的要如何設置才行呀

我是新手，請多指教！
