工控人家園 三菱工控論壇 想自己做一個50MS--200MS范圍內可調的定時器

竹風涼

巧者勞，智者憂，無能者，無所求。蔬食者遨游，泛若不系之舟。

級別: 家園常客

精華主題: 0
發帖數量: 447 個
工控威望: 588 點
下載積分: 516 分
在線時間: 146(小時)
注冊時間: 2008-10-16
最后登錄: 2022-08-24
查看竹風涼的主題 / 回貼

樓主發表于: 2008-12-29 18:05

只看樓主 | 小中大

想自己做一個小巧的50MS--200MS范圍內可調的定時器板子，驅動固態繼電器的/
不要求具體數值，只要在范圍內調整就可以。最好簡單實用，外加經濟實惠

動作頻率3次/秒，長期工作制。
誰有555時基或單片機的的詳細電路圖，或其他辦法的請朋友們幫忙給發一份

禍兮福所倚
福兮禍所伏

zxc6688

工業自動化是我們的目標

級別: 略有小成

精華主題: 1 篇
發帖數量: 377 個
工控威望: 338 點
下載積分: 3994 分
在線時間: 174(小時)
注冊時間: 2007-09-11
最后登錄: 2024-01-05
查看zxc6688的主題 / 回貼

1樓發表于: 2008-12-29 19:02

只看該作者 | 小中大

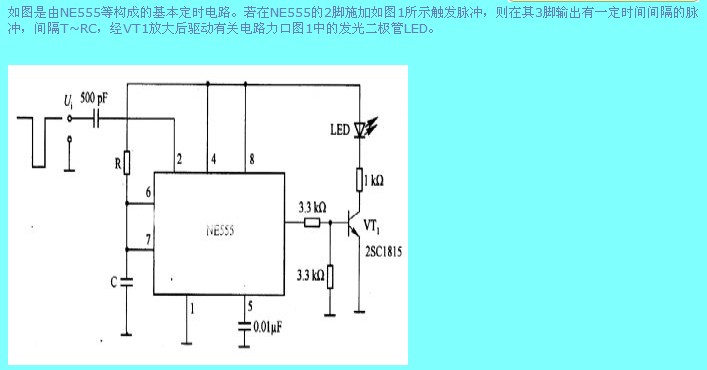

由NE555等構成的基本定時電路，定時時間有R C決定，也就是C的充放電時間

本帖最近評分記錄：

下載積分:+1(竹風涼) 熱心助人!

http://zxc6688.ys168.com/
