今天買了臺FX2N-2AD，接在FX1N-40MR后面，它的后面再接了一臺FX2N-2DA。
由于是第一次使用AD和DA模塊，因此，按照說明書上的示范，把程序輸了進去，程序是這樣的

X0---------------------TO K0 K17 H0 K1
      |-------------------TO K0 K17 H2 K2
      |-------------------FROM K0 K0 K2M100 K2
      |-------------------MOV K4M100 D100

模擬輸入是用一個14K的電阻和一個10K的多圈電位器，接在CPU模塊的24V上面，從電位器的中間取，剛好是0-10V的輸入（用萬用表量的）。

在程序第一次運行時，D100的值與輸入的電壓是相符的。

之后，由于還要測試DA，按照說明書的程序又來了以下：

X1------------------------MOV D100 K4M100
      |----------------------TO K0 K16 K2M100 K1
      |----------------------TO K0 K17 H4 K1
      |----------------------TO K0 K17 H0 K1
      |----------------------TO K0 K16 K1M108 K1
      |----------------------TO K0 K17 H2 K1
      |----------------------TO K0 K17 H0 K1

再通電測試時，發現D100讀來的數是負數，而且是-30000多！

斷電之后仍舊是這樣，請問一下，是哪里搞錯了嗎？
謝謝！

可能你吃包了，MOV D100 K4M100。MOV K4M100 D100不能這


另外 DA那段程序起碼  TO 后面的是K1而不是K0了。

我都是按照說明書上的例子抄的呀。
另外，我還試過，如果取消AD的那一段，直接給D100賦值的話，DA的輸出是對的。

同意二樓意見

同意二樓意見，你單元號設置錯誤。

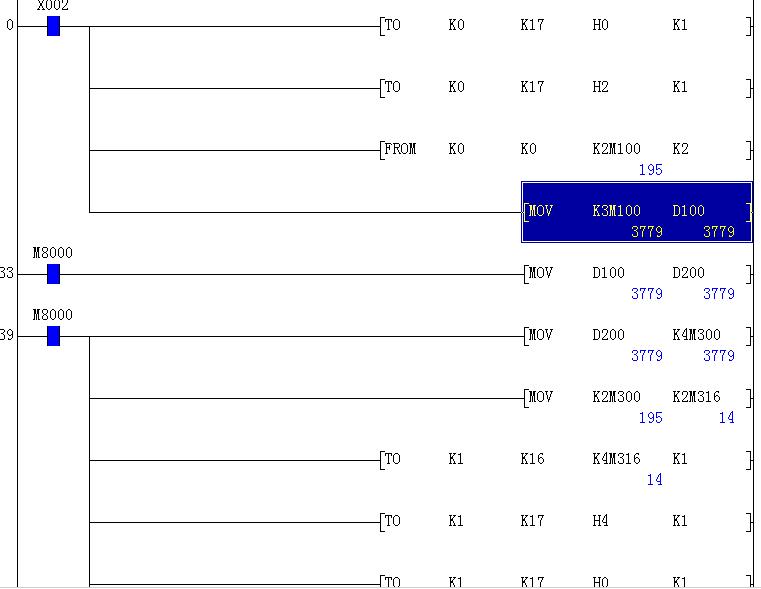

謝謝上面各位的指點，程序現在可以了。。。
把K4M100改為K3M100就行了，另外，DA的單元號要改成K1
