各位老師傅好，我公司現用的PLC是西門子S7-300，顯示屏用的是OP270,當PLC有外部電路故障報警時，顯示屏將顯示報警消息。問題是在清除顯示屏上報警消息是，需按下顯示屏上的“ACK”清除鍵，使用好久一段時間以后，“ACK”清除鍵的保護面皮就會破損。現在，我想問問，能不能做個程序，在PLC上用一個開關量點來代替“ACK”清除鍵的功能，如果能實現的話，在操作面板外面裝一個按鈕，通過按按鈕就能達到清除顯示屏上報警消息的目的。
敬請各位老師指導！！

當然是可以的
都是輸入信號給PLC
讓其將故障復位

顯示屏上只有一個“ACK”鍵，具有報警消息畫面清除功能，但用PLC的一個開關量做個具有代替“ACK”鍵功能的程序怎么做》？

雖然顯示的只是一個按鈕，其實當按動這個按鈕后，需要做許多工作的，比如狀態清除、控制復位、參數回初等等。
一般來講，這一系列工作都需要PLC來完成，看來程序不是你編的，你需要將屏幕上的程序上載下來，找到ACK健，看看其控制的是什么。
然后上載PLC程序，找到控制點，將其置換成輸入點。

這個ACK鍵在OP270與PLC分開的狀態下，是可以獨立使用的。所以關鍵是在PLC里做一個開關量，動作時能指向到這個ACK鍵，從而起到代替ACK鍵的功能。不知道OP的這個ACK鍵在S7-300里如何指向代替？

誰來幫助我

報警信息是提示設備的工作現狀,設備正常了報警信息也自動消掉.樓主可能指的是報警列表,它會自動記錄以前設備的一些消息.對于設備正確使用是必要的.樓主說的問題,可以用PLC程序來做.或者換屏的保護膜也可以,更換膜也方便的.

組態其他功能鍵為報警確認鍵！

引用

引用第8樓sjm213于2009-06-09 22:50發表的  :
組態其他功能鍵為報警確認鍵！

請sjm213版主指導一下，具體的組態方法，或者告訴我相關的教程。謝謝您了。

將一個未使用的功能鍵組態為ACK鍵，則出現報警時按下該鍵進行確認。

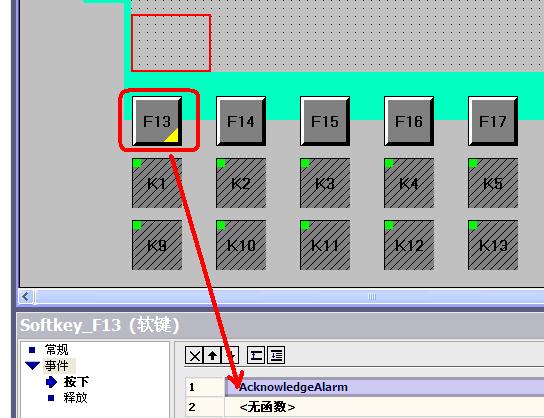

Winccflexible中：

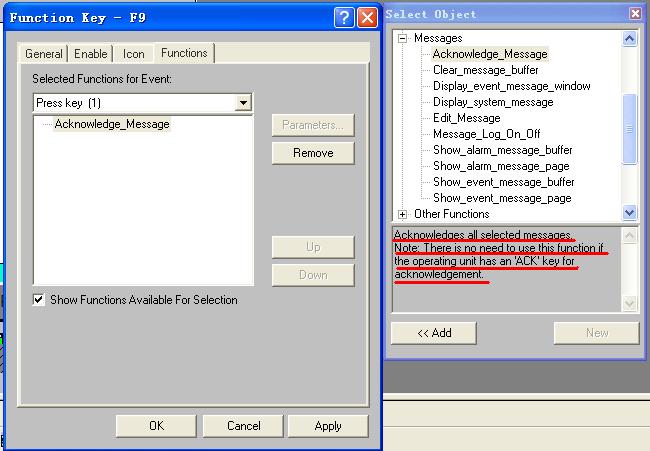

Protool中：

看屏上還有沒有備用的按鈕 ，跟備用的地址組態，來清除報警信息，也可以利用plc在外部做一個點來復位報警信息  ，這個地址的清除的內容應跟屏上清除的內容一致，這樣才能達到你想要的效果。

引用

引用第11樓譚新于2009-06-12 21:05發表的 :
看屏上還有沒有備用的按鈕 ，跟備用的地址組態，來清除報警信息，也可以利用plc在外部做一個點來復位報警信息  ，這個地址的清除的內容應跟屏上清除的內容一致，這樣才能達到你想要的效果。

利用plc在外部做一個點來復位報警信息 ，這個地址的清除的內容應跟屏上清除的內容一致

是指將PLC的報警復位嗎？
