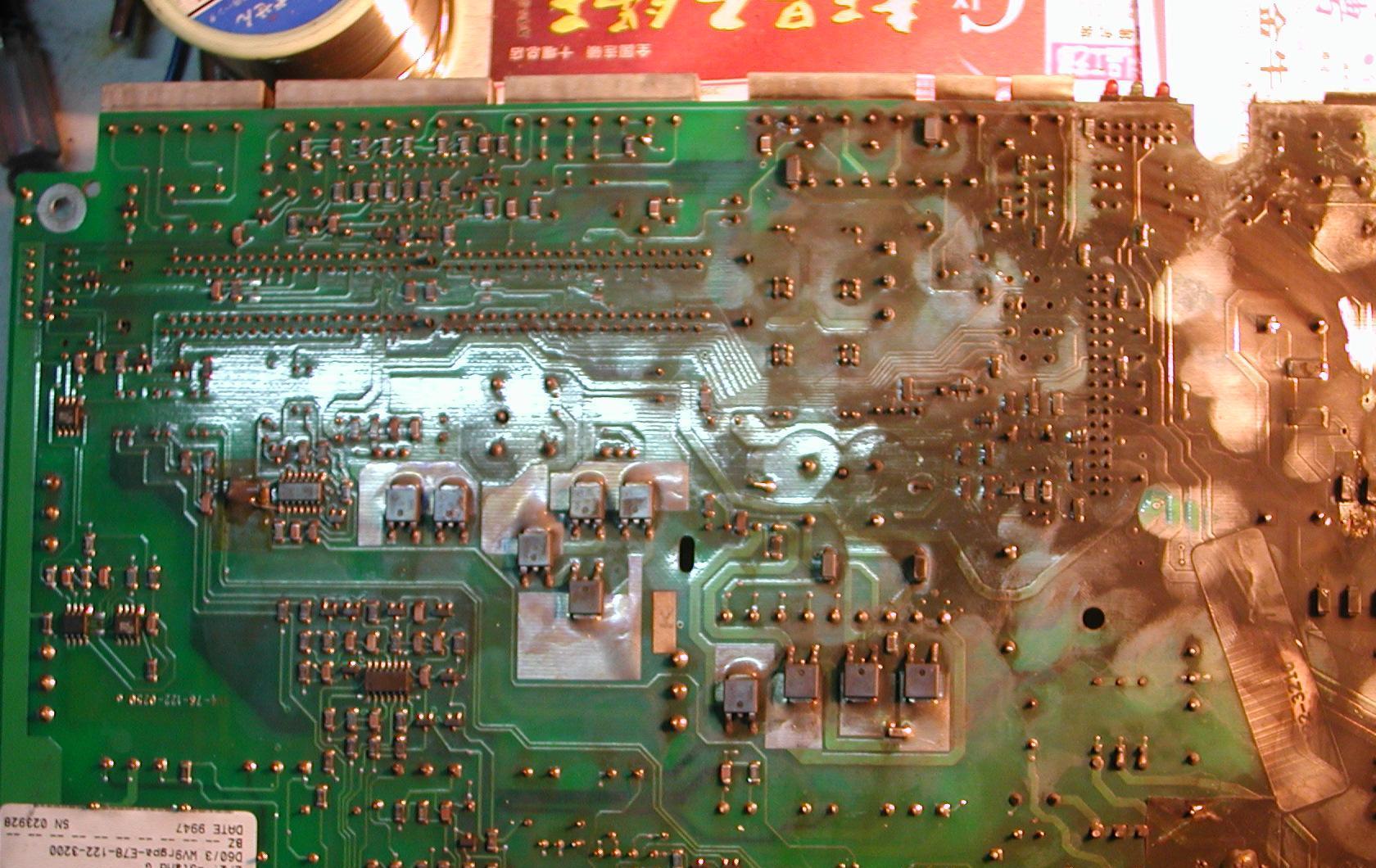

一臺數控龍門銑床在工作中忽然仃電,改用備用發電機供電時突然放了一炮就把伺服用的逆變電源組件燒壞(見下圖)經查除AC380V的入口部分的印刷板上的銅薄拉弧造成短路外,只有一只保護用二極管壞,其它的如壓敏電阻;IC芯片;場效應三極管;普通三極管;IGBT模塊;電容等都是好的.

電壓，頻率，系統接地等都有可能造成電子線路元件的損壞。

發電機的頻率太低直流成份太高

在電源輸入端出現拉弧多屬于表面積塵或受潮，拉弧后接線端子有明顯燒壞痕跡，接線端兩相之間斷開所有回路后阻值應為無窮大，但拉弧后有時會在兩點之間的電路板上鍍上一層碳化物，用天那水清洗或用砂紙擦除即可。

引用

引用第3樓工控學子于2009-07-10 19:11發表的  :
在電源輸入端出現拉弧多屬于表面積塵或受潮，拉弧后接線端子有明顯燒壞痕跡，接線端兩相之間斷開所有回路后阻值應為無窮大，但拉弧后有時會在兩點之間的電路板上鍍上一層碳化物，用天那水清洗或用砂紙擦除即可。

這個線路板子屬于多層的，估計是報廢了。。。。。

報廢了,又要花銀子了,估計是里面灰塵積多了,這天氣濕氣又重,在斷通電瞬間易引起電極間產生電弧而燒壞線路板,

壇主認為已解決了.我就點評一下回貼(過后我會再發經清理后的電路板照片,供大家學習).除三樓的同行說的有點眉目貼題意外,其它的不是空話就是沒看清給出的條件.我是這樣認為的,答疑人家的問題.對自己或?qū)�別人都是一次學習.需要認真對待,特別是我們這些搞自然科學的同行,更應該嚴謹認真.不能來花樣.

是西門子的吧，多層板比較麻煩！

回8樓:是西門子的,此板價格還挺高的.所以修復就有意義.(這些照片是技術在檔用的)

智力競猜，答對就有獎，獎品諾基亞N95哦~~
http://www.130132.cn/0_7_357527.aspx

主要是發電機頻率和電壓引起的,因?yàn)橛械陌l(fā)電機僅是一只無法調頻的發電機,往往發到380V電壓時頻率都超過60HZ,我們的機器產品出廠的時候,都會有特別說明,使用自發電供電時的注意重點就是頻率和電壓,我們在這方面是要用戶簽字確認才可以的,否則出現問題后會有很多說不清道不明的原由和原因會造成收尾款困難現象

樓主出現這樣的情況是不幸的，但幸運的是還可以自己i修復，3樓說用天那水洗電路板我不贊成，誰都知道天那水清洗東西厲害，但它的腐蝕性也不小，有塑料制品零件的板子更不能用天那水清洗，我從來都是用酒精清洗的，一般化驗室用的分析純酒精就行，醫用酒精含水太多不適用！以前我修復過兩個因進水而炸掉進線電源的變頻器，后來增加防水箱，一直用的很好！
