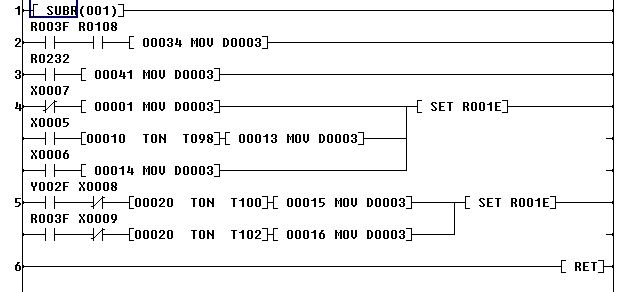

這是東芝T PLC子程序

沒用過東芝的，不過可以猜一猜。
當R3F和R108兩個內部輔助繼電器導通時，把34寫入D3，換成三菱的大概是
LD M0
AND M1
MOV K34 D3

不知猜得對不對

當R3F和x9導通時,時間繼電器T102,設置20計時開始，到達設置后把16傳送給D3，并把R1E置位。


不知猜得對不對

猜的對呀,可是我點的是第一條啊,不知道

就是子程序1的意思

SUB 在三菱里面是叫 減法指令
  X0------  [SUB      D2     D0    D1]

SUBR 0~15 任意十進制整數子程序標號
SUBR：表示子程序的開始。
RET：表示子程序的結束。
程序示例
X0
------| |--------------------------------------[CALL 0 ] X0 閉合，執行[SUBR 0]子程序
X1 M0
------| |------------------------------------------------( )
-------------------------------------------------------[ END ] 主程序結束
-----------------------------------------------[SUBR 0 ] 0標號的子程序
X2 Y1
------| |------------------------------------------------( )
--------------------------------------------------------[ RET ] 0 標號的子程序結束，返回到主程序
描述
當執行條件（觸發器）為ON 時，執行CALL 指令，并且從SUBR 指令處開始執行指定編號的子程序。
當子程序執行到RET 指令時，程序返回到CALL 指令之后的主程序并且繼續執行主程序。
編程時的注意事項
在一個主程序中可以有兩個或兩個以上標號相同的CALL 指令，即可多處調用同一子程序。
子程序不可以進行嵌套，即子程序內不可再用CALL 指令。
當CALL 指令執行條件（觸發器）為OFF 時，子程序內各指令的操作如下：
指令輸入和輸出的狀態
OUT 全部保持
SET 保持原有狀態
CLR 保持原有狀態
TON_Y、TON_R 觸點和經過值保持原有狀態
TOF_Y、TOF_R 觸點和經過值保持原有狀態
TP_Y、TP_R 觸點和經過值保持原有狀態
CU 保持原有數值
CD 保持原有數值
微分無效
其他指令不執行

能否把程序放上來參考一下。

調用子程序吧 沒用過猜的。

來啦,上菜,
東芝T系PLC程序
