用編程電纜（PC/PPI）連接計算機與PLC,不能建立通訊。PLC用的是西門子CPU 224，編程軟件是V4.0　SP3　STEP7 MicroWIN
用了3臺電腦和其進行通訊都失敗了，也用了串口調試軟件也是提示沒有連接成功的信息。
我用的是用PPI/PC電纜連接S7-200和PC，RS232端口（標有PC）接PC，RS485端口（標有PPI）接PLC。




錄像可以在這里下載，也可以到我的網盤下載：henphi.ys168.com請朋友們告訴我　我的操作有沒有什么錯誤？謝謝！

[ 此帖被sjm213在2009-09-11 14:51重新編輯 ]

你選擇的哪個PG/PC接口?
改變波特率試試

1. 確認COM口選擇正確；
2. “站參數”中地址設置為0無需改動；
3. “網絡參數”中“高級PPI”和“多主站網絡”可不選取，傳輸波特率設置為9.6K；
4. 【通信】窗口選上“搜索所有波特率”；----此時應該能夠看到軟件自動更換不同的波特率搜索126個地址的狀態。
5. PLC 打到“STOP”狀態在傳輸程序試試。

除了樓上的提到的這幾點以外，你懷疑過通訊線么?
我發現你的編程線像是15元一條的山寨產品啊。
JS的銷售價格是50-150大洋，不知我說的對否。

ppi不支持187.5波特率改成9600或19.2k試試

哈哈，這個問題用你這條電纜聯機是很難辦到的，不知樓主的PLC是新的還是舊的，我看出現這情況八成是舊的，波特率被設為置為187.5K，這個只有用Simens原裝通訊線，把波特率設置為187.5K才能聯機。樓主的通訊線不支持187.5K的波特率通信！
以上~~

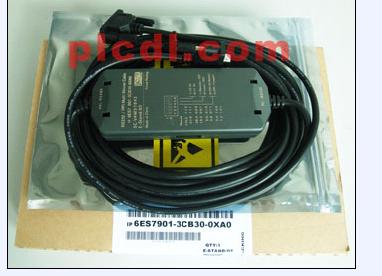

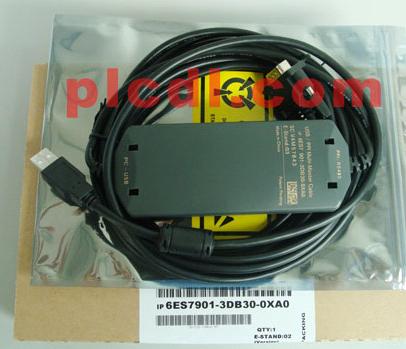

不知這個電纜能用嗎？

這也還有幾根，給人的感覺是要好一些

剛才記不得發圖了

西門子PC/PPI線，你6樓，8樓的應該可以。
不過我也碰過不能通訊的，后來用CP5512才通訊上

你用的電纜不用想了,絕對不可能用187.5波特率的.
解決辦法有兩個:
1,買一根西門子原裝的PPI多主站電纜,串口或USB都行,看你自己的電腦來選,價格大約是600-700左右
2.降低通信波特率,使用非西門子原裝電纜的最多只能用19.2波特率.

你用的電纜與PLC通訊肯定很困難，你用西門子原裝的USB電纜（6ES7 901-3DB30-0XA0）或者國產有品牌的電纜（國產的一般要裝驅動）試一下，在PG/PC接口設置中選擇 PC/PPI cable（PPI）,波特率選擇9.6kbps。
