LD 00002  誰能賜教一下這段程序怎么畫梯型圖啊
OR 20004
OR 20006
LD 00005
AND NOT 00006
LD 00008
AND NOT 20006
OR LD
AND NOT 01002
OR LD

與呀....什么.什么的;不是太難

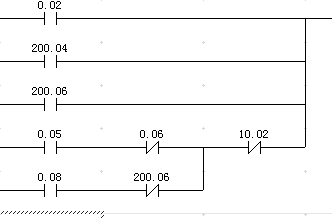

根據樓主的意思LD
由于樓主的指令中沒有輸出，因此這樣的指令在編程器中是無法通過的哦，不過還是可以依據樓主的要求畫出梯形圖的。

優化設計，梯形圖最好是倒金字塔如：        000000
                                                                0000
                                                                0000
                                                                000
                                                                0

二樓正解　不過樓主是否應該多學學ＰＬＣ的基礎知識？

在cx-programmer中直接用語句表編程就可以了

這個是不完整的

歐姆龍官網上有視頻教程
