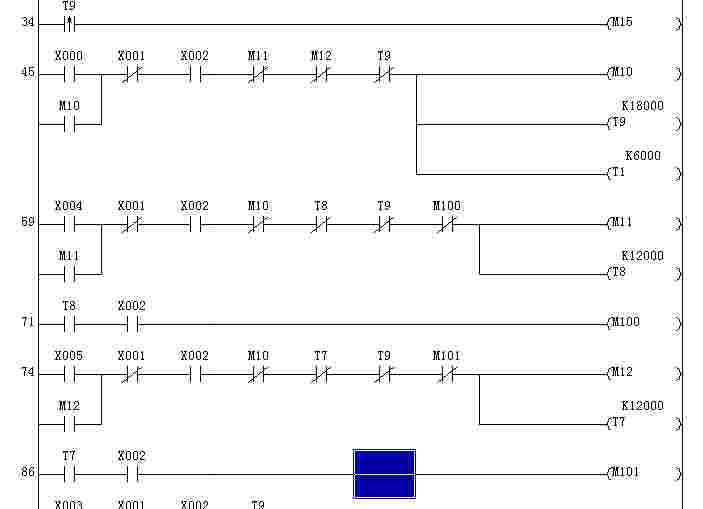

程序自己編了下,現在遇到問題,雙線圈問題(自動可以,手動是點動    y3只有點動

_{out y3和y6 即 out m13} ,各位高手有改進的地方請指導~謝謝
  停止按扭 x1 指示燈-y7

1.啟動x0，加熱器 y0，y1加熱      指示燈y0--y4  ；y1---y4

2 10分鐘后，風扇y3工作， 指示燈 y6亮


3 如果 溫度探頭 x2 >60度，y0和y1 都停

4  ...    x2《60  ，y0 工作，y1停止

5 總時間2個小時      y0 ，y1都停

6 風扇 y3運行 5分鐘      停止

如果開始后，y0 ，y1 連續工作20 分鐘后不停，stop

手動 x4 輸出加熱1 y0  ,指示燈y4亮
          x5                2 y1,              y5
        x3        風扇y3    ,              y6

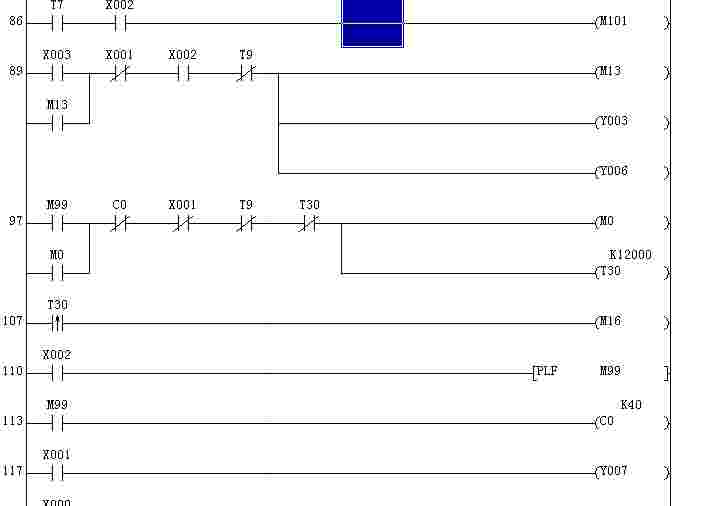

現在把互鎖20 階梯和89接替去掉,就是自動可以的.加上的話自動和手動的 m13輸出燈都稍暗的,接觸器實際都不工作的.

誰有更好更簡單的方法請多多點撥和指導~

我的郵箱 zspapple_2005@yahoo.com.cn

有大俠或同樣對plc 感興趣的新手請和我聯系學習交流吧~

對了~上面程序中的  x2  因?yàn)閷?shí)際接的是溫控拖的熱電偶,所以程序里接常開了.

有高手或大俠不?我等啊...等...

你把程序注解加進去

...注解怎么弄還大清楚,因?yàn)閯傆胓這個軟件

就是手動和自動中的雙線圈問題,現在這樣自動可以走一遍的.就是手動不能自保,點動!

M13嗎  有沒注解

可是實際問題還是碰到了,加手動和自動互鎖以后,就遇到"假吸"的問題.

plc輸出燈稍暗一閃閃的 是m13 ,實際y3和y6接觸器不吸合.
.

引用

引用第8樓wanghuhong于2007-09-19 12:43發表的  :
真是愚鈍，沒學PLC的都會，我是沒看程序，肯定不難。

回樓上的,你厲害的話就改好這個程序,別光說~呵呵

我再把程序傳上來

引用

引用第0樓學習中于2007-09-18 20:35發表的 新人求助~~雙線圈問題(自動可以,手動是點動--  M13線圈 :
程序自己編了下,現在遇到問題,雙線圈問題(自動可以,手動是點動    y3只有點動

_{out y3和y6 即 out m13} ,各位高手有改進的地方請指導~謝謝
  停止按扭 x1 指示燈-y7

.......

就是20 階梯和89階梯處,都換成 out y3  out y6;并且把自動和手動加互鎖,還是不行.

問題已經解決上個星期,特向各位新人共同交流~

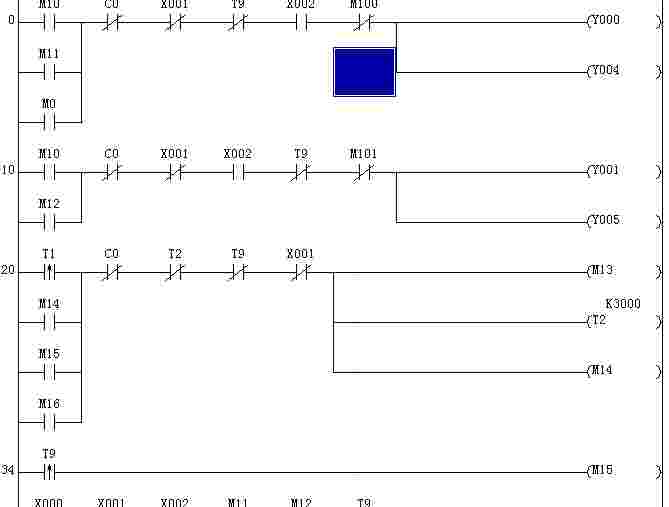

把20階梯的m13去掉不用就可以了.
~這么簡單的問題論壇上掛了幾天也沒人幫我指出來~~...寒



另外,plc查出一個壞點,輸入\輸出指示燈都有的,輸出上卻其實沒有輸出電壓~

換了其他點都正常了.

但是我覺得這個程序還是有很多 改進或簡化的餓地方,望各位熱心的大俠多指導~~
謝謝
